Teufel CUB 2 FCR Bedienungsanleitung Seite 19

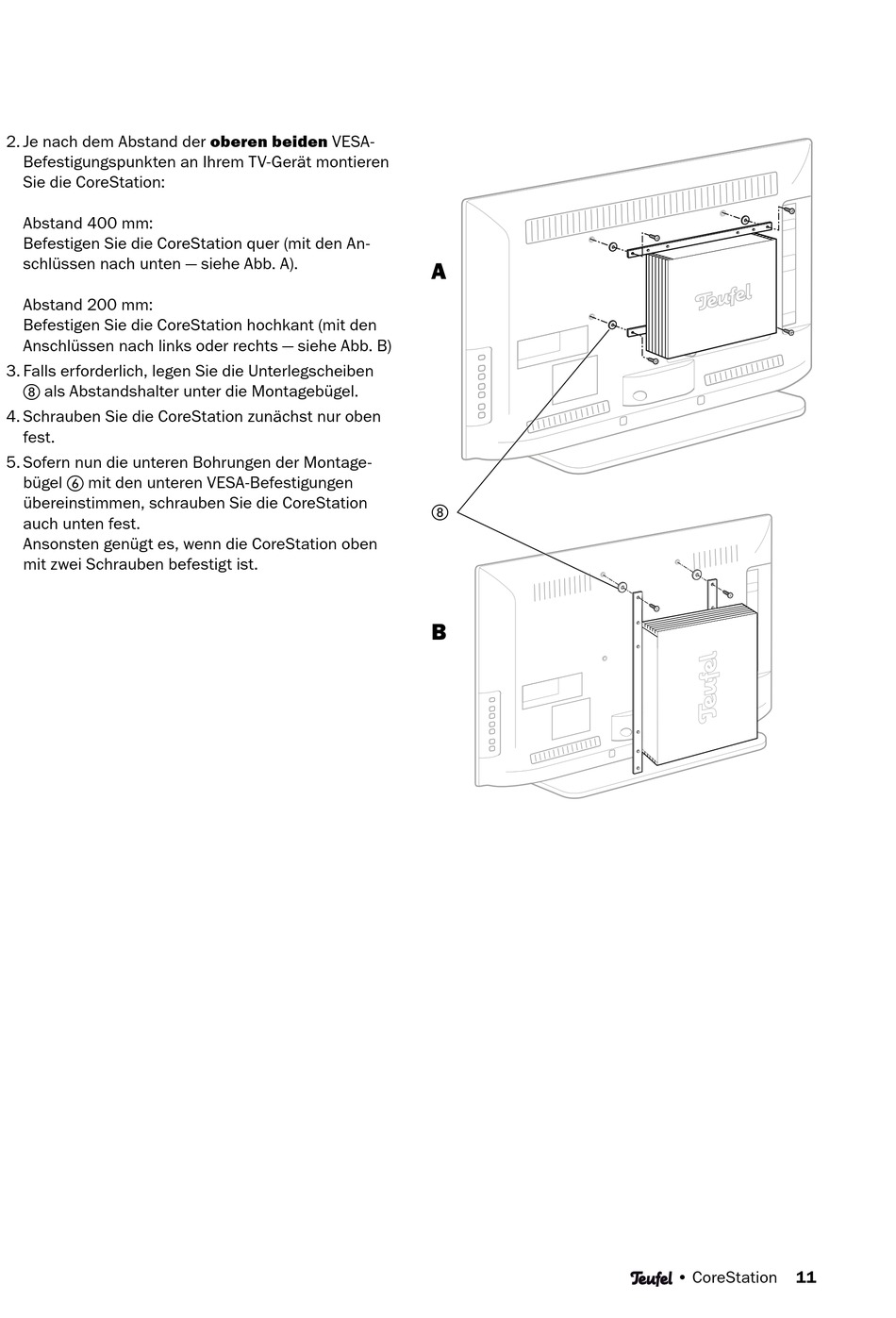

2. Je nach dem Abstand der oberen beiden VESA-
Befestigungspunkten an Ihrem TV-Gerät montieren
Sie die CoreStation:
Abstand 400 mm:
Befestigen Sie die CoreStation quer (mit den An-
schlüssen nach unten — siehe Abb. A).
Abstand 200 mm:
Befestigen Sie die CoreStation hochkant (mit den
Anschlüssen nach links oder rechts — siehe Abb. B)
3. Falls erforderlich, legen Sie die Unterlegscheiben
h als Abstandshalter unter die Montagebügel.
4. Schrauben Sie die CoreStation zunächst nur oben
fest.
5. Sofern nun die unteren Bohrungen der Montage-
bügel f mit den unteren VESA-Befestigungen
übereinstimmen, schrauben Sie die CoreStation
auch unten fest.
Ansonsten genügt es, wenn die CoreStation oben
mit zwei Schrauben befestigt ist.
A
h
B
• CoreStation 11
