Lautsprecher anschließen
Die DEFINION 3S Lautsprecher werden auf-
grund der unterschiedlichen Kundenanfor-
derungen ohne Lautsprecherkabel ausgeliefert.
Passende Kabel finden Sie in unserem Webshop
(www.teufel.de) im Bereich „Zubehör".

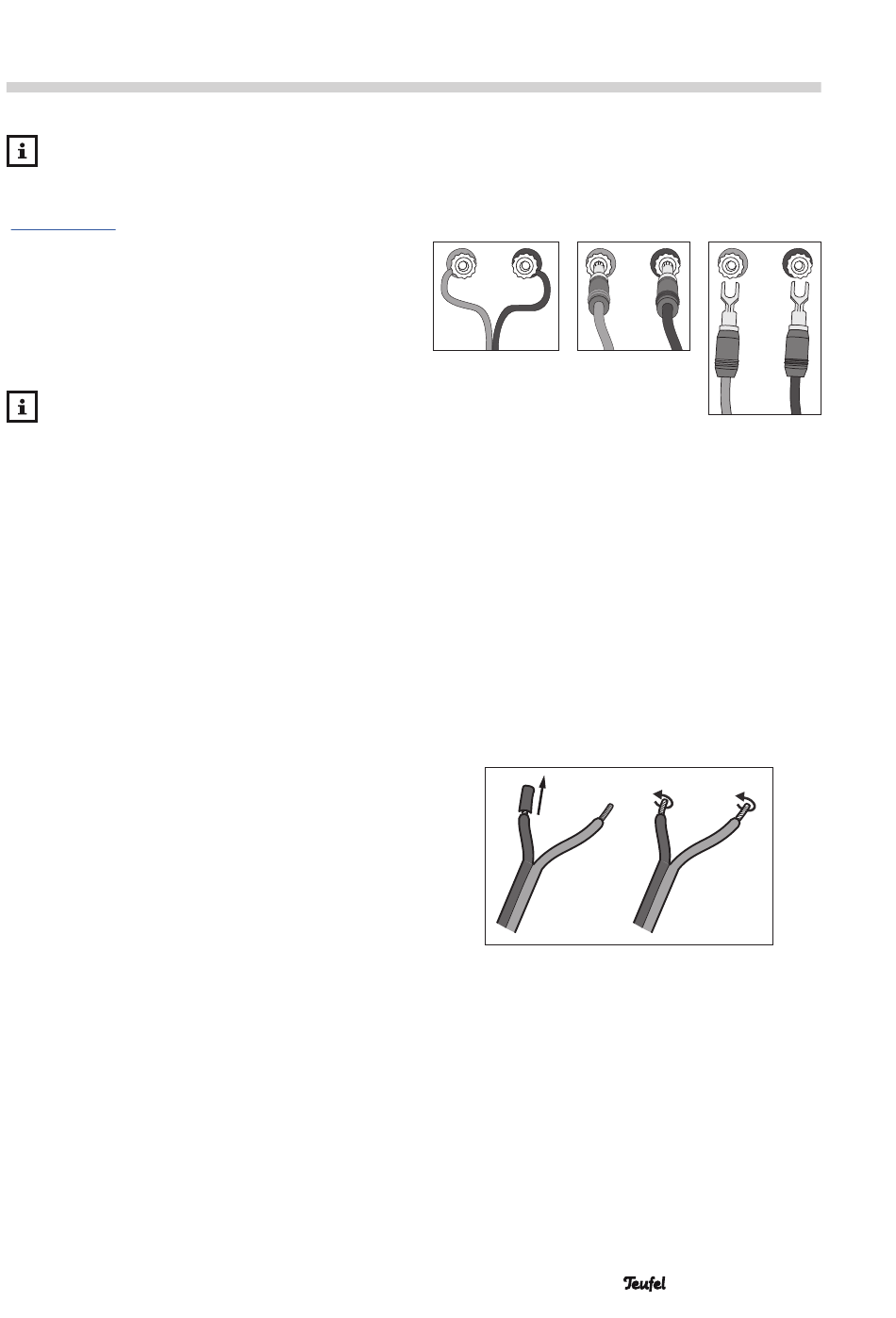

• An der Rückseite des Lautsprecher befindet sich
das Anschlussterminal mit 2 Polklemmen. Hier
können Sie die Lautsprecherkabel direkt oder
mittels Bananensteckern oder Kabelschuhen aus
unserem Sortiment anschließen. Die Klemmen
sind rot (+) und schwarz (-) markiert.
Achten Sie auf die korrekte Polung!
Verbinden Sie jeweils die Klemmen gleicher
Farbe miteinander, anderenfalls leidet die Klangqua-
lität. Die Lautsprecheranschlüsse Ihres Verstärkers
sollten ähnlich markiert sein. Die einzelnen Adern
der Lautsprecherkabel sind durch unterschiedliche
Farben oder Formen gekennzeichnet.
1. Schalten Sie Ihren Verstärker/AV-Receiver aus.
2. Verlegen Sie Lautsprecherkabel von jedem Laut-
sprecher zu Ihrem Verstärker/AV-Receiver.
3. Wenn Sie Lautsprecherkabel mit Bananenste-
ckern oder Kabelschuhen aus unserem Sortiment
verwenden, stecken Sie die Bananenstecker
einfach in die gleichfarbigen Anschlussklemmen.
Kabelschuhe werden unter die Klemmen gescho-
ben und angeklemmt.
4. Falls Sie steckerlose Lautsprecher-Litze einset-
zen, teilen Sie die Litze an beiden Enden auf etwa
30 mm und entfernen Sie jeweils ca. 10 mm der
Isolierung. Verdrehen Sie die Litze, damit keine
Adern herausstehen.
5. Drehen Sie die Anschlussklemme gegen den Uhr-
zeigersinn los. Führen Sie das abisolierte Kabel-
ende in das nun sichtbare Loch ein. Drehen Sie
die Klemme im Uhrzeigersinn zu. Damit ist das
Kabel festgeklemmt.
6. Schließen Sie das andere Ende der Lautsprecher-
kabel an Ihren Verstärker/AV-Receiver an. Hinwei-
se dazu sollten Sie in der Gebrauchsanleitung des
Gerätes finden.
7. Schalten Sie Ihren Verstärker/AV-Receiver wieder
ein.
