Anschließen der Kabel am RMX 1500
So schließen Sie die Kabel an:
• Beim RTM-IP 1500-Modul:
— Verbinden Sie das Media-Kabel mit dem LAN 2-Anschluss.
— Verbinden Sie die Netzwerkkabel mit dem MNG-Anschluss
(Signalisierung) und dem MNGB-Anschluss
(Verwaltungsnetzwerk).
— (Optional) Schließen Sie das Shelf-Management-Kabel an den
Shelf-Anschluss an.
• Beim RTM ISDN 1500-Modul:
— Schließen Sie die E1/T2-Kabel an ihre PRI-Anschlüsse (1-4) an.
Stromkabel

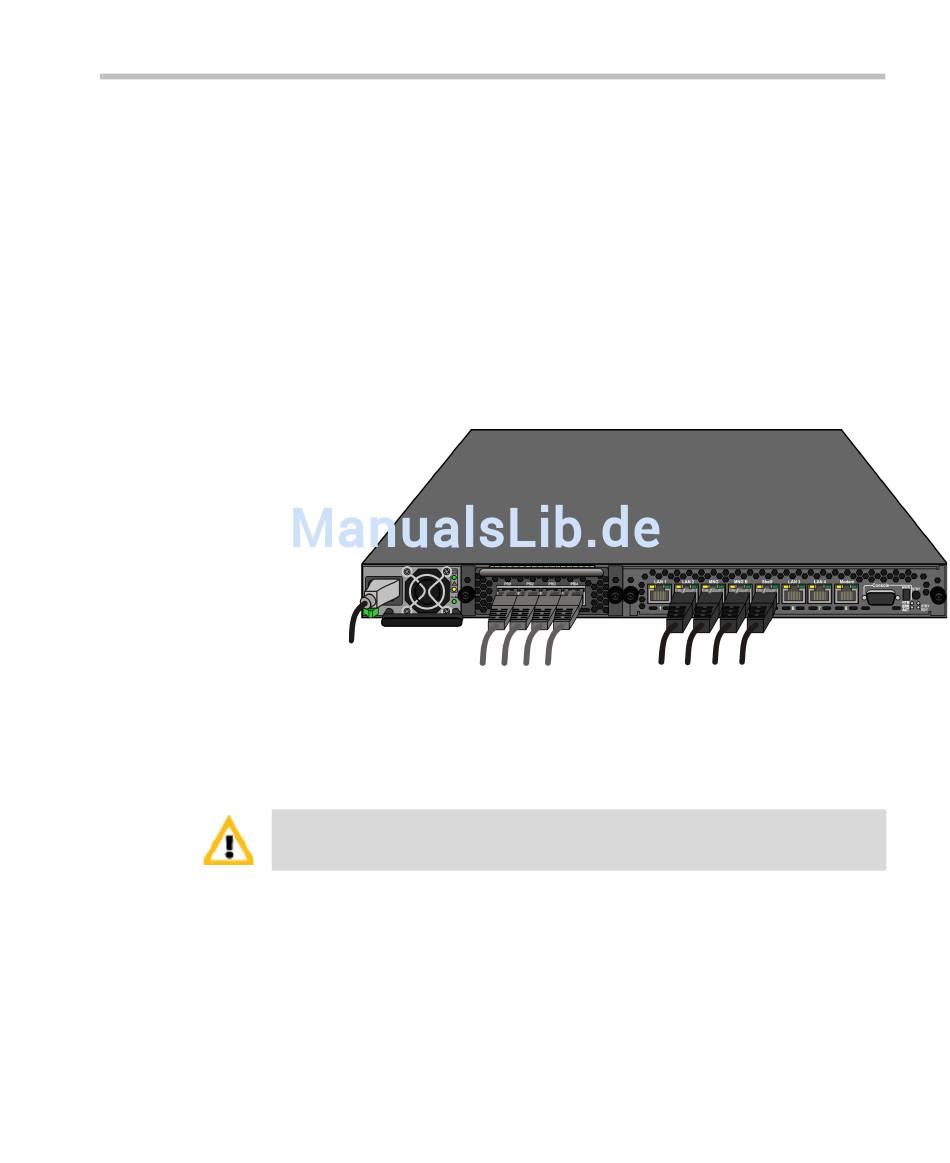

Abbildung 2-1 RMX 4000 Rückplatte Ansicht mit Wechselstrom und
Datenübertragungskabeln
LAN3 & LAN4-Anschlüsse sollen nicht verwendet werden und die
Plastikabdeckung dieser Anschlüsse sollten nicht entfernt werden.
Polycom RMX 1500/2000/4000 Erste Schritte
E1/T1 PRI- LAN 2; Medien, MNG; Signalisierung,
Anschlüsse MNGB; Verwaltung & Shelf
2-11
