Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm
betragen.
Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf
Typenschild und Schaltplan durchzulesen.

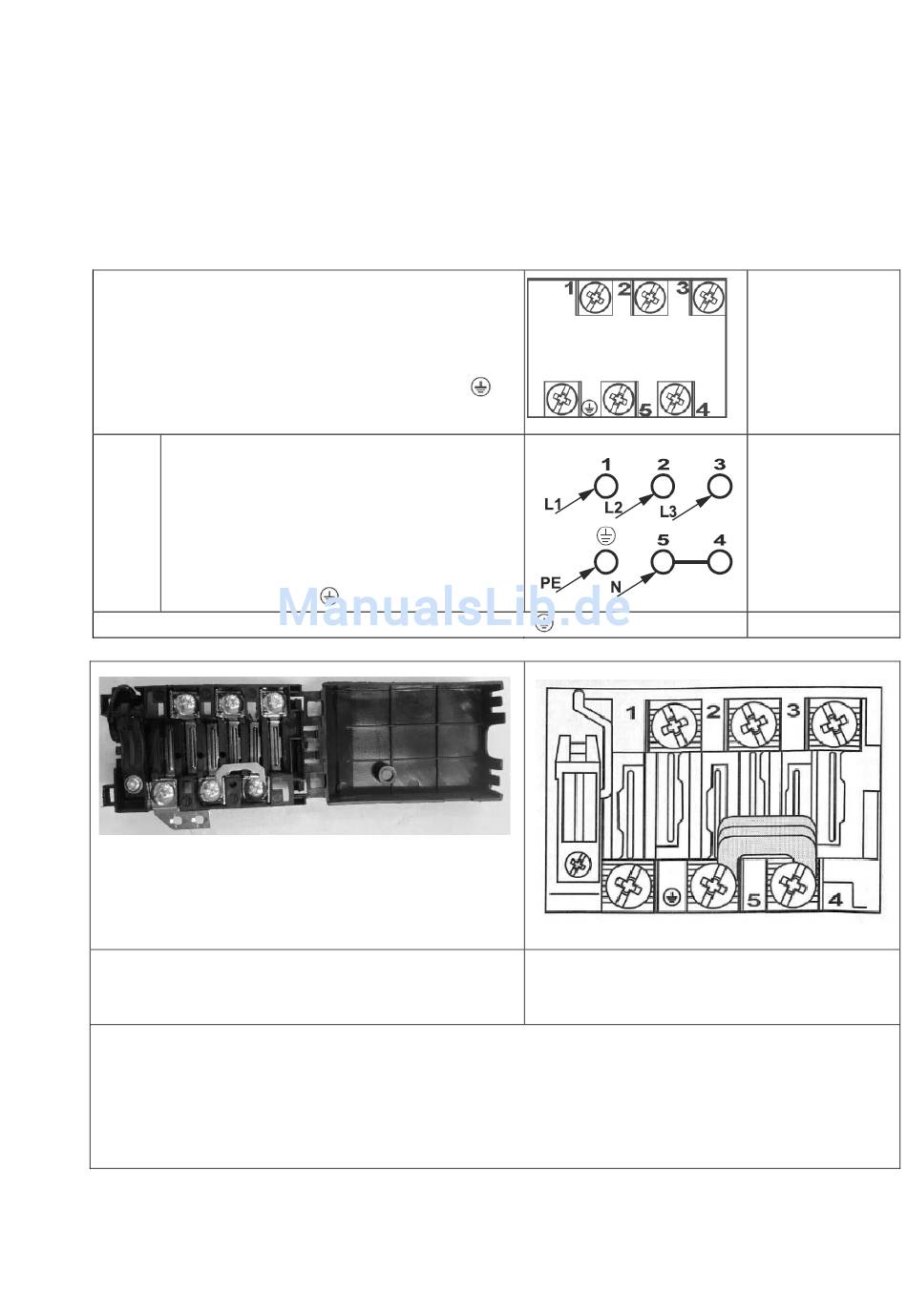

Anschluss-Schema
ACHTUNG
Spannung der Heizelemente 230 V.
Im Falle jedes der Anschlüsse muss der
Schutzleiter vom Netz mit der Klemme
PE verbunden werden.
3/N~ Empfohlener Anschluss
Bei 400/230V Netz
Dreiphasenanschluss mit Betriebsnull.
-Brücke verbindet die Klemmen 4-5.
-Phasenreihenfolge nach 1-2-3.
-Null auf 4-5.
-Schutzleiter auf
L1=R
L2=S
L3=T
Auslieferungszustand EHE
WICHTIG
Andere Brücken werden für Anschlussarten verwendet, die wir nicht empfehlen.
Deshalb, um Fehlanschlüsse zu vermeiden, andere als den empfohlenen
Anschluss nur nach Rücksprache mit dem Kundendienst vornehmen.
EHE185-1
.
N=neutrale Leitung
Version E1.1 DE 06/2015
PE=Schutzleiter
Für den empfohlenen Anschluss
außer der bezeichneten Brücke alle
anderen Brücken entfernen.
Art der
Anschluss-
leitung
H05VV-
F5G2,5
Seite 17 von 58
