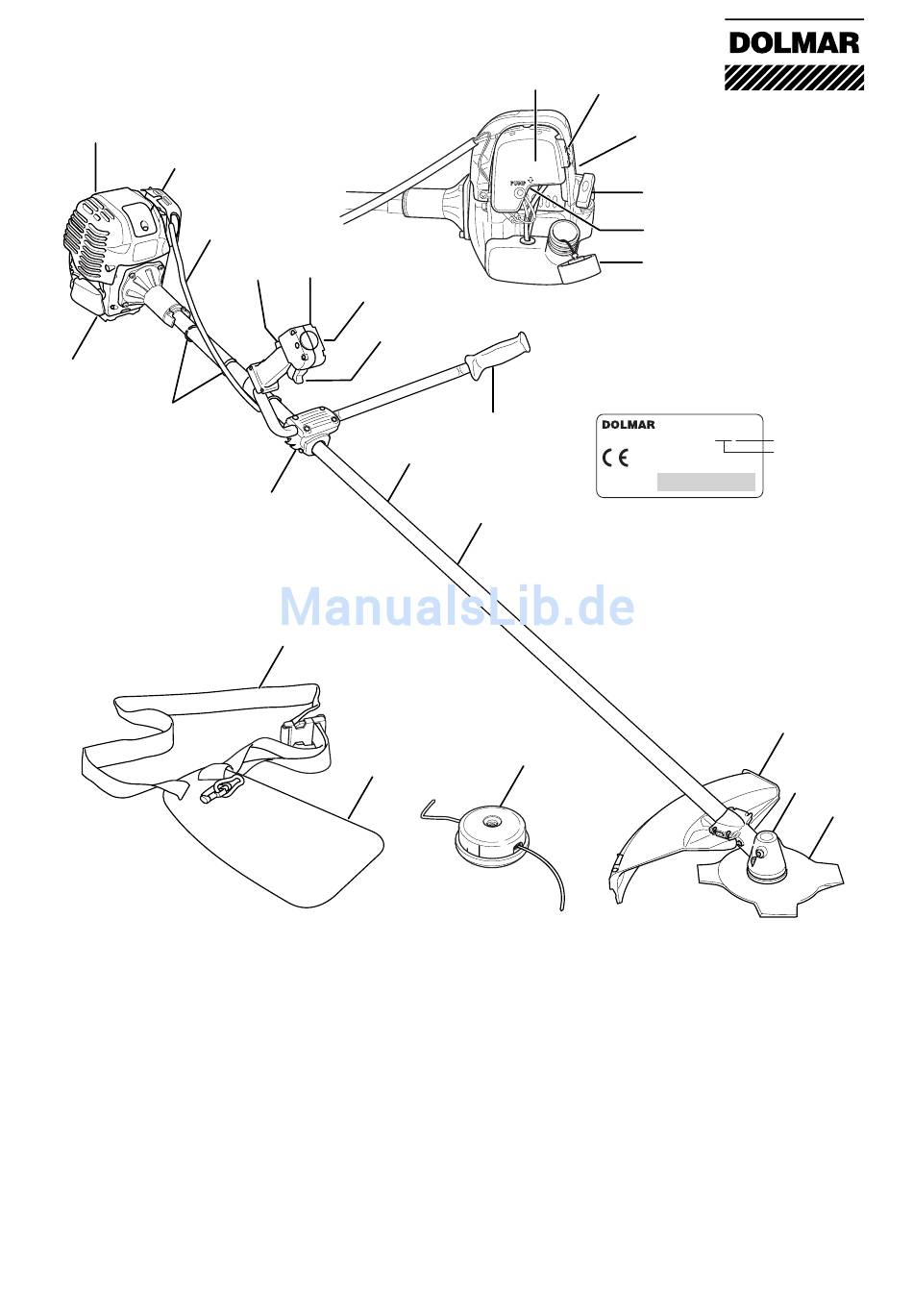

Hauptbestandteile der Motorsense
1
2
22
21
1 Abdeckhaube
2 Kappe für Zündkerze
3 Deckel für Luftfilter
4 Choke-Hebel
5 Schalldämpfer
6 Anwerfgriff
7 Primer-Pumpe
8 Tankverschluss
9 Steuerleitung (Bowdenzug)
10 Sicherheitssperrtaste (Gashebelsperre)
11 Handgriff, rechts
12 Kurzschlussschalter ("START/STOP")
13 Gashebel
10
9
11
10
12
13
20
25
24
3
14
15
16
23
14 Handgriff, links
15 Modellbezeichnung
16 Hauptrohr
17 Schutzhaube
18 Winkelgetriebe
19 4-Zahn-Schlagmesser (Schneidwerkzeug)
20 Griffbefestigung
21 Gurthalterung
22 Fuß
23 -Fadenkopf (Schneidwerkzeug)
24 Hüftschutz (bei MS-35.4 C nicht enthalten)
25 Traggurt
4
5
6
7
8
Typenschild
MS-352.4 U
2008 123456
DOLMAR GmbH
22045 Hamburg
Germany
000.000.000
Bei Ersatzteilbestellungen bitte ange-
ben!
Seriennummer
Baujahr
