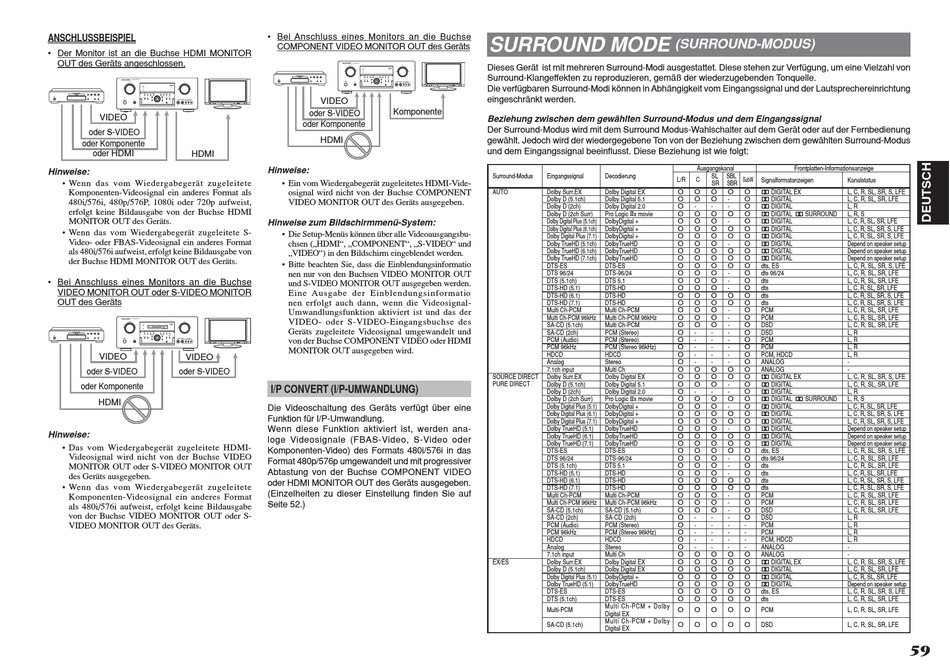

ANSCHLUSSBEISPIEL

• Der Monitor ist an die Buchse HDMI MONITOR
OUT des Geräts angeschlossen.
AV SURROUND RECEIVER SR8002
INPUT SELECTOR
VOLUME
PURE DIRECT
DSD
DOWN
UP
SURROUND
MULTI
MODE
AUTO
MULTI
SPEAKER
BAND
T-MODE
MEMORY
CLEAR
7.1CH INPUT
DISPLAY
PURE DIRECT
THX
M-DAX
SPEAKERS
A/B
STANDBY
MENU
ENTER
EXIT
AUX 1 INPUT
POWER ON/OFF
PHONES
MIC
DIGITAL
S-VIDEO
VIDEO
L
AUDIO
R
VIDEO
oder S-VIDEO
oder Komponente
oder HDMI
HDMI
Hinweise:
• Wenn das vom Wiedergabegerät zugeleitete
Komponenten-Videosignal ein anderes Format als
480i/576i, 480p/576P, 1080i oder 720p aufweist,
erfolgt keine Bildausgabe von der Buchse HDMI
MONITOR OUT des Geräts.
• Wenn das vom Wiedergabegerät zugeleitete S-
Video- oder FBAS-Videosignal ein anderes Format
als 480i/576i aufweist, erfolgt keine Bildausgabe von
der Buchse HDMI MONITOR OUT des Geräts.
• Bei Anschluss eines Monitors an die Buchse
VIDEO MONITOR OUT oder S-VIDEO MONITOR
OUT des Geräts
AV SURROUND RECEIVER SR8002
INPUT SELECTOR
VOLUME
PURE DIRECT
DISP
MULTI
AUTO
TUNED
ST
SPKR A B
V-OFF
PEAK
ATT
ANALOG
SURROUND
SLEEP
AUTO
SURR
DIRECT
DISC 6.1
MT X 6.1
NIGHT
EQ
DIGITAL
DIGITAL
L
C
R
AAC
PCM
LFE
DSD
SL
S
SR
DOWN
UP
SURROUND
MODE
AUTO
MULTI
SPEAKER
MULTI
BAND
T-MODE
MEMORY
CLEAR
7.1CH INPUT
DISPLAY
PURE DIRECT
THX
M-DAX
SPEAKERS
A/B
STANDBY
ENTER
MENU
EXIT
AUX 1 INPUT
POWER ON/OFF
PHONES
MIC
DIGITAL
S-VIDEO
VIDEO
L
AUDIO
R
VIDEO
VIDEO
oder S-VIDEO
oder S-VIDEO
oder Komponente
HDMI
Hinweise:
• Das vom Wiedergabegerät zugeleitete HDMI-
Videosignal wird nicht von der Buchse VIDEO
MONITOR OUT oder S-VIDEO MONITOR OUT
des Geräts ausgegeben.
• Wenn das vom Wiedergabegerät zugeleitete
Komponenten-Videosignal ein anderes Format
als 480i/576i aufweist, erfolgt keine Bildausgabe
von der Buchse VIDEO MONITOR OUT oder S-
VIDEO MONITOR OUT des Geräts.
• Bei Anschluss eines Monitors an die Buchse
COMPONENT VIDEO MONITOR OUT des Geräts
AV SURROUND RECEIVER SR8002
INPUT SELECTOR
VOLUME
PURE DIRECT
DSD
DOWN
UP
SURROUND
MODE
AUTO
MULTI
MULTI
SPEAKER
BAND
T-MODE
MEMORY
CLEAR
7.1CH INPUT
DISPLAY
SPEAKERS
PURE DIRECT
THX
M-DAX
A/B
STANDBY
MENU
ENTER
EXIT
POWER ON/OFF
PHONES
DIGITAL
S-VIDEO
AUX 1 INPUT
VIDEO
AUDIO
L
R
MIC
VIDEO
Komponente
oder S-VIDEO
oder Komponente
HDMI
Hinweise:
• Ein vom Wiedergabegerät zugeleitetes HDMI-Vide-
osignal wird nicht von der Buchse COMPONENT
VIDEO MONITOR OUT des Geräts ausgegeben.
Hinweise zum Bildschirmmenü-System:
• Die Setup-Menüs können über alle Videoausgangsbu-
chsen („HDMI", „COMPONENT", „S-VIDEO" und
„VIDEO") in den Bildschirm eingeblendet werden.
• Bitte beachten Sie, dass die Einblendungsinformatio
nen nur von den Buchsen VIDEO MONITOR OUT
und S-VIDEO MONITOR OUT ausgegeben werden.
Eine Ausgabe der Einblendungsinformatio
nen erfolgt auch dann, wenn die Videosignal-
Umwandlungsfunktion aktiviert ist und das der
VIDEO- oder S-VIDEO-Eingangsbuchse des
Geräts zugeleitete Videosignal umgewandelt und
von der Buchse COMPONENT VIDEO oder HDMI
MONITOR OUT ausgegeben wird.

I/P CONVERT (I/P-UMWANDLUNG)

Die Videoschaltung des Geräts verfügt über eine
Funktion für I/P-Umwandlung.
Wenn diese Funktion aktiviert ist, werden ana-
loge Videosignale (FBAS-Video, S-Video oder
Komponenten-Video) des Formats 480i/576i in das
Format 480p/576p umgewandelt und mit progressiver
Abtastung von der Buchse COMPONENT VIDEO
oder HDMI MONITOR OUT des Geräts ausgegeben.
(Einzelheiten zu dieser Einstellung fi nden Sie auf
Seite 52.)
SURROUND MODE
Dieses Gerät ist mit mehreren Surround-Modi ausgestattet. Diese stehen zur Verfügung, um eine Vielzahl von
Surround-Klangeffekten zu reproduzieren, gemäß der wiederzugebenden Tonquelle.
Die verfügbaren Surround-Modi können in Abhängigkeit vom Eingangssignal und der Lautsprechereinrichtung
eingeschränkt werden.
Beziehung zwischen dem gewählten Surround-Modus und dem Eingangssignal
Der Surround-Modus wird mit dem Surround Modus-Wahlschalter auf dem Gerät oder auf der Fernbedienung
gewählt. Jedoch wird der wiedergegebene Ton von der Beziehung zwischen dem gewählten Surround-Modus
und dem Eingangssignal beeinfl usst. Diese Beziehung ist wie folgt:
Surround-Modus
Eingangssignal
Decodierung
AUTO
Dolby Surr.EX
Dolby Digital EX
Dolby D (5.1ch)
Dolby Digital 5.1
Dolby D (2ch)
Dolby Digital 2.0
Pro Logic IIx movie
Dolby D (2ch Surr)
Dolby Digital Plus (5.1ch)
DolbyDigital +
Dolby Digital Plus (6.1ch)
DolbyDigital +
Dolby Digital Plus (7.1)
DolbyDigital +
Dolby TrueHD (5.1ch)
DolbyTrueHD
Dolby TrueHD (6.1ch)
DolbyTrueHD
Dolby TrueHD (7.1ch)
DolbyTrueHD
DTS-ES
DTS-ES
DTS 96/24
DTS-96/24
DTS (5.1ch)
DTS 5.1
DTS-HD (5.1)
DTS-HD
DTS-HD (6.1)
DTS-HD
DTS-HD (7.1)
DTS-HD
Multi Ch-PCM
Multi Ch-PCM
Multi Ch-PCM 96kHz
Multi Ch-PCM 96kHz
SA-CD (5.1ch)
Multi Ch-PCM
SA-CD (2ch)
PCM (Stereo)
PCM (Audio)
PCM (Stereo)
PCM 96kHz
PCM (Stereo 96kHz)
HDCD
HDCD
Analog
Stereo
7.1ch input
Multi Ch
SOURCE DIRECT
Dolby Surr.EX
Dolby Digital EX
PURE DIRECT
Dolby D (5.1ch)
Dolby Digital 5.1
Dolby D (2ch)
Dolby Digital 2.0
Pro Logic IIx movie
Dolby D (2ch Surr)
Dolby Digital Plus (5.1)
DolbyDigital +
Dolby Digital Plus (6.1)
DolbyDigital +
Dolby Digital Plus (7.1)
DolbyDigital +
Dolby TrueHD (5.1)
DolbyTrueHD
Dolby TrueHD (6.1)
DolbyTrueHD
Dolby TrueHD (7.1)
DolbyTrueHD
DTS-ES
DTS-ES
DTS 96/24
DTS-96/24
DTS (5.1ch)
DTS 5.1
DTS-HD (5.1)
DTS-HD
DTS-HD (6.1)
DTS-HD
DTS-HD (7.1)
DTS-HD
Multi Ch-PCM
Multi Ch-PCM
Multi Ch-PCM 96kHz
Multi Ch-PCM 96kHz
SA-CD (5.1ch)
SA-CD (5.1ch)
SA-CD (2ch)
SA-CD (2ch)
PCM (Audio)
PCM (Stereo)
PCM 96kHz
PCM (Stereo 96kHz)
HDCD
HDCD
Analog
Stereo
7.1ch input
Multi Ch
EX/ES
Dolby Surr.EX
Dolby Digital EX
Dolby D (5.1ch)
Dolby Digital EX
Dolby Digital Plus (5.1)
DolbyDigital +
Dolby TrueHD (5.1)
DolbyTrueHD
DTS-ES
DTS-ES
DTS (5.1ch)
DTS-ES
Multi Ch-PCM + Dolby
Multi-PCM
Digital EX
Multi Ch-PCM + Dolby
SA-CD (5.1ch)
Digital EX
(SURROUND-MODUS)
Ausgangskanal
Frontplatten-Informationsanzeige
SL
SBL
L/R
C
SubW
Signalformatanzeigen
Kanalstatus
SR
SBR
2 DIGITAL EX
O
O
O
O
O
L, C, R, SL, SR, S, LFE
2 DIGITAL
O
O
O
-
O
L, C, R, SL, SR, LFE
2 DIGITAL
O
-
-
-
O
L, R
2 DIGITAL 2 SURROUND
O
O
O
O
O
L, R, S
2 DIGITAL
O
O
O
-
O
L, C, R, SL, SR, LFE
2 DIGITAL
O
O
O
O
O
L, C, R, SL, SR, S, LFE
2 DIGITAL
O
O
O
O
O
L, C, R, SL, SR, S, LFE
2 DIGITAL
O
O
O
-
O
Depend on speaker setup
2 DIGITAL
O
O
O
O
O
Depend on speaker setup
2 DIGITAL
O
O
O
O
O
Depend on speaker setup
O
O
O
O
O
dts, ES
L, C, R, SL, SR, S, LFE
O
O
O
-
O
dts 96/24
L, C, R, SL, SR, LFE
O
O
O
-
O
dts
L, C, R, SL, SR, LFE
O
O
O
-
O
dts
L, C, R, SL, SR, LFE
O
O
O
O
O
dts
L, C, R, SL, SR, S, LFE
O
O
O
O
O
dts
L, C, R, SL, SR, S, LFE
O
O
O
-
O
PCM
L, C, R, SL, SR, LFE
O
O
O
-
O
PCM
L, C, R, SL, SR, LFE
O
O
O
-
O
DSD
L, C, R, SL, SR, LFE
O
-
-
-
O
DSD
L, R
O
-
-
-
O
PCM
L, R
O
-
-
-
O
PCM
L, R
O
-
-
-
O
PCM, HDCD
L, R
O
-
-
-
O
ANALOG
-
O
O
O
O
O
ANALOG
-
2 DIGITAL EX
O
O
O
O
O
L, C, R, SL, SR, S, LFE
2 DIGITAL
O
O
O
-
O
L, C, R, SL, SR, LFE
2 DIGITAL
O
-
-
-
O
L, R
2 DIGITAL 2 SURROUND
O
O
O
O
O
L, R, S
2 DIGITAL
O
O
O
-
O
L, C, R, SL, SR, LFE
2 DIGITAL
O
O
O
O
O
L, C, R, SL, SR, S, LFE
2 DIGITAL
O
O
O
O
O
L, C, R, SL, SR, S, LFE
2 DIGITAL
O
O
O
-
O
Depend on speaker setup
2 DIGITAL
O
O
O
O
O
Depend on speaker setup
2 DIGITAL
O
O
O
O
O
Depend on speaker setup
O
O
O
O
O
dts, ES
L, C, R, SL, SR, S, LFE
O
O
O
-
O
dts 96/24
L, C, R, SL, SR, LFE
O
O
O
-
O
dts
L, C, R, SL, SR, LFE
O
O
O
-
O
dts
L, C, R, SL, SR, LFE
O
O
O
O
O
dts
L, C, R, SL, SR, S, LFE
O
O
O
O
O
dts
L, C, R, SL, SR, S, LFE
O
O
O
-
O
PCM
L, C, R, SL, SR, LFE
O
O
O
-
O
PCM
L, C, R, SL, SR, LFE
O
O
O
-
O
DSD
L, C, R, SL, SR, LFE
O
-
-
-
O
DSD
L, R
O
-
-
-
-
PCM
L, R
O
-
-
-
-
PCM
L, R
O
-
-
-
-
PCM, HDCD
L, R
O
-
-
-
-
ANALOG
-
O
O
O
O
O
ANALOG
-
2 DIGITAL EX
O
O
O
O
O
L, C, R, SL, SR, S, LFE
2 DIGITAL
O
O
O
O
O
L, C, R, SL, SR, LFE
2 DIGITAL
O
O
O
O
O
L, C, R, SL, SR, LFE
2 DIGITAL
O
O
O
O
O
Depend on speaker setup
O
O
O
O
O
dts, ES
L, C, R, SL, SR, S, LFE
O
O
O
O
O
dts
L, C, R, SL, SR, LFE
O
O
O
O
O
PCM
L, C, R, SL, SR, LFE
O
O
O
O
O
DSD
L, C, R, SL, SR, LFE
