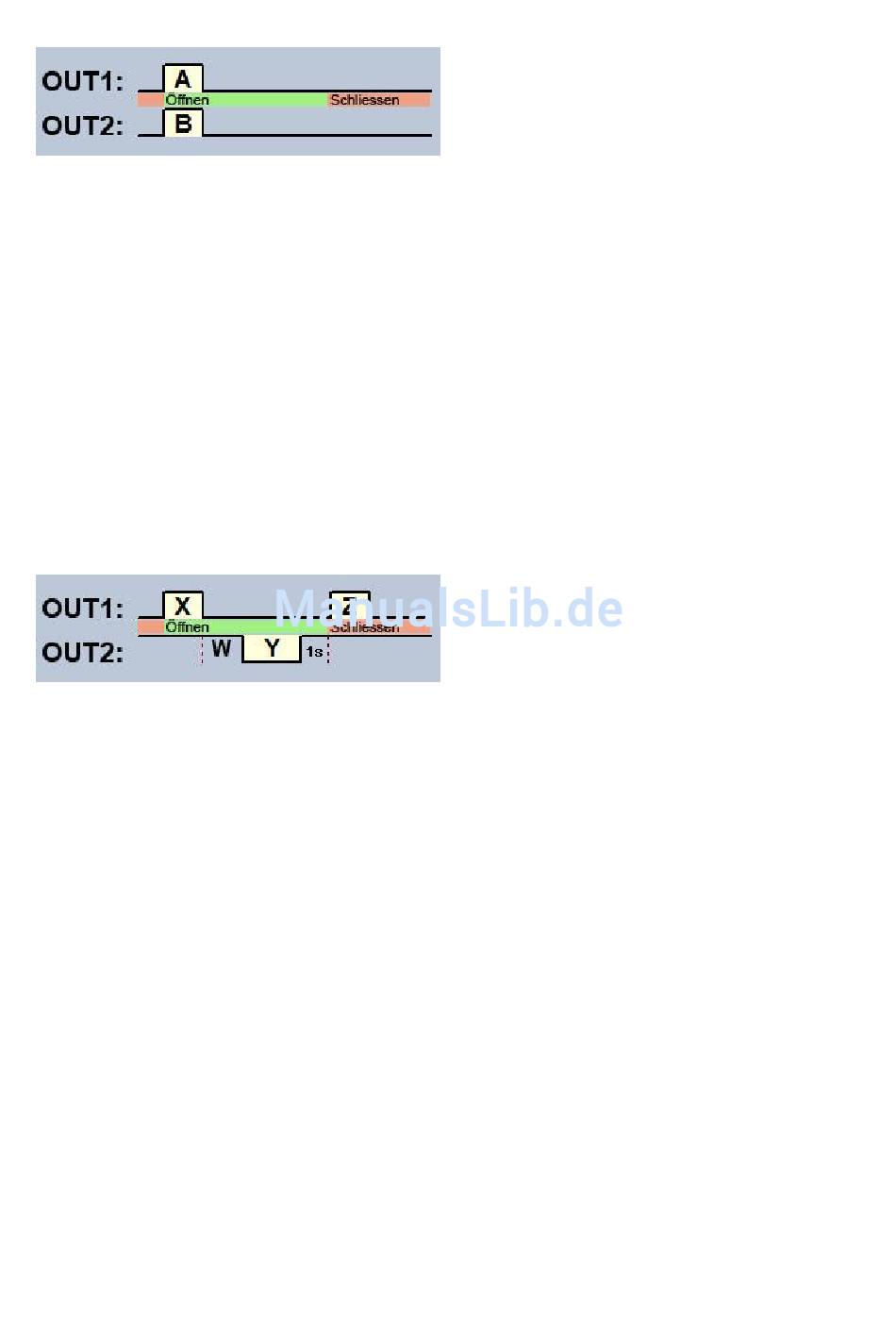

2. Steuerungsart
A = OUT1 Impulsdauer (in Sekunden) => Öffnen des „A" Tores
B = OUT2 Impulsdauer (in Sekunden) => Öffnen des „B" Tores
Unabhängige oder gleichzeitige Steuerung der Ausgänge OUT1 und OUT2 mit Rufnummer-
Identifizierung, auf Grund von im voraus bestimmter Benutzerbefugnis:
Bei der Einstellung des Benutzers kann es für jeden Benutzer einzeln eingestellt werden,
dass er beim Anruf nur den Ausgang OUT1, nur den Ausgang OUT2, oder beide Ausgänge
gleichzeitig steuert, so ist diese Steuerungsart auch zur Steuerung von zwei voneinander
unabhängigen Toren geeignet. Bei dieser Steuerungsart die zwei Ausgänge sind separat
steuerbar durch das Internet, mit Smartphone-Anwendung. In Grundstellung ergeben die
Ausgänge offenen
Steuerungsimpulses des Ausgangs OUT1 kann mit dem Parameter „A", die des Ausgangs
OUT2 mit dem Parameter „B" im Sekundenwert eingestellt werden.
Das Torschließen muss von der Steuereinheit des Tores automatisch durchgeführt werden.
3. Steuerungsart
X = OUT1 Impulsdauer (in Sekunden) => Öffnen des Tores
W = Unterbrechungsverzögerung des Fotozellen-Sensorkreises (in Sekunden)
Y = OUT2 Impulsdauer (in Sekunden) => Offenhaltung des Tores
Z = OUT1 Impulsdauer (in Sekunden) => Schließen des Tores
Starten des Steuerungsprozesses per Rufnummeridentifizierung: In Grundstellung ergibt der
Ausgang OUT1 offenen Kontakt, der Ausgang OUT2 geschlossenen Kontakt. Beim Anruf
gibt Ausgang OUT1 geschlossenen Kontakt für X Sekunden, dann nach W Sekunden gibt
Ausgang OUT2 offenen Kontakt für Y Sekunden, dann nach einer Sekunde gibt Ausgang
OUT1 wieder geschlossenen Kontakt für Z Sekunden. Diese Steuerungsart kann benutzt
werden, wenn das Steuerungspult die Steuerung des Toröffnens und Schließens auf die
Wirkung der Steuerungsimpulse durchführt, die auf denselben Eingang kommen (der erste
Impuls öffnet das Tor, der zweite schließt es). Der Ausgang OUT1 gibt den Impuls zum
Öffnen und Schließen, der Ausgang OUT2 – indem sein Kontakt mit dem Relaiskontakt der
Fotozelle reihengeschaltet ist – hält das Tor für Y Sekunden offen (er unterbricht den
Sensorkreis der Fotozelle, als wenn ein Hindernis den Strahl der Fotozelle unterbrechen
würde, so bleibt das Tor offen). Wenn das Torsteuerungspult das Tor automatisch wieder
schließt, ist der Z Steuerungsimpuls überflüssig. In diesem Fall soll für Parameter Z der
Nullwert eingestellt werden, so bleibt der Torschließenimpuls aus.
Bei einigen Torsteuerungen bleibt das Tor sofort stehen, wenn der Fotozellensensorkreis
während des Toröffnens unterbricht wird. Um das zu vermeiden, wird eine mit W Parameter
einstellbare Verzögerungszeit benutzt, die die Unterbrechung des Fotozellensensorkreises
verzögert. In diesem Fall stellen Sie für Parameter W die Dauer des Toröffnens plus 3-5
Sekunden ein. (z.B. wenn das Tor 12 Sekunden lang öffnet, sollte W 15-17 Sekunden
betragen).
Kontakt, bei Steuerung
OUT1=N.O. (in Grundstellung offen)
OUT2=N.O. (in Grundstellung offen)
geschlossenen.
OUT1=N.O. (in Grundstellung offen)
OUT2=N.C. (in Grundstellung geschlossen)
