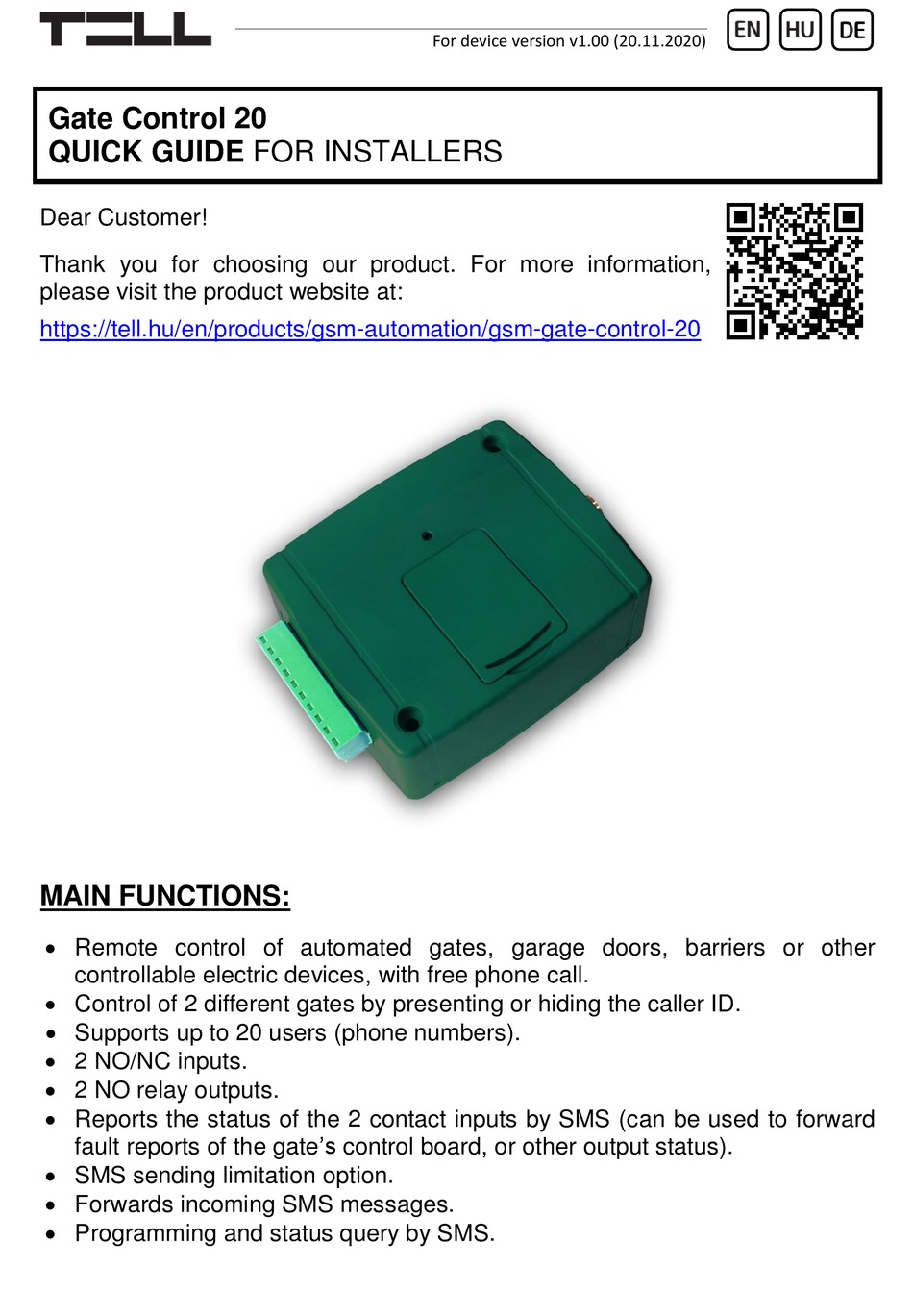

Gate Control 20
QUICK GUIDE FOR INSTALLERS
Dear Customer!
Thank you for choosing our product. For more information,
please visit the product website at:
https://tell.hu/en/products/gsm-automation/gsm-gate-control-20
MAIN FUNCTIONS:
 Remote control of automated gates, garage doors, barriers or other
controllable electric devices, with free phone call.
 Control of 2 different gates by presenting or hiding the caller ID.
 Supports up to 20 users (phone numbers).
 2 NO/NC inputs.
 2 NO relay outputs.
 Reports the status of the 2 contact inputs by SMS (can be used to forward
fault reports of the gate's control board, or other output status).
 SMS sending limitation option.
 Forwards incoming SMS messages.
 Programming and status query by SMS.
For device version v1.00 (20.11.2020)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für tell Gate Control 20

Inhaltszusammenfassung für tell Gate Control 20

  • Seite 21: Schnellinstallationsanweisung Für Installateure

    Für Modulversion v1.00 (20.11.2020) Gate Control 20 SCHNELLINSTALLATIONSANWEISUNG FÜR INSTALLATEURE Sehr geehrte Kundin, sehr geehrter Kunde! Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Weitere Informationen sind auf der Webseite des Produktes zu finden: https://tell.hu/de/produkte/gsm-automatisierung/gsm-gate-control-20 FUNKTIONEN DES GERÄTES: ...

  • Seite 22: Allgemeiner Betrieb Des Gate Control

    Gate Control 20 Schnellinstallierungsanweisung ALLGEMEINER BETRIEB DES GATE CONTROL 20: Die Anlage hat 2 steuerbare Relaisausgänge, von denen der eine mit Rufnummer-Identifizierung, der andere ohne Anruf der Rufnummer verbunden werden kann. An dem mit Rufnummmer-Identifizierung steuerbaren NO1 Ausgang können maximal 20 Benutzer-Telefonnummern gespeichert werden, von denen der Ausgang per kostenlosen Anruf, mit Rufnummer-Identifizierung gesteuert werden kann.
  • Seite 23 INBETRIEBSETZUNG: 1. Wählen Sie die Dienstleistungen der SIM-Karte bei dem Provider aufgrund der Funktionen aus, die Sie benutzen möchten (Anrufdienstleistung, SMS- Dienstleistung)! 2. Aktivieren Sie die Rufnummer-Identifizierung Dienstleistung auf der SIM-Karte bei dem Provider. 3. Deaktivieren Sie die PIN-Code-Anforderung, die Dienstleistungen Voicemail und Anrufbenachrichtigung auf der SIM-Karte.

  • Seite 24: Verdrahtung Des Moduls

    Gate Control 20 Schnellinstallierungsanweisung VERDRAHTUNG DES MODULS: Achtung! Schließen Sie den Steckverbinder der Antenne weder direkt, noch indirekt an die Schutzerdung an, weil es zum Defekt des Moduls führen kann! Speisespannung 12-30V AC/DC (min. 400mA) Negativpol der Speisespannung (GND) Eingang 1 (NO oder NC)

  • Seite 25: Programmierung Des Moduls

    Eingänge: Die zwei Kontakteingänge (IN1 und IN2) dienen zur Weiterleitung der Fehlermeldung des Steuerungspults (falls die Steuerungselektronik einen Fehlerausgang hat), oder sonstiger Anwendungen. Auf Wirkung einer Aktivierung sendet das Modul die werkseitig fix eingestellte ALARM1! bzw. ALARM2! Nachricht per SMS an die mit REPORT-Befehl eingestellte Telefonnummer.
  • Seite 26 Gate Control 20 Schnellinstallierungsanweisung SMS-PARANCSÜZENETEK Angabe des Passwortes – am Anfang jeder Nachricht PWD=1111# notwendig! (voreingestelltes Passwort: 1111) Passwort-Modifizierung. Das Passwort kann 4stellige, PWC=neues Passwort# nur alphanumerische Zeichen ohne Akzent enthalten (A…z, 0...9) TEL=Telefonnummer# Speichern eines neuen Benutzers (Telefonnummer) Löschen eines Benutzers (seiner Telefonnummer)
  • Seite 27 Beispiel: Speichern zweier Benutzer, Umstellung der Aktivierungszeit des NO1 Ausgangs auf 3 Sekunden und Umstellung des NO2 Ausgangs auf bistabilen Betrieb: PWD=1111#TEL=+36301111111#TEL=+36202222222#REL1=3#REL2=FIX#  Antworten des Moduls auf die SMS-Befehle Nachdem das Modul einen Befehl in SMS empfängt, wird eine Antwortnachricht auf Englisch versandt.
  • Seite 28 Gate Control 20 Schnellinstallierungsanweisung SMS Weiterleitung: Das Modul leitet die auf die SIM-Karte eingehenden SMS-Nachrichten (z.B. Bilanzausweis bei einer Guthabenkarte) auf die mit REPORT-Befehl eingestellte Telefonnummer weiter, und danach löscht es sie von der Karte. Wenn es keine eingestellte Telefonnummer gibt, löscht das Modul die eingehenden Nachrichten ohne Weiterleitung.

  • Seite 29: Sicherheitsanweisungen

    Sie diesen! Die eventuelle Nichteinhaltung der Anweisungen kann sowohl Sie, als auch Ihre Umgebung gefährden! Das Produkt von TELL (im Weiteren „Gerät”) hat ein eingebautes Modem für Mobilkommunikation. Das eingebaute Modem kann im System 2G kommunizieren.
  • Seite 30 Gate Control 20 Schnellinstallierungsanweisung  INSTALLIEREN SIE das Gerät NICHT in gefährlicher Umgebung!  ES IST VERBOTEN, das Gerät unter Spannung zu montieren / einzubinden. Im Interesse der leichten Abstellung des Stroms soll der Netzwerkadapter oder das Netzteil des Geräts an einem Ort sein, wo sie leicht zugänglich sind! ...
