Starter-Set WELCOME
17

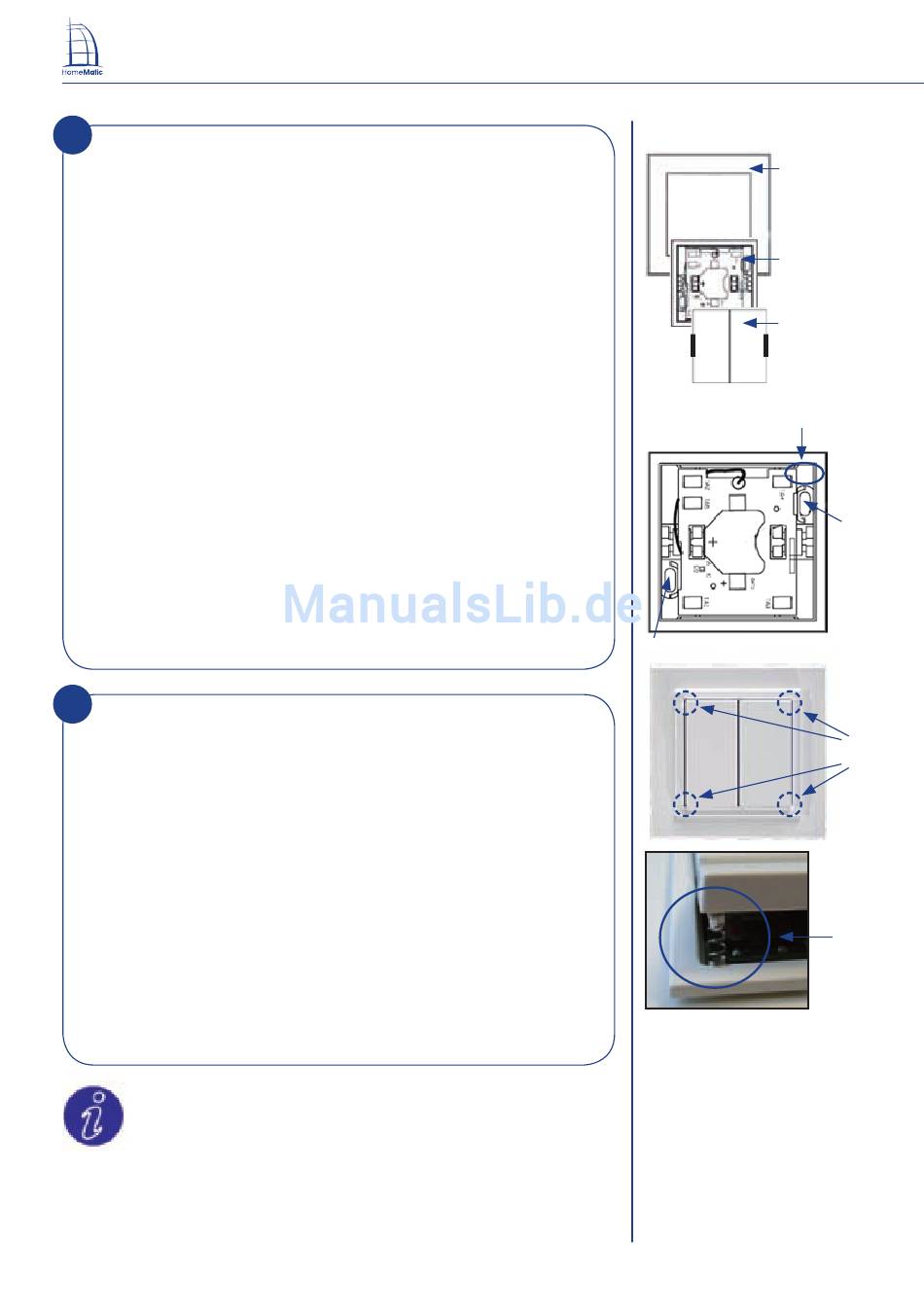

Montage des Wandtasters
Die Befestigung kann auf zwei unterschiedliche Arten
geschehen:
Schrauben-Variante:
•
Richten Sie den Wandtaster mit dem Elektronik-Einsatz
(b) im Rahmen (a) steckend an der Wand aus.
•
Beachten Sie dabei, dass im Elektronik-Einsatz ein Pfeil
(d) eingearbeitet ist. Dieser Pfeil mit der Beschriftung
„Top" muss nach oben zeigen.
•
Zeichnen Sie die Bohrlöcher
wand bohren Sie zwei 5mm Löcher und befestigen
den Wandtaster mithilfe der beiliegenden Schrauben
und Dübel. Bei einer Holzwand sollten Sie ein 1-2 mm
kleines Loch vorbohren und die Schrauben ohne Dü-
bel eindrehen.
Klebestreifen-Variante:
•
Kleben Sie die Klebestreifen auf die aufgerauten Flä-
chen auf der Rückseite des Elektronik-Einsatzes (b).
•
Kleben Sie dann den Wandtaster, mit dem Elektronik-
Einsatz (b) im Rahmen (a) steckend, an die Wand.
18
Aufsetzen der Tastwippen
Nach Beendigung des Anlernens müssen die Tastwippen
(c) wieder auf den Elektronik-Einsatz aufgesetzt werden.
•
Achten Sie darauf, dass sich die Federn noch auf den
Tastwippen befinden. Die Befestigung der Federn be-
findet sich an den äußeren Ecken auf der Innenseite
der Tastwippen (f).
•
Drücken Sie die Tastwippen vorsichtig auf, bis beide
Halterungen der jeweiligen Tastwippe eingerastet sind.
Der Wandtaster ist so vorkonfiguriert, dass ein Drücken
des oberen Bereichs der Tastwippen (g) und (h) zum Ein-
schalten (Hoch-Dimmen) dient, das Drücken des unte-
ren Bereichs führt zum Ausschalten (Herunter-Dimmen).
Hinweise:
Bei der KeyMatic und der Fernbedienung bedeutet ein
rotes Blinken der LED, dass die jeweilige Batterie auszu-
tauschen ist.
Wenn die KeyMatic ein „X" im Display anzeigt, ist dies
eine Sicherheitsabfrage und es muss eine beliebige Tas-
te der „Master"-Fernbedienung gedrückt werden.
10
(e) an. Bei einer Stein-
Bestandteile des Wandtasters:
(a) Rahmen
(b) Elektronik
(c) Tastwippen
d
e
g
h
g – Tastendruck oben:
Licht ein
– Tastendruck unten:
Licht aus
h – Tastendruck oben:
(kurz) Licht an
(lang) hoch-dimmen
– Tastendruck unten:
(kurz) Licht aus
(lang) herunter-dimmen
e
f
f
