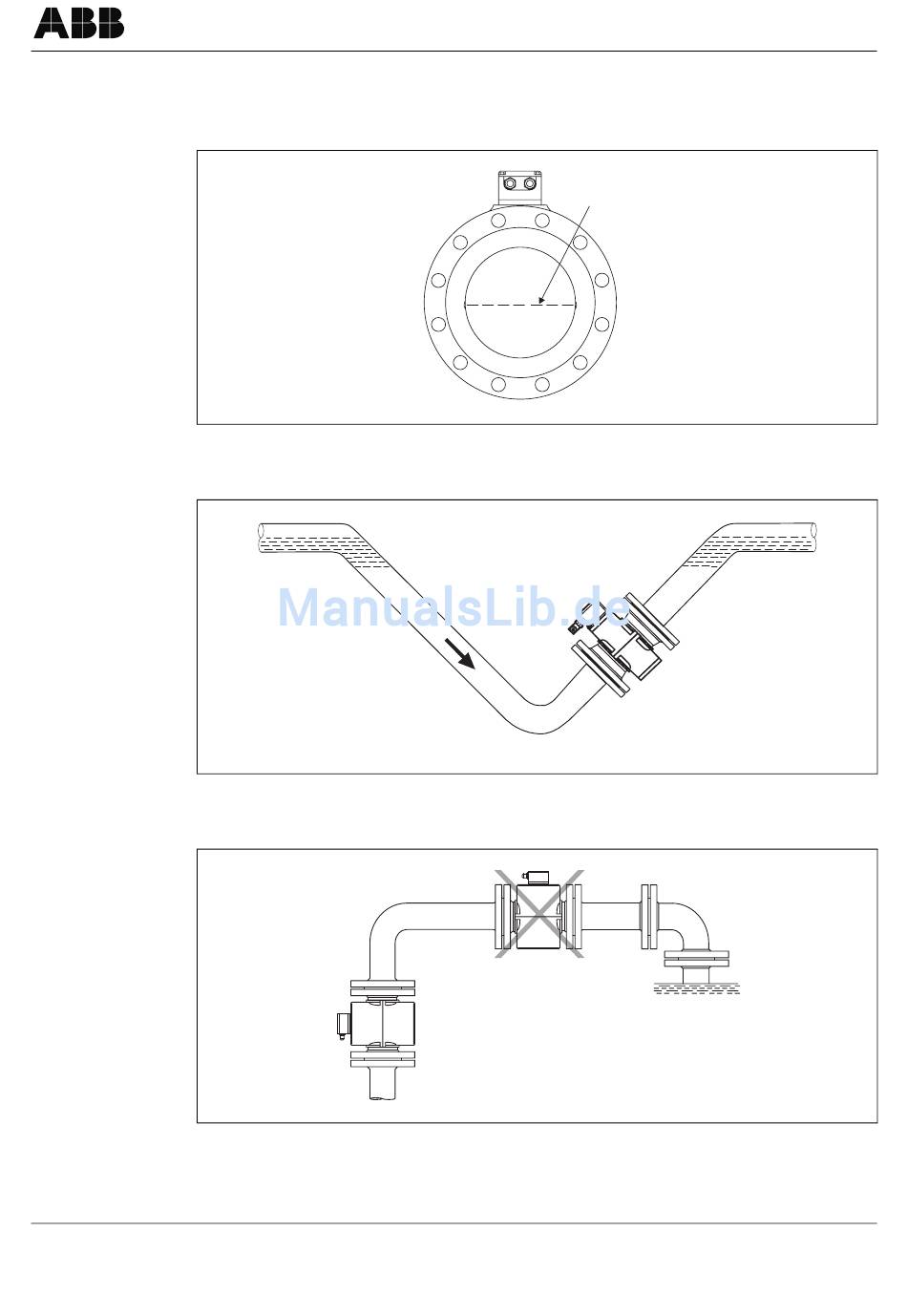

Bei Einbau in horizontale Leitungen sollte gewährleistet sein, dass die gedachte Verbindungslinie der bei-
den Elektroden möglichst waagerecht liegt, damit keine Luft- oder Gasblasen die Messspannung, die
durch die Elektroden abgegriffen wird, beeinflussen kann. Die Lage der Elektrodenachse ist aus
Abb. 4 ersichtlich.
Abb. 4:
Bei einem freien Ein- oder Auslauf ist eine Dükerung vorzusehen, damit der Aufnehmer ständig mit Mess-
stoff gefüllt ist ( Abb. 5).
Abb. 5:
Auch bei einem freien Auslauf (Falleitung) sollte der Messwert-aufnehmer nicht am höchsten Punkt bzw.
in die abfließende Seite der Rohrleitung installiert werden (Messrohr läuft leer; Luftblasen, Abb. 6).
Abb. 6:
D184B118U01
COPA-XL
2 Montage und Installation
Imaginäre
Elektrodenachse
9
