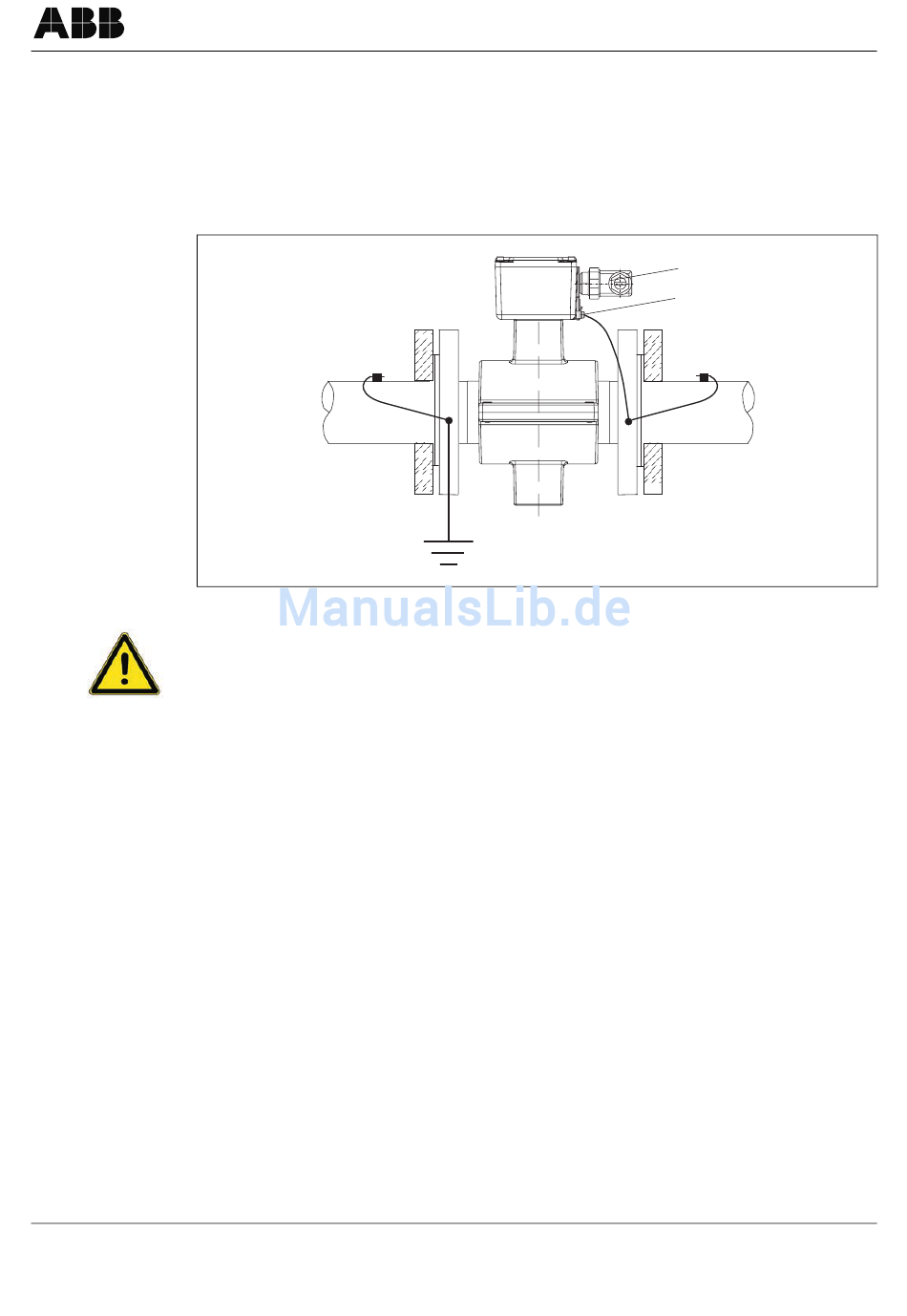

b) Metallrohr mit losen Flanschen
1) Um bei Rohrleitungen mit losen Flanschen eine einwandfreie Erdung des Messstoffes und des
2) Mit Mutter, Federring und Unterlegscheibe Erdungsbänder befestigen und mit Erdungsanschluss am
3) Mit 2,5 mm2 Cu-Leitung eine Verbindung zwischen Erdungsanschluss des Aufnehmers und einem
Abb. 17:
Achtung
Wird zusammen mit der Hilfsenergie (linker Stecker) eine Funktionserde am Stecker angeschlossen
(Punkt A), dann muß die Leitung, die am Punkt B angeschlossen wird, dasselbe Potential haben, wie
Punkt A.
Ist dieses nicht sicherzustellen, dann ist nur an einem Punkt - entweder im Stecker (Punkt A) oder außen
am Gerät (Punkt B) - anzuschließen.
Wir empfehlen eine Funktionserde am Punkt B anzuschließen.
D184B118U01
COPA-XL
10 Sicherheitsrelevanter Teil der Betriebsanleitung
Durchflussaufnehmers zu gewährleisten, sind an der Rohrleitung je ein Gewindebolzen von 6 mm
anzuschweißen.
Aufnehmer verbinden.
gutenErdungspunkt herstellen.
Aufnehmer DN 10 - DN 100 Flansch
Funktionserde
A
B
25
