Begriffsdefinitionen; Ø Zone; Ø Profil Oder Programm - hager tebis Benutzerhandbuch

TEBIS
1.2

Begriffsdefinitionen:

Ø
Zone:
Eine Zone ist ein Teil des Gebäudes, in dem eine Gruppe gleichartiger Aktoren den gleichen Befehl ausführen, der vom Zeitmanagementkontroller gesendet
wird. Die Zusammenfassung der Aktoren gewährleistet zu jedem Zeitpunkt eine identische Funktion.
Beispiel: Eine Gruppe von Temperaturreglern in einem Gebäude, die immer den gleichen Zustand haben sollen (Frostschutz, Nachtabsenkung,
Eco oder Komfort) sind eine Zone.
Entsprechend der Verwendung (Lampen, Heizkörper, Lüftung usw.) einer Zone spricht man auch von Beleuchtungszonen, Heizzonen, Lüftungszonen usw.
Ø
Profil oder Programm:
Ein Profil ist eine Folge von Befehlen, die zu definierten Uhrzeiten an bestimmte Aktoren im EIB Bus geschickt werden. Die Funktion einer Zone ist direkt von
einem Jahresprofil gesteuert.
Ein Jahresprofil setzt sich aus Wochenprofilen oder Wochenprogrammen (53) zusammen, die wiederum aus Tagesprofilen/-programmen (7) bestehen.
Ein Tagesprogramm ist eine Folge von bis zu 12 Befehlen mit definierter Sendezeit.

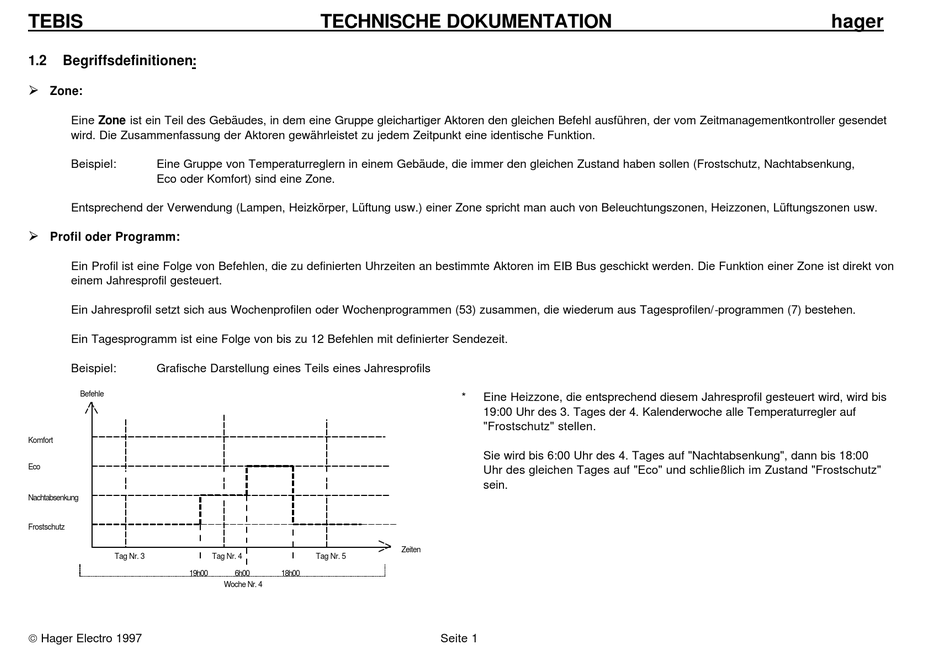

Beispiel: Grafische Darstellung eines Teils eines Jahresprofils
Befehle
Komfort
Eco
Nachtabsenkung
Frostschutz
Tag Nr. 3
19h00
© Hager Electro 1997
TECHNISCHE DOKUMENTATION
Tag Nr. 4 Tag Nr. 5
6h00 18h00
Woche Nr. 4
* Eine Heizzone, die entsprechend diesem Jahresprofil gesteuert wird, wird bis
19:00 Uhr des 3. Tages der 4. Kalenderwoche alle Temperaturregler auf
"Frostschutz" stellen.
Sie wird bis 6:00 Uhr des 4. Tages auf "Nachtabsenkung", dann bis 18:00
Uhr des gleichen Tages auf "Eco" und schließlich im Zustand "Frostschutz"
sein.
Zeiten
Seite 1
hager
