WGM 2030/2020 Design

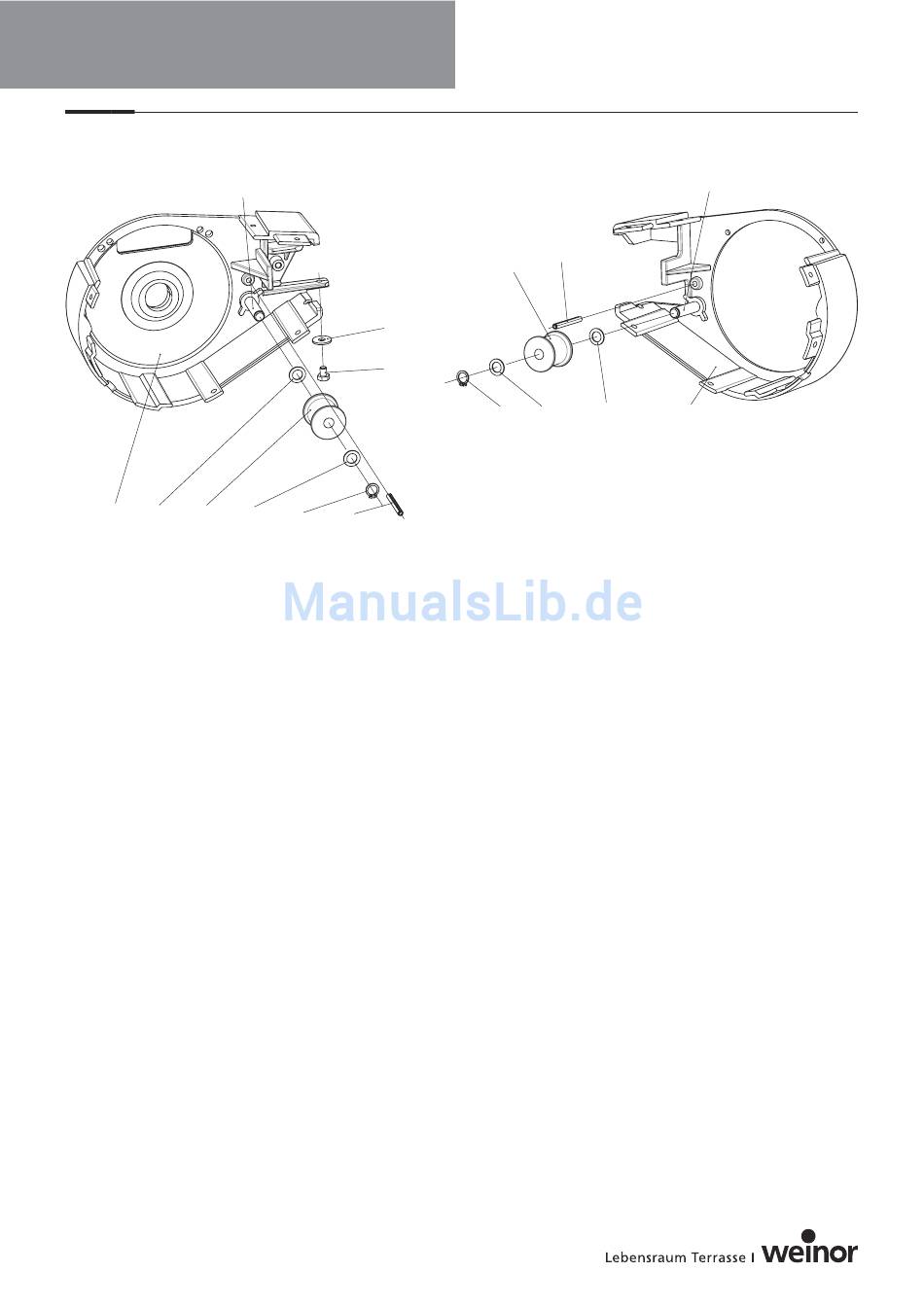

Explosionszeichnung Mittelkopfplatte links
Explosietekening middenkopplaat links
8
1 4 5
1 Mittelkopfplatte links mech. Bearb.
2 Spannstift DIN ISO 8752-5 x 45-A2
3 Sicherungsring DIN 471-10 x 1
4 Passscheibe DIN 988 A2 10 x 16 x 1
5 Umlenkrolle D34 x 33
6 Scheibe DIN 9021-6,4-PA6
7 Sechskantschraube DIN 933-M6 x 8
8 Bolzen fetten
1 Middenkopplaat links mech. bewerking
2 Spanpen DIN ISO 8752-5 x 45-A2
3 Borgring DIN 471-10 x 1
4 Sluitring DIN 988 A2 10 x 16 x 1
5 Omlegrol D34 x 33
6 Sluitring DIN 9021-6,4-PA6
7 Zeskantschroef DIN 933-M6 x 8
8 Bout smeren
6
7
4 3 2
Montageanleitung
Montagehandleiding
Explosionszeichnung Mittelkopfplatte rechts
Explosietekening middenkopplaat rechts
4
5
2
3 2
1 Mittelkopfplatte rechts mech. Bearb.
2 Passscheibe DIN 988 A2 10 x 16 x 1
3 Sicherungsring DIN 471-10 x 1
4 Spannstift DIN ISO 8752-5 x 45-A2
5 Umlenkrolle D34 x 33
6 Bolzen fetten
1 Middenkopplaat rechts mech. bewerking
2 Sluitring DIN 988 A2 10 x 16 x 1
3 Borgring DIN 471-10 x 1
4 Spanpen DIN ISO 8752-5 x 45-A2
5 Omlegrol D34 x 33
6 Bout smeren
9
6
1
