WGM 2030/2020 Design
2
1

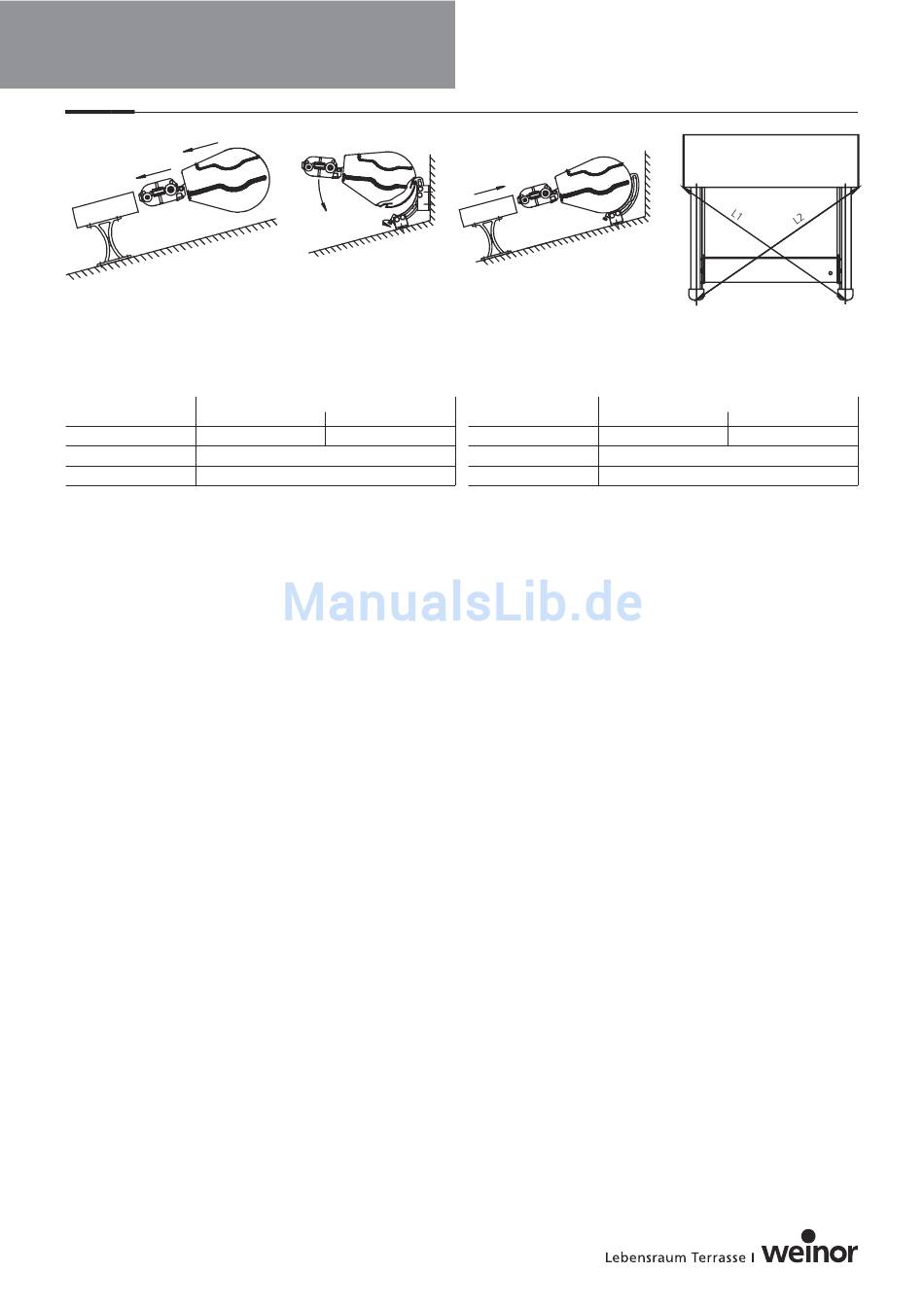

Pict 5.11
Tab 1
Parallel ± 0,3 cm
Horizontal
Diagonal
5.2

Montage und Ausrichten der Profile und des Kastens

Variante 1 (Pict 5.11)
• Transportprofile nach dem Achsmaß ausrichten (Tab 1) und
verschrauben.
• Vormontierten Kasten auf die Unterkonstruktion heben.
• Ausfallprofil mit dem Laufwagen in die Transportprofile
einschieben und Kasten auf die Transportprofile aufstecken
(Pict 5.11).
• Transportprofil mit der Schraube an den Kasten klemmen.
Die Anlage wird nun soweit wie gewünscht an die hintere
Begrenzung des Wintergartens geschoben.
Variante 2 und 3 (Pict 5.12)
• Befestigungsschlitten an den Stützfüßen lösen.
• Transportprofile soweit zurückschieben, dass der Kasten in die
Kastenklammern eingedreht werden kann.
• Transportprofil mit einer Schraube am Stützfuß gegen verrutschen
sichern.
• Vormontierten Kasten auf die Unterkonstruktion heben.
• Kasten in die Kastenklammern eindrehen und verschrauben
(Pict 5.12).
• Transportprofile zum Kasten schieben und das Ausfallprofil mit
dem Laufwagen einführen (Pict 5.13).
• Transportprofile auf die Aufnahme im Kasten stecken.
• Transportprofil mit der Schraube an den Kasten klemmen.
Um eine sichere Funktion der Anlage garantieren zu können, ist
auf das Ausrichten besonders Wert zu legen (Tab 1). Zum Schluss
werden die Stützfüße mit dem Transportprofil fest verschraubt.
Die Rechtwinkligkeit der Anlage prüft man durch diagonales
Messen (Pict 5.14). Wenn notwendig, ist die Anlage nochmals
auszurichten.
V3
1
2
V2
Pict 5.12
Achsmaß in cm
bis 300 301 bis 650
± 0,5 cm
– 0,4 cm bis + 1,0 cm
1 cm
Montageanleitung
Montagehandleiding
V2
Pict 5.13
Tab 1
parallel
horizontaal
diagonaal
5.2 Montage en in de juiste positie brengen van de kast
Variant 1 (Pict 5.11)
• Transportprofiel aan de hand van de tabel met asmaten
(zie tab. 1) in de juiste positie brengen en vastschroeven.
• Voorgemonteerde kast op de onderconstructie tillen.
• Uitvalprofiel met de loopwagen in de transportprofielen
schuiven en de kast op de transportprofielen steken (Pict 5.11).
• Transportprofiel met de schroef aan de kast klemmen.
Het zonnescherm wordt nu, zo ver als dit gewenst is, tegen de
achterkant van de serre geschoven.
Variant 2 en 3 (Pict 5.12)
• Bevestigingsslede bij de montagesteunen losmaken.
• Transportprofielen zo ver terugschuiven, dat de kast in de
kastklemmen ingedraaid kan worden.
• Transportprofiel met een schroef bij de montagesteun tegen
verschuiven vastzetten.
• De voorgemonteerde kast op de onderconstructie tillen.
• Kast in de kastklemmen indraaien en vastschroeven (Pict 5.12).
• Transportprofielen naar de kast schuiven en het uitvalprofiel
met de loopwagen erin steken (Pict 5.13).
• Transportprofielen in de kast steken.
• Transportprofiel met de schroef aan de kast klemmen.
Om een perfect functioneren van het zonnescherm te garanderen,
is het van groot belang, dat dit in de juiste positie gebracht wordt
(tab 1). Tenslotte worden de montagesteunen aan het transport-
profiel vastgeschroefd.
Door diagonaal te meten, wordt gecontroleerd of het zonnescherm
rechthoekig is (Pict 5.14). Indien noodzakelijk het zonnescherm
nogmaals in de juiste positie brengen.
18
L1 = L2
Pict 5.14
asmaat in cm
tot 300 301 tot 650
± 0,3 cm ± 0,5 cm
– 0,4 cm tot + 1,0 cm
1 cm
