weinor WGM 2020 Design Montageanleitung Seite 8

WGM 2030/2020 Design

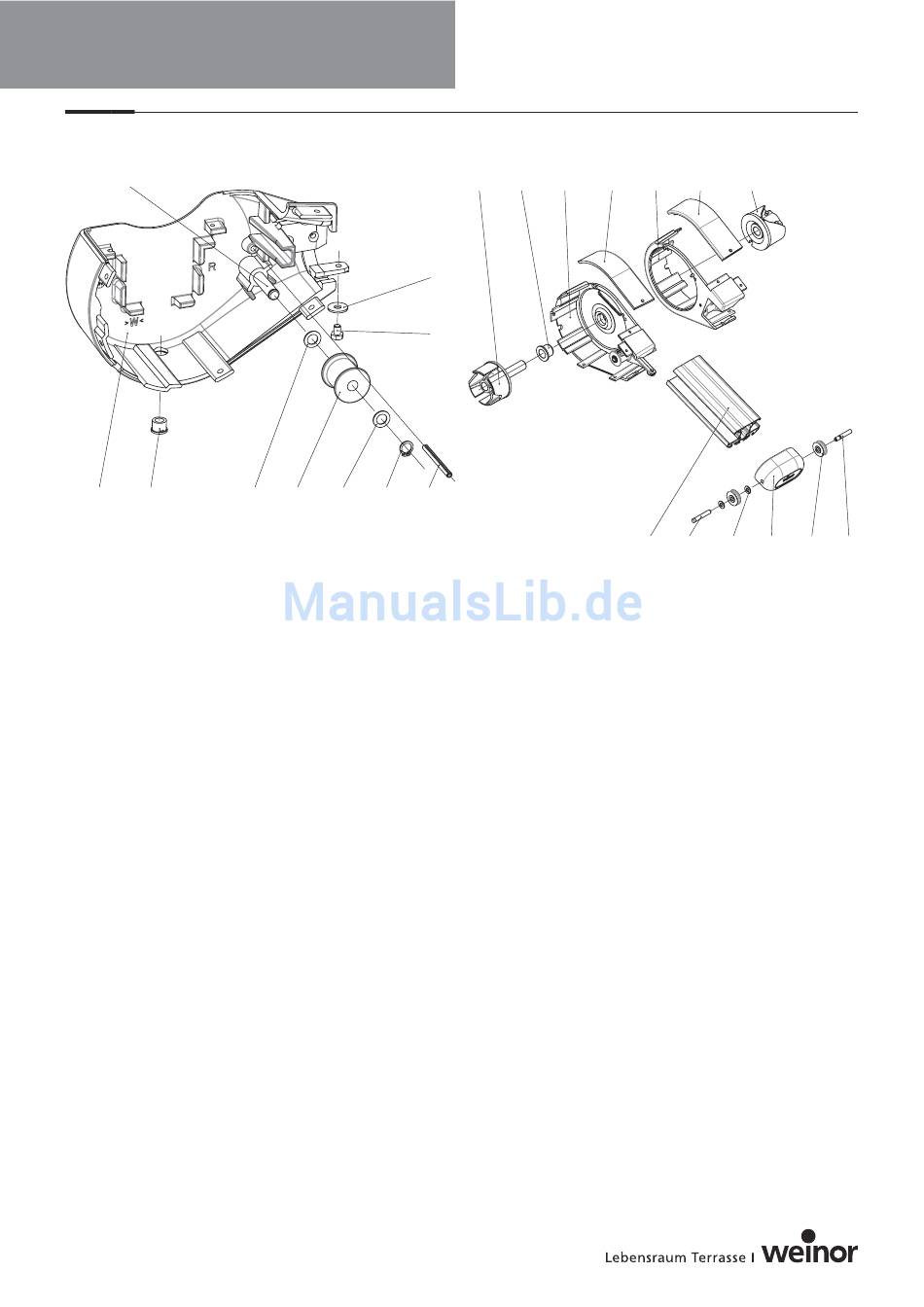

Explosionszeichnung Kopfplatte rechts
Explosietekening kopplaat rechts
9
1 4
1 Kopfplatte rechts mech. bearb.
2 Passscheibe DIN 988 A2 10 x 16 x 1
3 Scheibe DIN 9021-6,4-PA6
4 Schnappmuffe 8x12,7
5 Sechskantschraube DIN 933-M6 x 8
6 Sicherungsring DIN 471-10 x 1
7 Spannstift DIN ISO 8752-5 x 60-A2
8 Umlenkrolle D34 x 33
9 Bolzen fetten
Andere Seite wird spiegelbildlich montiert
1 Kopplaat rechts mech. bewerking
2 Sluitring DIN 988 A2 10 x 16 x 1
3 Sluitring DIN 9021-6,4-PA6
4 Klikbevestiging 8 x 12,7
5 Zeskantschroef DIN 933-M6 x 8
6 Borgring DIN 471-10 x 1
7 Spanpen DIN ISO 8752-5 x 60-A2
8 Omlegrol D34 x 33
9 Bout smeren
De andere zijde wordt in spiegelbeeld gemonteerd
2 8 2 6 7
Montageanleitung
Montagehandleiding
Explosionszeichnung Kopplungsstelle
Explosietekening koppelingspunt
12 4 6
3
5
1 Deckel-Mittelkopfplatte links
2 Deckel-Mittelkopfplatte rechts
3 Endkappe Kopplung mechanische Bearbeitung
4 Gleitbuchse
5 Kopplungsprofil Quick
6 Mittelkopfplatte komplett links
7 Mittelkopfplatte komplett rechts
8 Nutbolzen Endkappe Kopplung
9 Rändelbolzen D8 x 51
10 Scheibe DIN 125A-8,4-A2
11 Tuchwelleneinsatz Klemmseite
12 Tuchwelleneinsatz mit Bolzen
13 Umlenkrolle D33
1 Deksel-middenkopplaat links
2 Deksel-middenkopplaat rechts
3 Eindkap koppeling mechanische bewerking
4 Geleidebus
5 Koppelingsprofiel Quick
6 Middenkopplaat compleet links
7 Middenkopplaat compleet rechts
8 Groefbout eindkap koppeling
9 Kartelbout D8 x 51
10 Sluitring DIN 125A-8,4-A2
11 Inzetstuk doekas klemzijde
12 Inzetstuk doekas met bout
13 Omlegrol D33
8
1 7 2 11
5 9 10 3 13 8
