weinor WGM 2020 Design Montageanleitung Seite 25

WGM 2030/2020 Design
1 2
Distanzscheibe
afstandsschijf

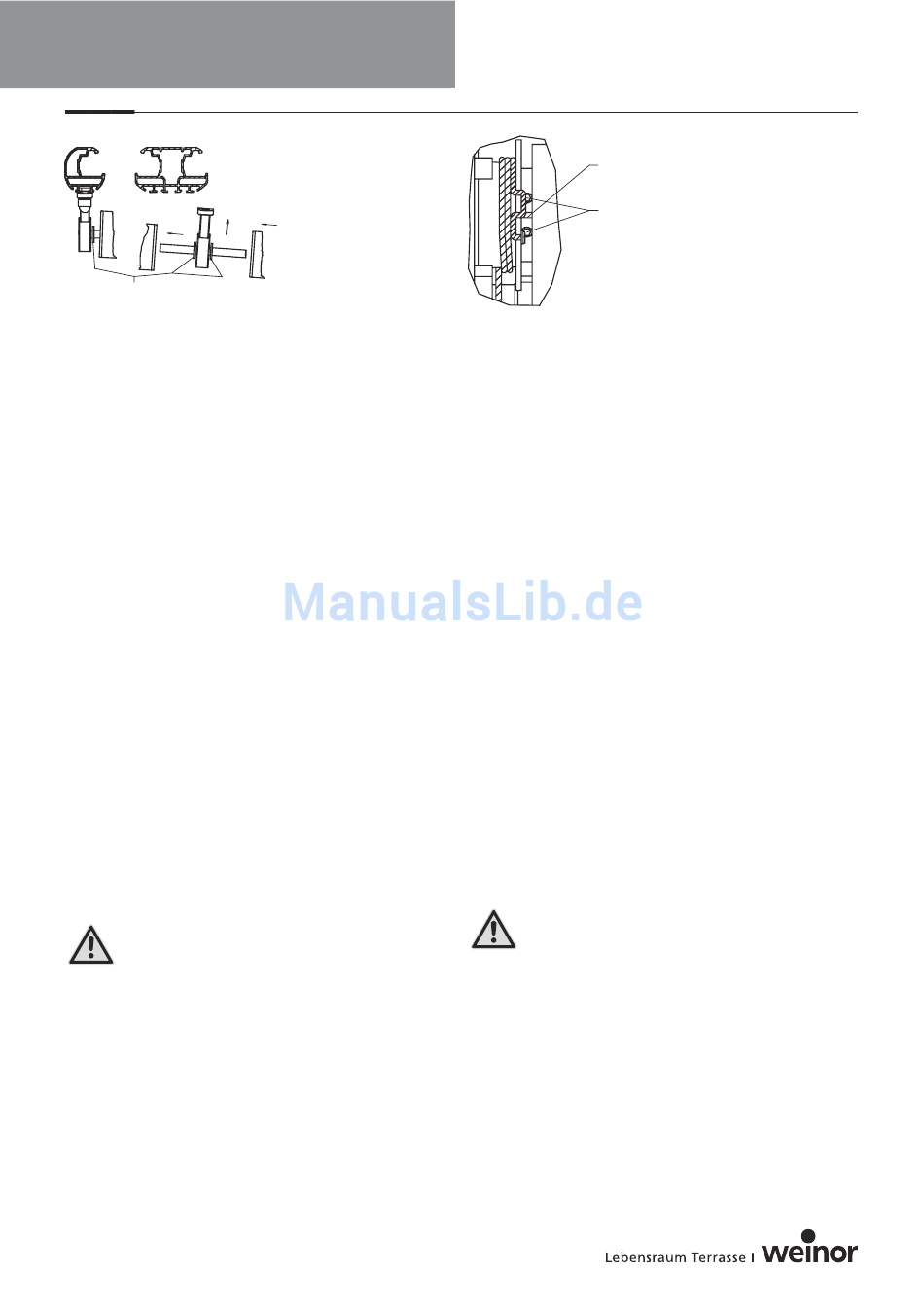

Pict 7.2
• Kunststoffbuchse wieder einsetzen.
• Ausfallprofil in die Transportprofile schieben.
• Linke Kastenseite des zweiten Anlagenteils mit der Tuchwelle
auf den Bolzen des ersten Anlagenteils stecken (die zwei Kopp-
lungsplatten werden durch zwei Zapfen miteinander arretiert,
Pict 7.1).
• Rechte Kastenseite auf das Transportprofil stecken und
verschrauben.
• Noch folgende Anlagenteile ebenso ankoppeln.
• Seile einlegen (siehe Abs. 5.4).
• Bei einer WGM 2020 Design mit Bögen restliche Stützfüße und
Transportprofile aufbauen.
• Tuchwellen ohne Motor so drehen, dass die Tuchwellennut oben
ist (Pict 7.1).
• Spannen der Anlagenteile lt. Abs. 5.4.
• Distanzrohre von links nach rechts montieren; siehe auch
Abs. 5.3 und Pict 7.2.
• Motor anschließen Abs. 4.7.
• Anlagenteile mit Motor so fahren, dass die Tuchwellennut oben
ist (Pict 7.1).
• Ausfallprofile der miteinander zu verbindenden Anlagenteile
zueinander ausrichten.
Die Anlagenteile müssen durch ständig wechselndes
Anziehen der zwei Schrauben M8 fest und schlupffrei
miteinander verbunden werden (Pict 7.3)!
Nun werden noch die Endstellungen des Ausfallprofils eingestellt
(Abs. 4.7.). Die Funktion der Anlagen wird entsprechend Abs. 10.
überprüft. Zusätzlich ist nach einmaligem Ein- und Ausfahren die
Stellung der Ausfallprofile zueinander zu überprüfen und gege-
benenfalls zu korrigieren. Die Korrektur erfolgt durch das Lösen
der zwei Klemmschrauben (Pict 7.3), erneutem Ausrichten der
Ausfallprofile und anschließenden erneutem Verbinden der
Anlagenteile.
3
Montageanleitung
Montagehandleiding
Tuchwellennut
gleuf doekas
Schrauben M8
schroeven MB
Pict 7.3
• Kunststofbuis weer aanbrengen.
• Uitvalprofiel in de transportprofielen schuiven.
• De linkerzijde van de kast van het tweede scherm met de doekas
op de bout van het eerste scherm steken (de 2 koppelingsplaten
worden door middel van 2 pinnen met elkaar vastgezet (Pict 7.1).
• De rechterzijde van de kast op het transportprofiel steken en
vastschroeven.
• De verdere schermen op dezelfde wijze aan elkaar koppelen.
• Draad aanbrengen (zie punt 5.4).
• Bij een WGM 2020 Design met bogen de overige montage-
steunen en transportprofielen monteren.
• Doekassen zonder motor zo draaien, dat de gleuf van de doekas
boven is (Pict 7.1).
• De schermen spannen (zie punt 5.4).
• Afstandsbuis van links naar rechts monteren (zie ook punt 5.3 en
Pict 7.2).
• Motor aansluiten (punt 4.7.).
• Doekassen met de motor zo draaien, dat de gleuf van de doekas
boven is (Pict 7.1).
• Uitvalprofielen van de met de elkaar te verbinden schermen
ten opzichte van elkaar in de juiste positie brengen
De schermen moeten door het aandraaien van de
2 schroeven M8 vast met elkaar verbonden worden
(Pict 7.3).
Daarna worden de eindposities van het uitvalprofiel ingesteld
(punt 4.7.). Het functioneren van de schermen wordt gecontro-
leerd (zie punt 10.). Bovendien dient, nadat men het scherm één
keer heeft in en uit laten lopen, de positie van de uitvalprofielen
ten opzichte van elkaar, gecontroleerd en eventueel gecorrigeerd
te worden. Het corrigeren geschiedt door middel van het losdraai-
en van de 2 klemschroeven (Pict 7.3). Daarna worden de uitvalpro-
fielen opnieuw in de juiste positie gebracht en worden de schermen
opnieuw met elkaar verbonden.
