- Seite 1 SATAgraph ™ Betriebsanleitung - Operating instructions Instrucciones de servicio...
- Seite 3 Gerätes/der Lackierpistole oder jeglicher Veränderung oder Kombination mit ungeeigne- ten Fremdteilen können Sachschäden, ernste Gesundheitsschäden der eigenen Person, von fremden Personen und Tieren bis hin zum Tode die Folge sein. SATA übernimmt für diese Schäden (z.B. Nichteinhaltung der Betriebsanleitung) keinerlei Haftung. Die anwendbaren Sicherheitsvorschriften, Arbeitsplatzbestimmungen und Arbeitsschutzvorschriften des jeweiligen Landes oder Verwendungsgebietes des Gerätes/der Lackierpistole sind zu beachten und einzu-...
-
Seite 4: Funktionsbeschreibung

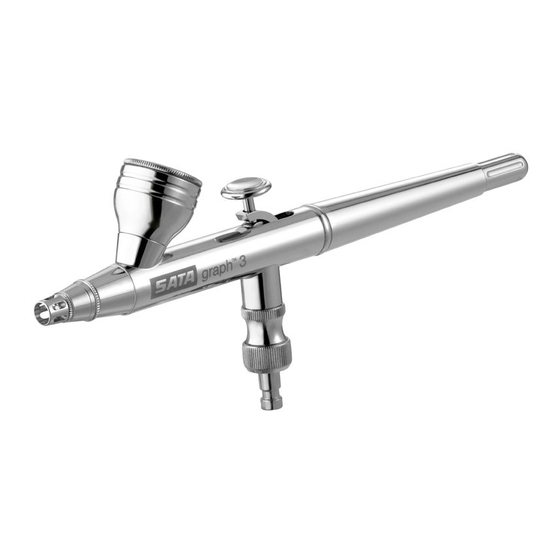

(58 psi) 2. Funktionsbeschreibung Bei der SATAgraph 3 handelt es sich um eine „Double-Action“ Airbrush-Lackierpistole bei der die Druckluft- und Materialmenge unabhängig von einander gesteuert und dosiert werden kann. Durch Drücken auf den Abzugshebel (1) wird die Druckluft freigegeben und die Druckluftmenge geregelt. -
Seite 5: Richtige Einstellung Des Pistoleneingangsfließdruckes
Versand mit Korrosionsschutzmittel behandelt und sollte daher vor dem Gebrauch mit Verdünnung oder Reinigungsmittel durchgespült werden. Nichtbeachtung dieses Sicherheitshinweises kann zu Beschädigungen und Verletzungen, bis hin zum Tode, führen. SATA übernimmt keine Haftung für eventuelle Folgen der Nichtbeachtung. 4.1 Luftdruck Der Arbeitsdruck liegt bei ca. -
Seite 6: Düsensatzwechsel (Ohne Werkzeug)
SATA-Garantie erlischt. Düsensätze: 134643 0,15 für SATAgraph 3 (ohne Markierung) 134650 0,25 für SATAgraph 3 (1 Kerbe auf Farbnadel, Farb-/Luftdüse) 134668 0,45 für SATAgraph 3 (3 Kerben auf Farbnadel, Farb-/Luftdüse) 134676 0,65 für SATAgraph 3 (4 Kerben auf Farbnadel, Farb-/Luftdüse) 5. -
Seite 7: Mögliche Funktionsstörungen
Betriebsanleitung SATAgraph 3 Wichtiger Hinweis: Pistole kann mit Löse- oder Reinigungsmitteln von Hand oder in einer konventionellen Pistolenwaschmaschine gereinigt werden. Folgende Maßnahmen beschädigen die Pistole/Einrichtungen und können ggf. zum Verlust des Explosionsschutzes und zum völligen Verlust von Gewähr- leistungsansprüchen führen: - Einlegen der Pistole in Löse- oder Reinigungsmittel länger als... -
Seite 8: Garantiebedingungen
Betriebsanleitung SATAgraph 3 8. Garantiebedingungen Für Lackierpistolen leisten wir eine Garantie von 12 Monaten, die mit dem Tage des Verkaufs an den Endabnehmer beginnt. Die Garantie erstreckt sich auf den Materialwert von Teilen mit Fabrikations- und Materialfehlern, die sich innerhalb der Garantiezeit herausstellen. Ausgeschlossen sind Schäden, die durch ungeeignete oder unsachgemäße Verwendung, fehlerhafte Montage bzw. -
Seite 9: Eu-Konformitätserklärung
Betriebsanleitung SATAgraph 3 9. EU-Konformitätserklärung Hersteller: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund seiner Konzeption, Konstruktion und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheitsanforderungen der Richtlinie 94/9/EG, EU-Richtlinie 2014/34/EU einschließlich der zum Zeitpunkt der Erklärung geltenden Änderungen entspricht und gemäß... -
Seite 11: Features And Technical Data
SATA, the SATA Logo and/or other SATA products referenced herein are either registered trade- marks or trademarks of SATA GmbH & Co. KG in the U.S. and/or other countries. The names of companies and products mentioned herein may be the trademarks of their respective owners. -
Seite 12: Functional Description
(58 psi) 2. Functional Description The SATAgraph 3 is a „Double Action“ airbrush paint spray gun allowing to control and to dose compressed air supply and material flow independently from each other. By pushing the trigger (1) the compressed air is released, and the compressed air volume is regulated. When pulling back the trigger (1), the needle is pulled out of the paint nozzle, and material flow is released. - Seite 13 Failure to respect this safety warning may result in damage and injuries, even death at worst. SATA does not take any responsibility for possible results of such failure. 4.1 Air pressure The operating pressure is approx.
-
Seite 14: Cleaning And Maintenance
Nozzle sets: 134643 0,15 for SATAgraph 3 (without marking) 134650 0,25 for SATAgraph 3 (1 groove on paint needle, paint nozzle/air cap) 134668 0,45 for SATAgraph 3 (3 grooves on paint needle, paint nozzle/air cap) 134676 0,65 for SATAgraph 3 (4 grooves on paint needle, paint nozzle/air cap) 5. - Seite 15 Operating Instructions SATAgraph 3 Important Notice: Gun may be cleaned with solvent or cleaning agents manually or in a conventional gun washing machine. The following actions damage the gun/system, may lead to the loss of the explosion- proofness approval and entirely annull any warranty claims:...
-
Seite 16: Guarantee Conditions
Operating Instructions SATAgraph 3 8. Guarantee conditions During the period of twelve (12) months from the date of original purchase, SATA will repair or replace the product without charge for parts or labour subject to the following conditions. The warranty covers the value for production parts or defects in material during the warranty period. - Seite 17 Operating Instructions SATAgraph 3 9. EC Declaration of Conformity Manufacturer: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim We hereby declare that the product named in the following, on the basis of its conception, construc- tion and type of construction in the model we have brought on the market, corresponds to the funda-...
-
Seite 19: A Tener En Cuenta
SATA, el logotipo de SATA y otros productos SATA, mencionados en este contexto, son marcas registradas o marcas de la empresa SATA GmbH & Co. KG en los EE.UU. o en otros países. 1. Versión de envío y características técnicas 1.1. -
Seite 20: Descripción Funcional
Instrucciones de servicio SATAgraph 3 1.2. Versión de depósito colgante longitud 3m (max. 4 bares) - contenido • Pistola con boquilla 0,25 conforme la versión de entrega • Depósito colgante con tapa de 5 ml • Presión de trabajo entre 1,0 y 3,0 bares •... -
Seite 21: Puesta En Funcionamiento
Si no se tiene en cuenta esta instrucción de seguridad, pueden suceder averías y accidentes, hasta mortales. SATA no se responsabiliza de eventuales secuelas debidas a incumplimiento de las normas. 4.1 Presión de aire La presión de trabajo es de aproximadamente 1 - 3 bares. -
Seite 22: Limpieza Y Mantenimiento
Juegos de boquillas: 134643 0,15 para SATAgraph 3 (sin marcación) 134650 0,25 para SATAgraph 3 (1 entalladura en la aguja de pintura, boquilla de pintura y de aire) 134668 0,45 para SATAgraph 3 (3 entalladuras en la aguja de pintura,... - Seite 23 Depósito de gravedad con tapa de 2,5 ml 134775 Depósito de gravedad con tapa de 5 ml 134783 Depósito de gravedad con tapa de 5 ml 134817 Tapa de la aguja SATAgraph 3 32615 Paquete con 3 boquillas de acoplamiento y juntas 134833 Pieza final, cpl. 32987 Manguera PVC, cpl.
-
Seite 24: Condiciones De Garantía
9. Declaración de conformidad de la UE Las pistolas de embarnizar de SATA han sido desarrolladas, construidas y fabricadas en concordancia con las directrices europeas 98/37/CEE y 94/9/CEE. Se aplicaron para ello las siguientes normas armo- nizantes: DIN EN 292, Seguridad de máquinas, aparatos y sistemas, DIN EN 1953, DIN 31000, DIN... -
Seite 25: Declaración De Conformidad Ce
Instrucciones de servicio SATAgraph 3 9. Declaración de conformidad CE Fabricante: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Mediante el presente documento declaramos que el producto mencionado a continuación, debido a su concepción, construcción y tipo de ejecución en la variante comercializada por nosotros, se cor- responde con las exigencias básicas de seguridad de la directiva 94/9/CE, directiva UE 2014/34/UE,... - Seite 27 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 Fax +49 7154 811-196 E-Mail: info@sata.com www.sata.com...
