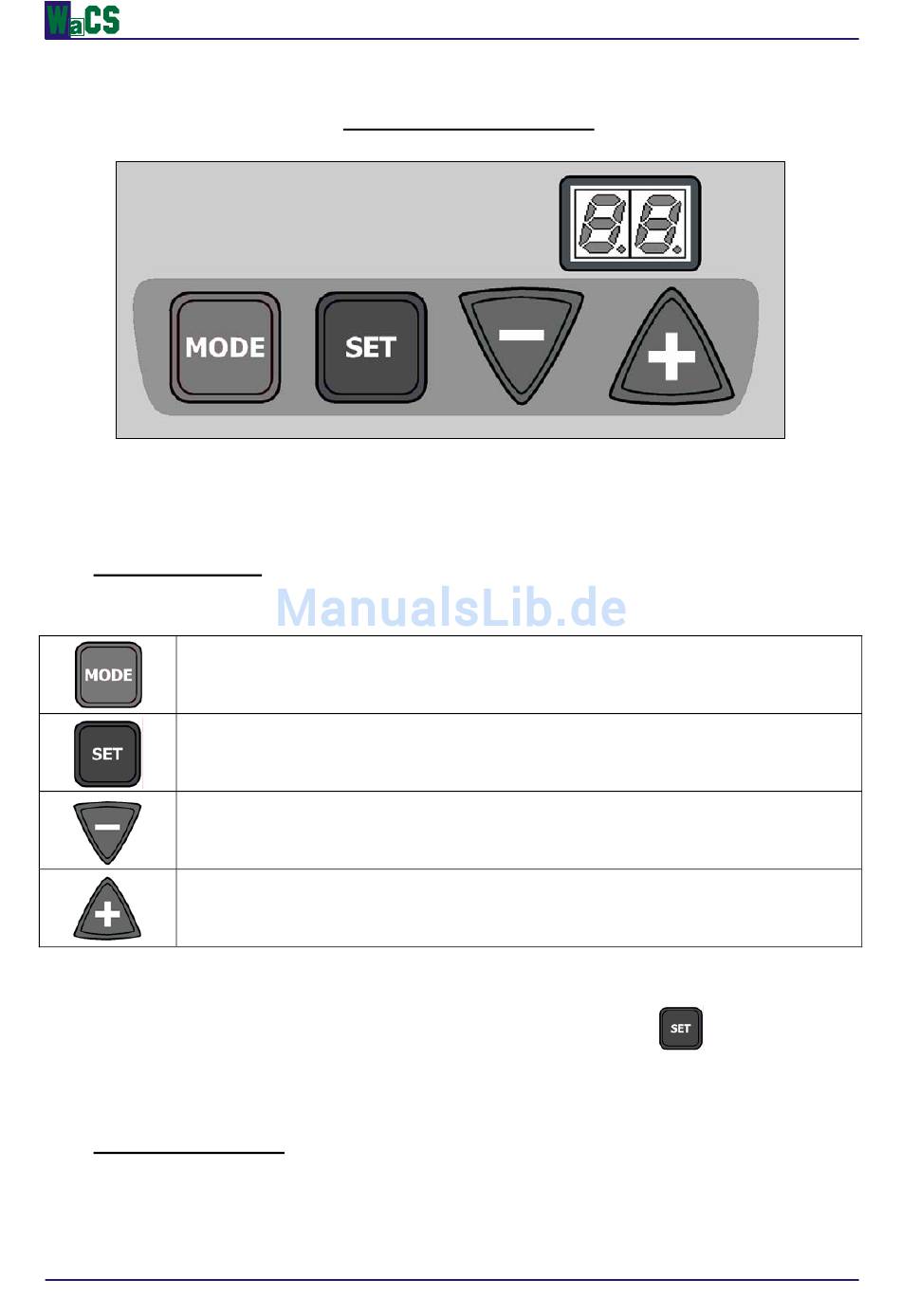

Abb. 4: Tastatur und Display PWM.
Auf der Stirnseite des PWM befindet sich eine Steuertatstatur mit 4 Tasten und ein 2-Positions-Display, über
das Größen, Zahlenwerte und eventuelle Sperr- und Schutzstatusanzeigen angezeigt werden.
3.1 Tastenfunktionen
Mit der Taste MODE gelangt man zu nachfolgenden Positionen innerhalb der einzelnen
Menüs
Taste SET drücken, um das Menü zu verlassen und zu normalen Anzeige
zurückzukehren.
Diese Taste drücken, um den aktuellen Wert zu verringern.
Bei jedem Drücken dieser Taste wird der Wert für mindestens 5 Sekunden angezeigt.
Danach erscheint für 1 Sekunde der Identifikator.
Diese Taste drücken, um den aktuellen Wert zu vergrößern.
Bei jedem Drücken dieser Taste wird der Wert für mindestens 5 Sekunden angezeigt.
Danach erscheint für 1 Sekunde der Identifikator.
Hinweis:
Durch Drücken der Tasten + oder – wird die angewählte Größe verändert und sofort im
Dauerspeicher (EEPROM-Speicher) gespeichert. Das versehentliche Abschalten der Maschine führt
nicht zum Verlust des soeben eingegebenen Parameterwerts. Die Taste
zur Rückkehr zur Statusanzeige der Maschine. Zum Abspeichern der vorgenommen Änderungen ist
das Drücken der Taste SET nicht erforderlich.
3.2 Anzeigemodalitäten
Für die Größen werden ein alphanumerischen Identifikator und der entsprechende Wert angezeigt. Die
jeweilige Bedeutung der alphanumerischen Identifikatoren wird in der Tabelle im Abschn. 3.3. angegeben.
Wenn eine Nachricht ausgegeben wird (z. B. eine Fehlermeldung) erscheinen zwei statische Zeichen. Wird
zum Identifikator auch der Zahlenwert angegeben, wechseln die Anzeige von Identifikator und Wert sich ab.
Betriebsanleitung V 1.3
Betriebsanleitung
3
TASTATUR UND DISPLAY
PWM 230 1-Basic
dient ausschließlich
12
