) angeschlossen.

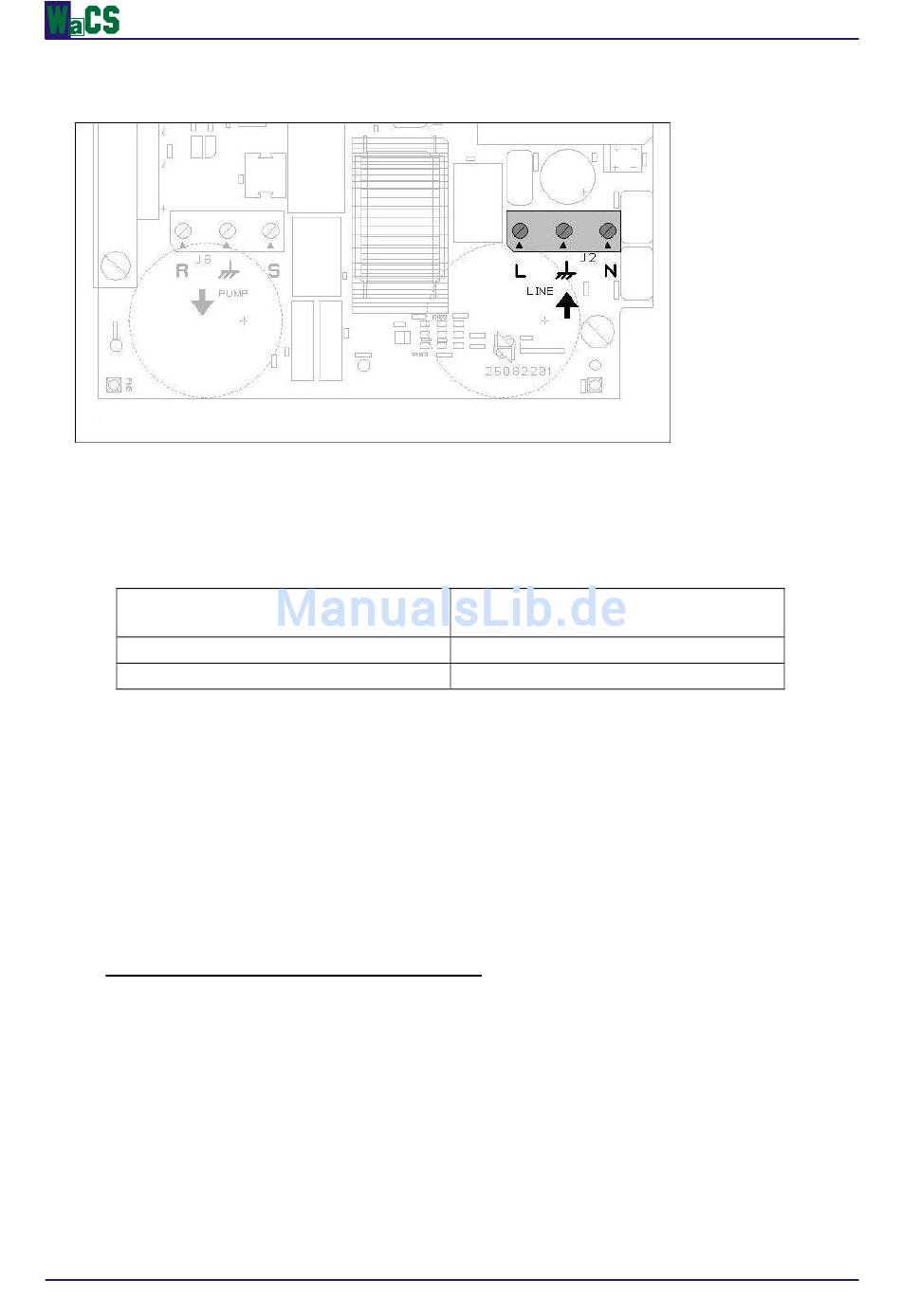

Abb 2: Versorgungsanschlüsse
Wenn eine Elektropumpe mit der zulässigen Höchstleistung installiert wird, muss der Kabeldurchschnitt des
Versorgungskabels größer oder gleich den in der Tabelle 3 Kabellänge/Kabeldurchschnitt vorgegebenen
Mindestwerten sein.
Maximale Länge der Leitung (in Metern)
Tabelle 3: Beziehung Kabellänge/Kabeldurchschnitt
Wenn Pumpen mit einer Leistung unterhalb der zulässigen Höchstleistung installiert werden, kann der
Kabeldurchschnitt der Versorgungskabel proportional zur Verringerung der Leistung vermindert werden
(Beispiel: Wenn die Leistung um die Hälfte reduziert wird, kann auch der Kabeldurchschnitt um die Hälfte
reduziert werden).
Das PWM 230 1-Basic ist mit eigenen Stromschutzvorrichtungen ausgestattet. Ein eventueller
thermomagnetischer Schutzschalter muss für 16 A ausgelegt sein.
Die Leitung zum PWM 230 1-Basic muss mit einer Erdleitung ausgestattet sein, deren Impedanz den
Vorgaben der im Betreiberland geltenden Richtlinien entspricht. Der Erdungswiderstand darf 100 Ohm nicht
überschreiten.
2.2.2
Die elektrischen Anschlüsse der Elektropumpe
Die Versorgungsspannung des Motors der Elektropumpe muss 230V 50/60 Hz einphasig sein. Die
Höchststromaufnahme des Motors darf den in Tabelle 1: Technische Merkmale
Einphasenmotoren mit einer anderen Spannung als 230V können nicht mit dem PWM 230 1-Basic
zusammen betrieben werden.
Überzeugen Sie sich anhand der Anschlusskennschilder davon, dass diese Voraussetzung erfüllt ist.
Gewöhnlich verfügen die Geräte PWM 1 Basic über ein Kabel zum Anschluss am Motor, das mit einer 220V
Steckerbuchse
endet.
Die Verbindung zwischen PWM und Elektropumpe muss über ein Kabel mit 3 Leitern erfolgen (Phase +
Neutral + Erde) auf 3-Wege-Anschluss "J6" mit der Bezeichnung "PUMP und dem ausgehenden Pfeil
benutzt (siehe Abb. 3). Für jede Länge gilt, dass der Kabeldurchschnitt größer oder gleich 1.5 mm
muss.
Betriebsanleitung V 1.3
Betriebsanleitung
0 - 20
20 - 90
Mindestdurchschnitt jeder Leitung (mm
1,5
2,5
PWM 230 1-Basic
2
)
2
sein
10
