ABB i-bus
KNX
3.2.9

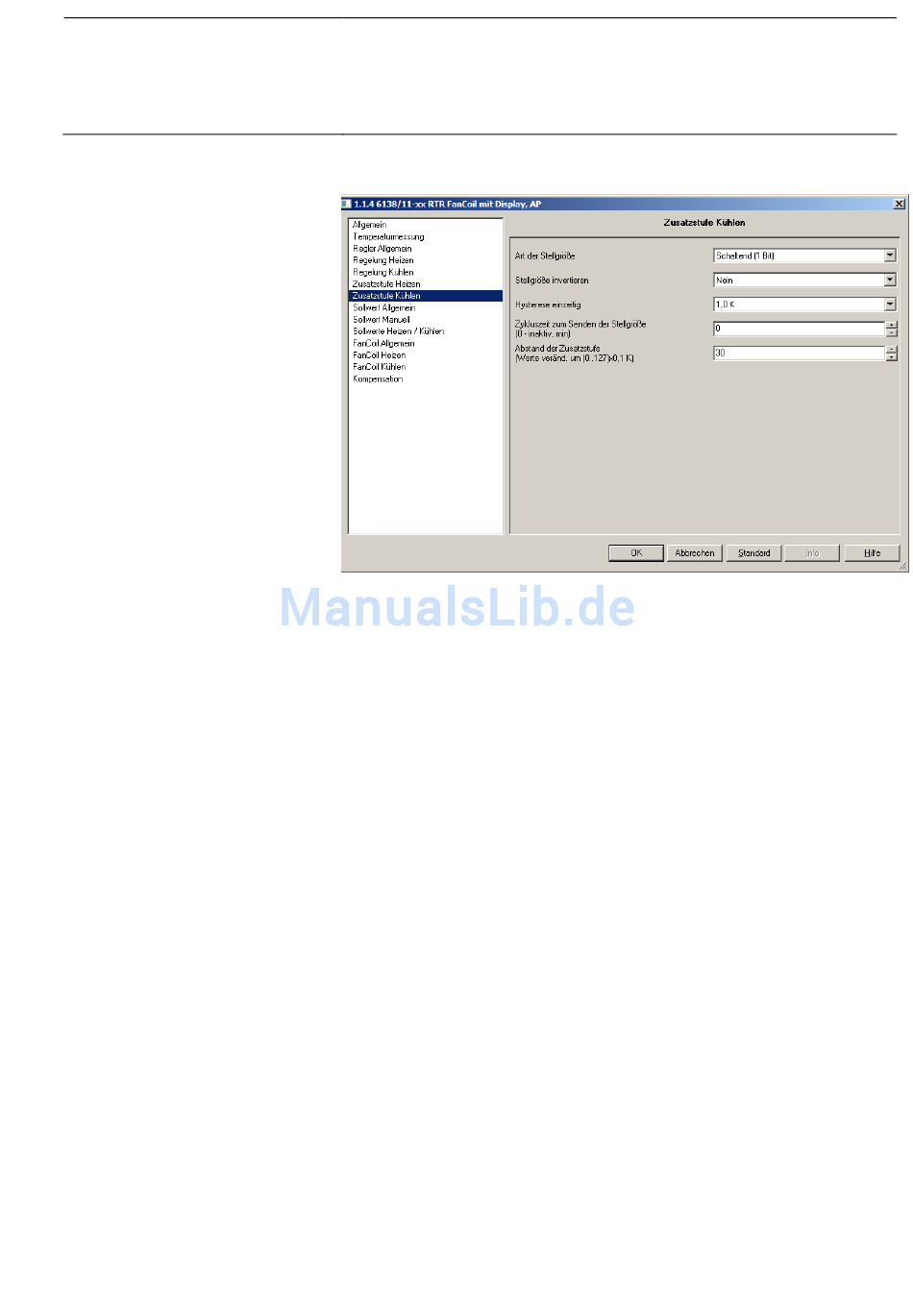

Parameterfenster
„Zusatzstufe Kühlen"
© 2009 ABB STOTZ-KONTAKT GmbH
Inbetriebnahme
Art der Stellgröße
Optionen:
- Quasi stetig (1 Byte)
- Schaltend (1 Bit)
Die Zusatzstufe Kühlen kann 1-Bit oder 1-Byte große Stellgrößen
aussenden. Wird „Schaltend 1-Bit" ausgewählt, steuert die Zusatzstufe über
ein 1-Bit-Kommunikationsobjekt eine schaltende Regelung (1-Bit) an, z. B.
einen thermoelektrischen Stellantrieb, der von einem Schaltaktor
angesteuert wird. Wird „Quasi stetig 1-Byte" ausgewählt, steuert die
Zusatzstufe über ein 1-Byte-Kommunikationsobjekt eine stetige Regelung
(1-Byte) an, z. B. einen Aktor mit integrierter Puls-Weiten-Modulation.
Dieser Parameter ist nur verfügbar, wenn die Reglerfunktionen „Kühlen"
oder „Heizen und Kühlen" benutzt werden.
Stellgröße invertieren
Optionen:
- Ja
- Nein
Über Wirksinn des Reglers wird die Stellgröße an „stromlos geöffnete" bzw.
„stromlos geschlossene" Ventile angepasst.
Dieser Parameter ist nur verfügbar, wenn die Reglerfunktionen „Kühlen"
oder „Heizen und Kühlen" benutzt werden.
40
