3.3.4 Stellgröße
© 2009 ABB STOTZ-KONTAKT GmbH
Inbetriebnahme

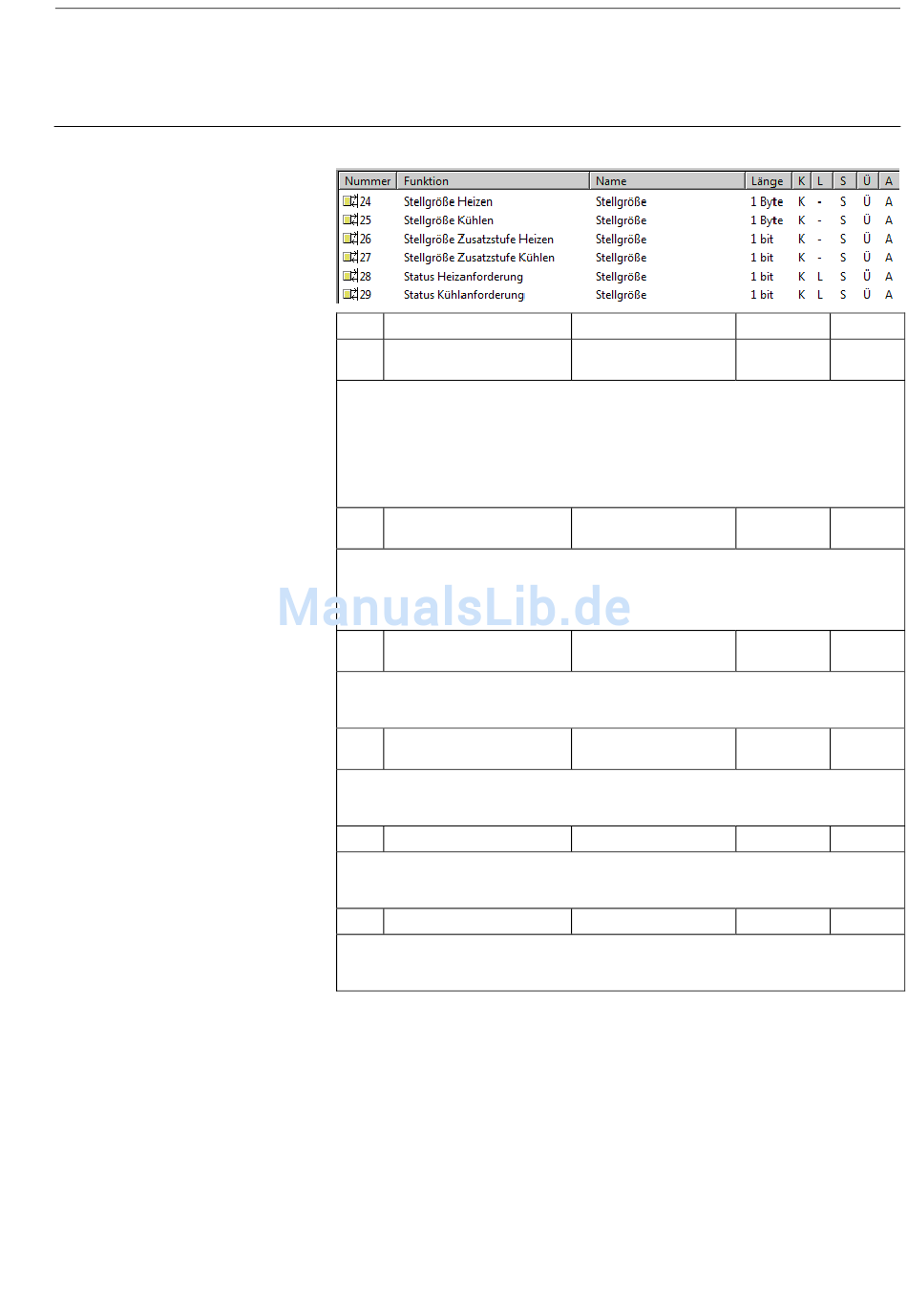

Nr Funktion
24 Stellgröße Heizen senden
2 Kanal (Vierrohrsystem)
Dieser Datenpunkt bildet das 1-Byte-Objekt bzw. 1-Bit-Objekt von KNX ab und kann nur
gesendet werden. Bei diesem Objekt handelt es sich um die Stellgröße für Heizen. Bei Fan
Coil-Systemen mit nur einem Ausgangskanal handelt es sich um das Objekt „Heizen /
Kühlen", wobei die interne Zuordnung über die externe Betriebsmodusumschaltung gesteuert
wird (siehe Index 6).
Bei Funktion als eine Nebenstelle wird über dieses Objekt die Stellgröße empfangen.
25 Stellgröße Kühlen 4-Rohr
Dieser Datenpunkt bildet das 1-Byte-Objekt bzw. 1-Bit-Objekt von KNX ab und kann nur
gesendet werden. Bei diesem Objekt handelt es sich um die Stellgröße für Kühlen.
Dieses Objekt wird nur bei 2 Kanälen (Vierrohrsystem) verwendet.
Bei Funktion als eine Nebenstelle wird über dieses Objekt die Stellgröße empfangen.
26 Stellgröße Zusatzstufe
Heizen senden
Dieser Datenpunkt bildet das 1-Byte-Objekt bzw. 1-Bit-Objekt von KNX ab und kann nur
gesendet werden. Bei diesem Objekt handelt es sich um die Stellgröße für die Zusatzstufe
Heizen (schaltend oder quasi-stetig).
27 Stellgröße Zusatzstufe
Kühlen senden
Dieser Datenpunkt bildet das 1-Byte-Objekt bzw. 1-Bit-Objekt von KNX ab und kann nur
gesendet werden. Bei diesem Objekt handelt es sich um die Stellgröße für die Zusatzstufe
Kühlen (schaltend oder quasi-stetig).
28 Anzeige Status Heizen
Dieser Datenpunkt dient als Ausgang und stellt die Information bereit, ob der Ausgang Kühlen
gerade aktiv ist (auch in den abgeschalteten Phasen eines PWM-Zyklus). Diese Information
kann bspw. für Visualisierungen nützlich sein.
29 Anzeige Status Kühlen
Dieser Datenpunkt dient als Ausgang und stellt die Information bereit, ob der Ausgang Kühlen
gerade aktiv ist (auch in den abgeschalteten Phasen eines PWM-Zyklus). Diese Information
kann bspw. für Visualisierungen nützlich sein.
Objektname Datentyp
Stellgröße 1 Byte /
1 Bit
Stellgröße 1 Byte /
1 Bit
Stellgröße 1 Byte /
1 Bit
Stellgröße 1 Byte /
1 Bit
Stellgröße 1 Bit
Stellgröße 1 Bit
Flags
K, Ü, L
K, Ü, L
K, Ü, L
K, Ü, L
K,S, Ü, L
K, S,Ü, L
