ABB i-bus
KNX
3.2.5

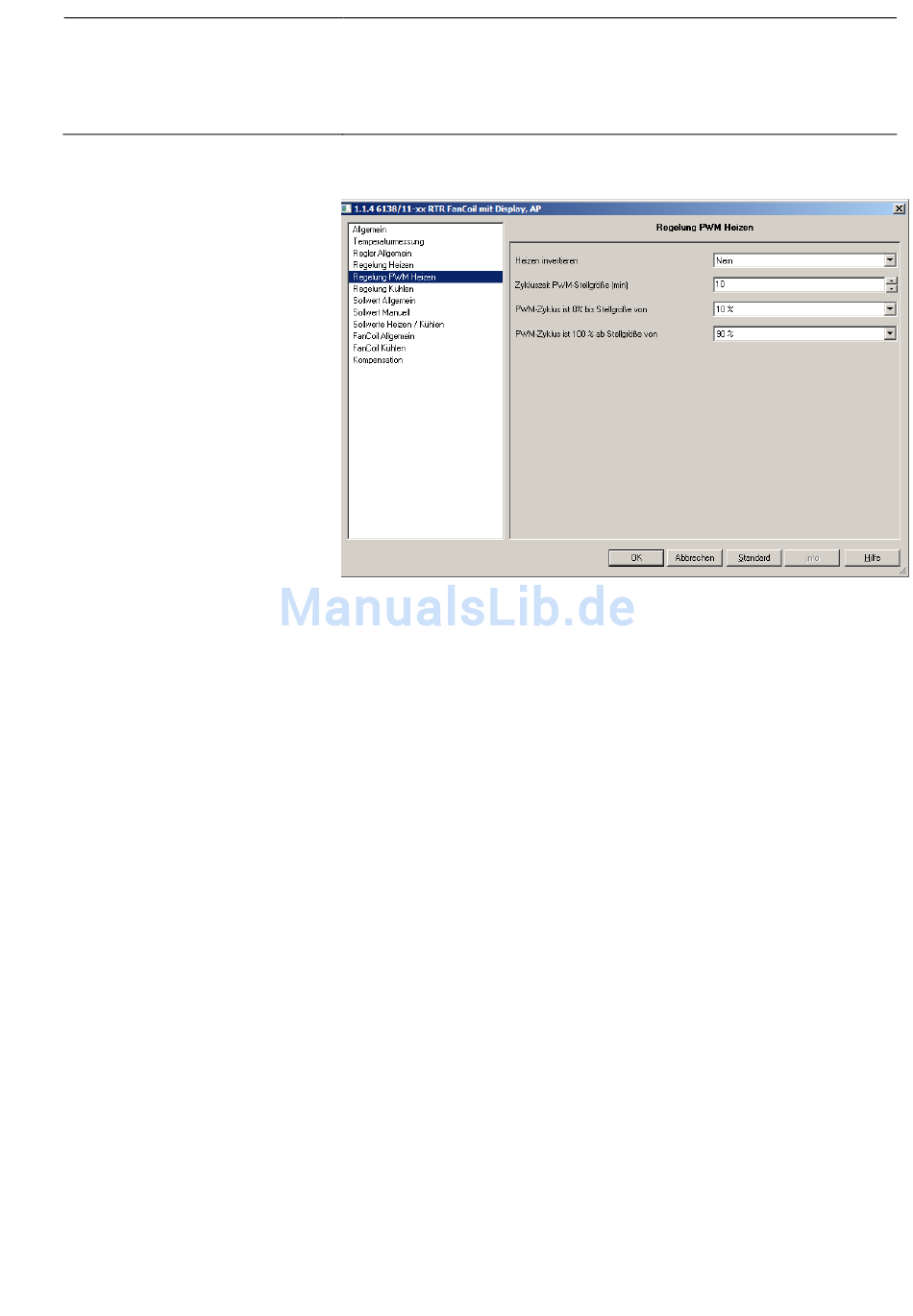

Parameterfenster
„Regelung PWM Heizen"
© 2009 ABB STOTZ-KONTAKT GmbH
Inbetriebnahme
Heizen invertieren
Optionen:
- Ja
- Nein
Über „Heizen invertieren" wird die Stellgröße an „stromlos geöffnete" bzw.
„stromlos geschlossene" Ventile angepasst.
Zykluszeit PWM-Stellgröße (min)
Optionen:
- 1 / 2 / ... / 10 / ... /60
Bei einer PWM-Regelung schaltet der Aktor den Ventilantrieb entsprechend
der Stellgröße. Dabei achtet die Regelung auf die „Zykluszeit der PWM-
Stellgröße".
Beispiel: Bei einer Zykluszeit von 10 min und einer Stellgröße von 60 % wird
der Ventilantrieb 6 min eingeschaltet und 4 min ausgeschaltet sein.
Grundsätzlich gilt für die Zykluszeit, je träger das Gesamtsystem, desto
größer kann auch die Zykluszeit eingestellt werden.
Dieser Parameter ist nur verfügbar, wenn die Reglerfunktionen „Heizen"
oder „Heizen und Kühlen" benutzt werden und der Regelungstyp Heizen auf
„PWM" eingestellt ist.
29
