5. MONTAGEHINWEISE
der zuvor gelösten Schlossschraube (30), der Unterlegscheibe (31) und der Sicherungs-
mutter (32).
•
Verfahren Sie auf die gleiche Weise mit dem rechten Pedalarm (75) und dem rechten
Schwungarm (80).

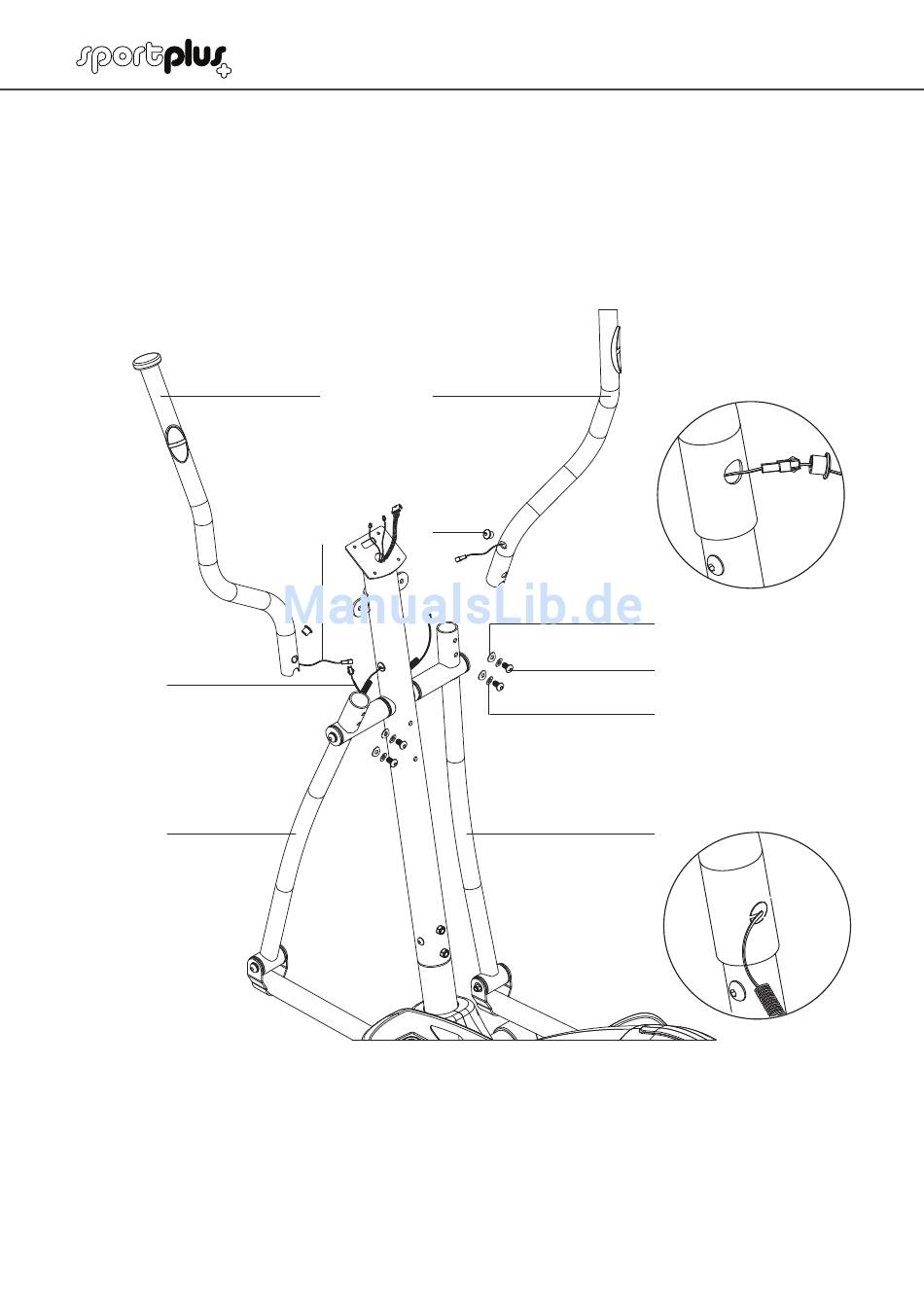

SCHRITT 6 - MONTAGE DER OBERARMTRAINER
17
21
•
Stecken Sie den rechten Oberarmtrainer (15) auf den rechten Schwungarm (80).
VERHINDERN SIE QUETSCHSTELLEN AN DEN KABELVERBINDUNGEN!
•
•
Fixieren Sie diese Verbindung mit 2 Inbusschrauben (7) mit jeweils 1 aufgelegten Federring (8)
und einer aufgelegten Unterlegscheibe (34). Verfahren Sie auf die gleiche Weise mit dem
linken Oberarmtrainer (13) und dem linken Schwungarm (21).
•
Verbinden Sie die Handpulskabel der Oberarmtrainer mit den Handpulskabeln des Len-
kerrohres (23).
•
Führen Sie dann die Handpulskabel zurück in die Oberarmtrainer und stecken Sie die
Steckhülse in die Aussparung an den Oberarmtrainern.
13
15
23
11
12
34
7
8
80
