Der fixe Korrekturfaktor beträgt -3,9°C (Dip-Schalter 4 auf
Position ON).
Der dynamisch Korrekturfaktor (Dip-Schalter 4 auf Position
OFF) ist vom Status des Gebläsekonvektors abhängig und
kann einen Maximalwert von di -4,5°C erreichen.
Frost Protection (Frostschutz)
Der Frostschutz überwacht auch bei ausgeschaltetem
Gebläsekonvektor und Wahlschalter (A) auf OFF, dass die
Raumtemperatur nie auf den Gefrierpunkt absinkt.
Sollte die Temperatur unter 7°C sinken, startet der
Thermostat den Gebläsekonvektor auf Heizbetrieb mit
Sollwert bei 12°C und Lüftung auf AUTO, sofern die
Wassertemperatur dies zulässt, der Gebläsekonvektor mit
Strom versorgt wird und die Luftklappe (bei Modellen mit
manuell verstellbarer Klappe) geöffnet ist.
Der Frostschutzbetrieb wird wieder unterbrochen, sobald
die Temperatur über 9°C liegt.
Notbetrieb
Bei Beschädigung der Fühler verhält sich der elektronische
Raumthermostat wie folgt:
- Schaden am Raumtemperaturfühler SA, der Thermostat
schaltet auf "Notbetrieb" um, was durch das Blinken der
weißen LED (D) angezeigt wird.
Bei Wahlschalter (A) auf Position OFF ist der
Lüfter ausgeschaltet.
Bei Wahlschalter (A) auf Position AUTO, V1, V2 und V3
führt der Lüfter die Ein-/Auszyklen aus; unter dieser
Bedingung wird die vom Gerät abgegebene Leistung
manuell mit dem Temperatur-Wahlschalter (B) gewählt. Bei
Drehung nach rechts verlängert sich der Ein-Zyklus. Bei
Drehung nach links wird dieser kürzer.
- Schaden am Wasserfühler SW, der Thermostat schaltet auf
THERMOSTATSTEUERUNG MIT STUFENLOSER LEISTUNGSREGELUNG
-3,6
-2,7
Motorisierte Klappe oder Ventil
Thermostatsteuerung mit stufenloser Leistungsregelung im normalen Einstellbereich
-4,8
-3,6
Lüftung
Motorisierte Klappe oder Ventil
Thermostatsteuerung mit stufenloser Leistungsregelung im erweiterten Einstellbereich
V3
Tset
Warm
V2
V1
Lüftung
-1,8
0,9
0,4
V3
Tset
Warm
V2
V1
-2,4
0,4
"Saisonwechsel laut Sollwert" um.
Die Lüftung ist immer eingeschaltet.
Der Saisonwechsel erfolgt nach folgenden Regeln:
a) sollte der Thermostat auf Kühlen eingestellt sein und die
Thermostatanforderung um 5°C unter dem eingestellten
Sollwert liegen, fordert der Thermostat automatisch den
Heizbetrieb an.
b) sollte der Thermostat auf Heizen eingestellt sein und die
Thermostatanforderung um 5°C über dem eingestellten
Sollwert liegen, fordert der Thermostat automatisch den
Kühlbetrieb an.

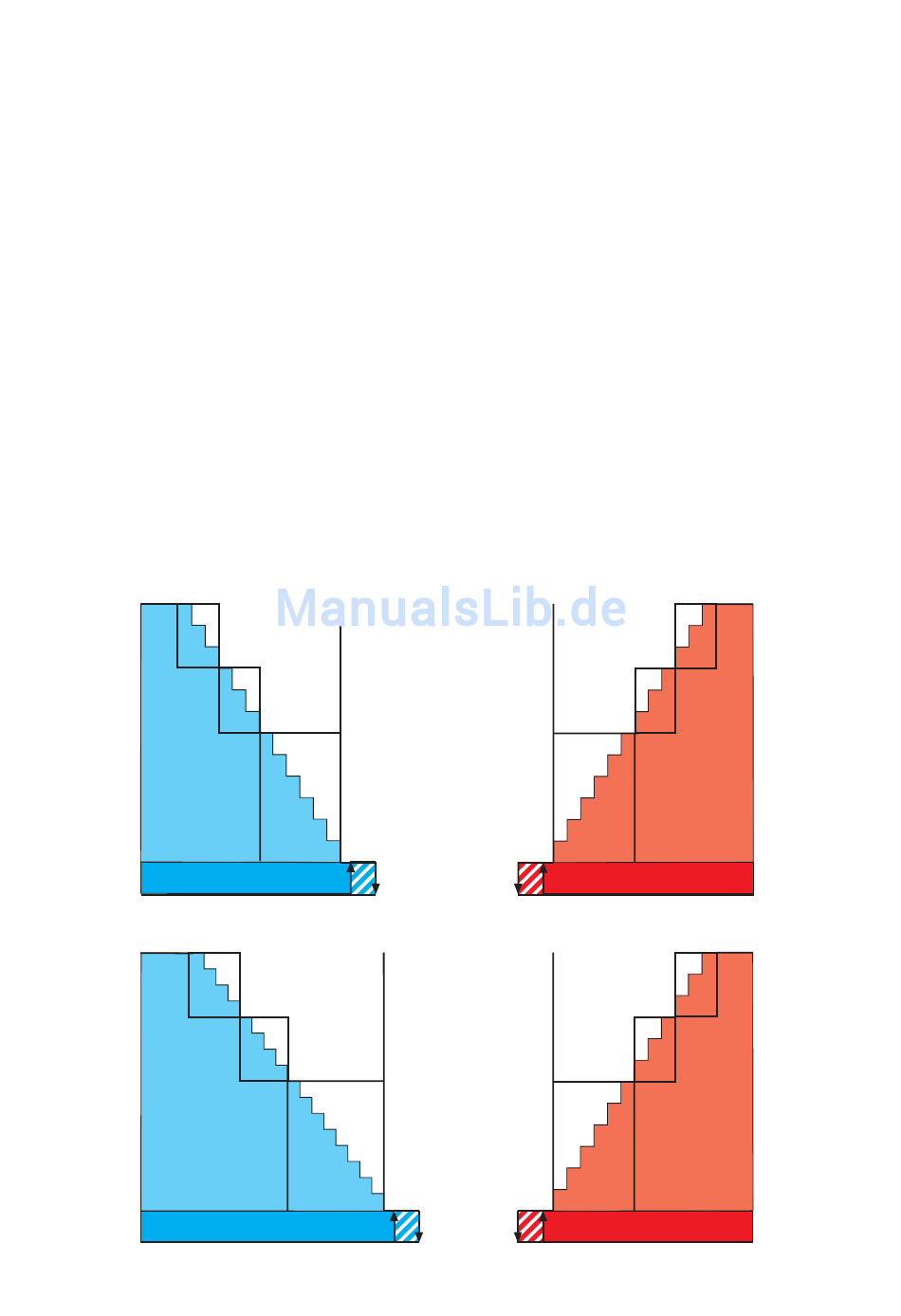

Thermostatsteuerung mit stufenloser Leistungsregelung
Diese Einstellung (Dip-Schalter 1 auf Position OFF) ermögli-
cht die Beibehaltung der gewünschten Raumtemperatur
durch die stufenlose Regelung der vom Gerät abgegebenen
Leistung; dazu werden Umschaltzyklen des Lüfters mit
variablem Duty Cycle ausgeführt.
Für den Kühlbetrieb und Heizbetrieb werden je 12 ver-
s c h i e d e n e L e i s t u n g s s t u f e n v e r w e n d e t , s o f e r n d e r
Normale Einstellbereich (Dip-Schalter 2 auf Position OFF)
gewählt wird. Wird hingegen der Erweiterte Einstellbereich
(Dip-Schalter 2 auf Position ON) gewählt, werden für den
Kühlbetrieb 12 und für den Heizbetrieb 16 verschiedene
Leistungsstufen verwendet.
Die in den Abbildungen dargestellten Rechtecke (V1, V2
und V3) zeigen die verschiedenen Leistungsstufenbereiche:
V1 bedeutet, dass die Leistung mit Zyklen V1-OFF
(Mindestdrehzahl und aus) mit fixer Zeitdauer und Ände-
rung der Zeitdauer der Phase V1 im Bezug auf die Phase
OFF geregelt wird.
V2 bedeutet, dass die Leistung mit Zyklen V2-V1 (Mittlere
Drehzahl und Mindestdrehzahl) mit Änderung der Zeitdauer
Tset
Kalt
V1
-0,9
-0,4
Motorisierte Klappe oder Ventil
Tset
Kalt
V1
0,9
-0,9
-0,4
Motorisierte Klappe oder Ventil
V3
3,6
V2
2,7
Lüftung
1,8
V3
3,6
V2
2,7
Lüftung
1,8
