VERFÜGBARE VERSIONEN
Die Serie OMNIA HL ist in der Farbkombination erhältlich:
HL xx
Gehäuse in Weiß RAL9002.
Kopfteil und Sockel (Zubehörteil) in der Farbe
RAL7044.
Die Gebläsekonvektoren der Serie OMNIA HL sind in 4
Größen lieferbar:
OMNIA HL 11
OMNIA HL 16
OMNIA HL 26
OMNIA HL 36
Ausführungen:
HL C
Mit eingebautem elektronischen Raumthermostat.
Gehäuse in Weiß RAL9002, Kopfteil und Sockel
(Zubehörteil) in der Farbe RAL7044.
HL S
Ohne Bedientafel, für Installationen mit optionaler,
externer Bedientafel. Besonders geeignet für
Deckeninstallation.
Gehäuse in Weiß RAL9002, Kopfteil und Sockel
(Zubehörteil) in der Farbe RAL7044.
6
BESCHREIBUNG DER KOMPONENTEN
BEDIENTAFEL
Die Bedientafel (sofern vorgesehen) ist im Kopfteil des
Gebläsekonvektors eingebaut und durch eine Klappe geschützt.
Es ist auch eine eigens für die Deckeninstallation geeignete
Ausführung (HL S) ohne Bedientafel lieferbar, die für die
Verwendung mit externen Bedientafeln vorgesehen ist.
Die an den Gebläsekonvektoren OMNIA HL C
installierten Bedientafeln ermöglichen die Steuerung eines
3-Weg-Wasserventils (Zubehörteil VCH).
ELEKTRONISCHER RAUMTHERMOSTAT
(AUSFÜHRUNGEN HL C)
(AUSFÜHRUNGEN HL PC):

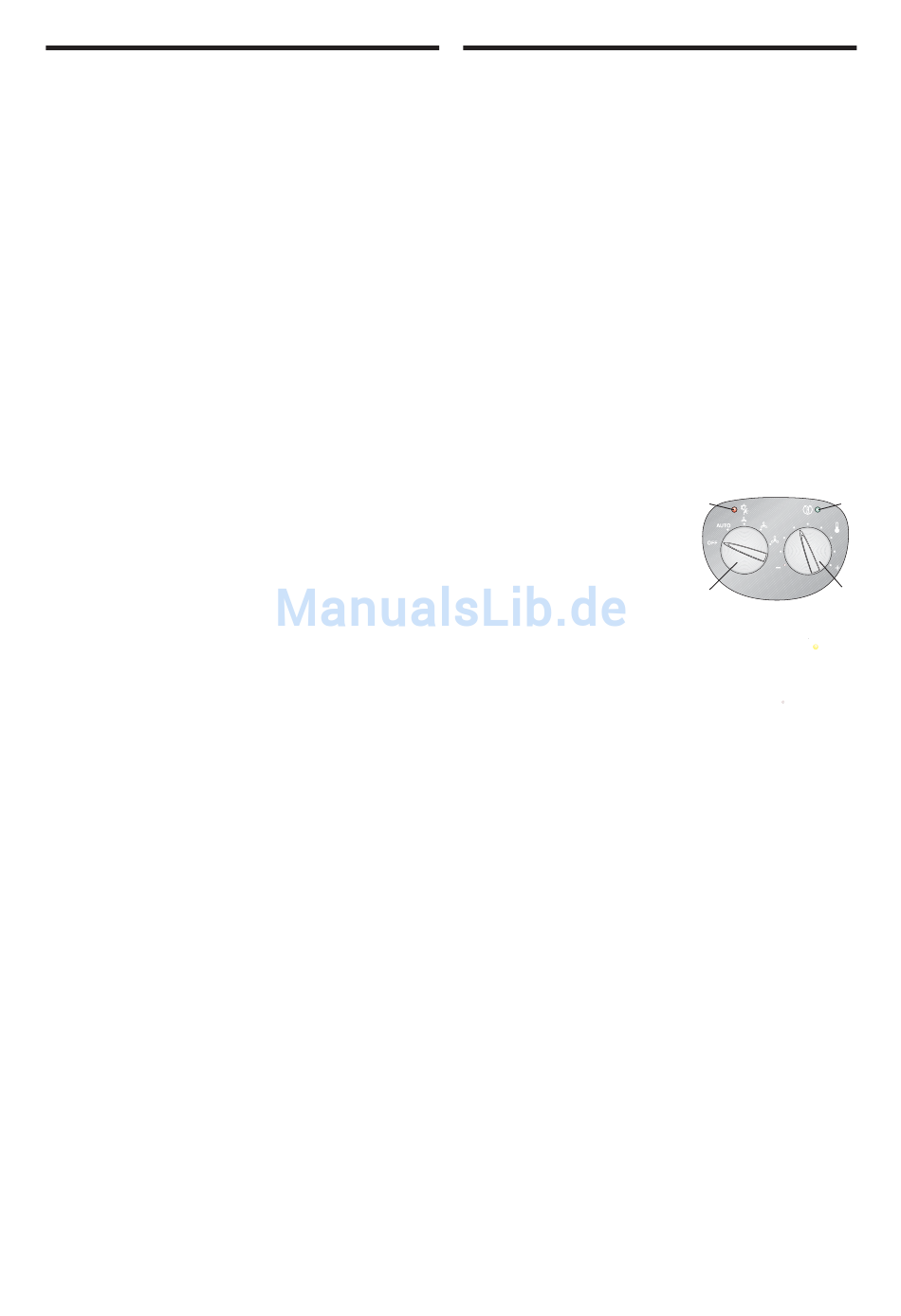

Die Bedientafel steuert über den
Drehschalter
(A)
das
/Ausschalten und die Wahl der
Ventilatordrehzahl.
Über den Drehschalter (B) wird die
gewünschte Temperatur eingestellt.
Die LED (C) und (D) zeigen den
Betriebsstatus an.
Die
Gebläsekonvektoren
Raumthermostat werden betriebsbereit mit einer
Standardkonfiguration geliefert, können aber durch den
Installateur unter Anwendung geeigneter, über die
Bedientafel gesteuerter Zubehörteile an die spezifischen
Anlagenanforderungen angepasst werden; außerdem kön-
nen die Funktionen über die Dip-Schalter individuell gere-
gelt werden (siehe EINSTELLUNGEN DER DIP-SCHALTER).
Die Funktionen sprechen im Allgemeinen, bis auf
Sonderfälle, sofort auf die Steuerungen an.
Anlagentypen
Die Gebläsekonvektoren der Serie OMNIA HL sind für 2-
Leiter-Systeme geplant.
Die an den Gebläsekonvektoren OMNIA HL
installierten Bedientafeln ermöglichen die Steuerung eines
3-Weg-Wasserventils (Zubehörteil VCH).
Lüftung
Die Lüftung ist nur bei geöffneter Klappe möglich; bei den
Modellen ohne motorisierte Klappe ist diese manuell zu öffnen.
Die dreistufige Lüftung kann sowohl manuell mit dem (A)
auf Position V1, V2 und V3 (der Lüfter läuft mit Ein-
/Auszyklen auf der gewählten Geschwindigkeit) als auch
automatisch mit Wahlschalter auf Position AUTO (die
Ventilatordrehzahl wird je nach Raumbedingungen und
Einstellungen der Dip-Schalter vom Thermostat aus
gesteuert) gesteuert werden.
Fühlerkorrektur
Es besteht die Möglichkeit, beim Heizbetrieb den für den
durch den Raumtemperaturfühler gemessenen Wert
anzuwendenden Korrekturfaktor zu wählen; Zweck dieser
Wahl ist die Korrektur des Überhitzungseffekts, der im
Gebläsekonvektor stattfindet.
C
Ein-
A
mit
elektronischem
D
B
