ELEKTROSTATISCH GELADENER LUFTFILTER
blinkende LED an, dass sich die Wassertemperatur nicht für
den eingestellten Betriebsmodus eignet.
ELEKTROSTATISCH GELADENER LUFTFILTER
Feuerbeständigkeit Klasse 2 (UL 900).
Leicht herausnehmbar wird er zusammen mit dem
Gebläsekonvektor in einer versiegelten Verpackung geliefert,
die erst zum Zeitpunkt des Gebrauchs geöffnet werden darf.
Der elektrostatisch geladene Filter kombiniert die normale
mechanische Filterung der durchströmenden Luft mit der
elektrostatischen Anziehung des Staubs, wodurch das
Filtervermögen beträchtlich erhöht wird. Bessere Wirksamkeit
insbesondere für besonders kleine Partikel (<1
Die elektrostatische Ladung des Filters hält ab dem Öffnen der
Verpackung 2 Jahre lang; danach funktioniert der Filter wie ein
normaler Filter. Aus diesem Grund ist es empfehlenswert, den
Filter alle 2 Jahre durch einen Neuen zu ersetzen. Den Filter oft
reinigen: den angesammelten Staub mit einem Staubsauger ent-
fernen; die Anwendung von Wasser und Reinigungsmitteln
beschleunigt die elektrostatische Entladung stark.
GRUPPE DES ELEKTROVENTILATORS
Diese ist direkt am Rahmen montiert und besteht aus extrem
geräuscharmen und kompakten Radialventilatoren mit dop-
pelter Ansaugung. Der Elektromotor ist gegen Überlastung
geschützt und hat fünf Geschwindigkeitsstufen und einen
Kondensator ohne Leerlauf, der mit den Ventilatoren ver-
bunden ist und auf elastischen Halterungen sitzt.
Die Ventilatorschaufeln sind kontrollierbar (durch Personal mit
spezifischen technischen Kenntnissen), wodurch die
Innenteile auch sorgfältig gereinigt werden können.
WÄRMETAUSCHER FÜR DEN THERMISCHEN
AUSTAUSCH
2-Reihen-Wärmetauscher aus Kupferrohr und Alu-
Verrippung, die durch die mechanische Ausdehnung der
Rohre blockiert wird. Die Kollektoren sind mit
Innengewindeanschlüssen und Luftauslassventilen im obe-
ren Teil des Wärmetauschers ausgestattet.
Der Austauscher kann am Bau umgekehrt werden.
ABFLUSS FÜR KONDENSWASSER
Anschluss für den Ablauf des Kondensats, das von der
Einheit im Kühlbetrieb erzeugt wird.
HYDRAULIKANSCHLÜSSE
Die an der linken Seitenwand befindlichen Anschlüsse
verfügen über einen Innengewinde. Vorgesehen ist die
Möglichkeit, den Wärmetauscher zu drehen.
TRAGENDE STRUKTUR
Bestehend aus entsprechend starkem, durch Verzinkung
gegen Oxidation geschütztem Blech, ausgestattet mit
Wärmeisolierung
mit
Feuerbeständigkeitsklasse 1.
Im hinteren Teil sitzen die Bohrungen für die
Wandbefestigung. Für die Modelle mit Wandbefestigung
sind zur einfacheren Installation zwei Bügel vorgesehen, die

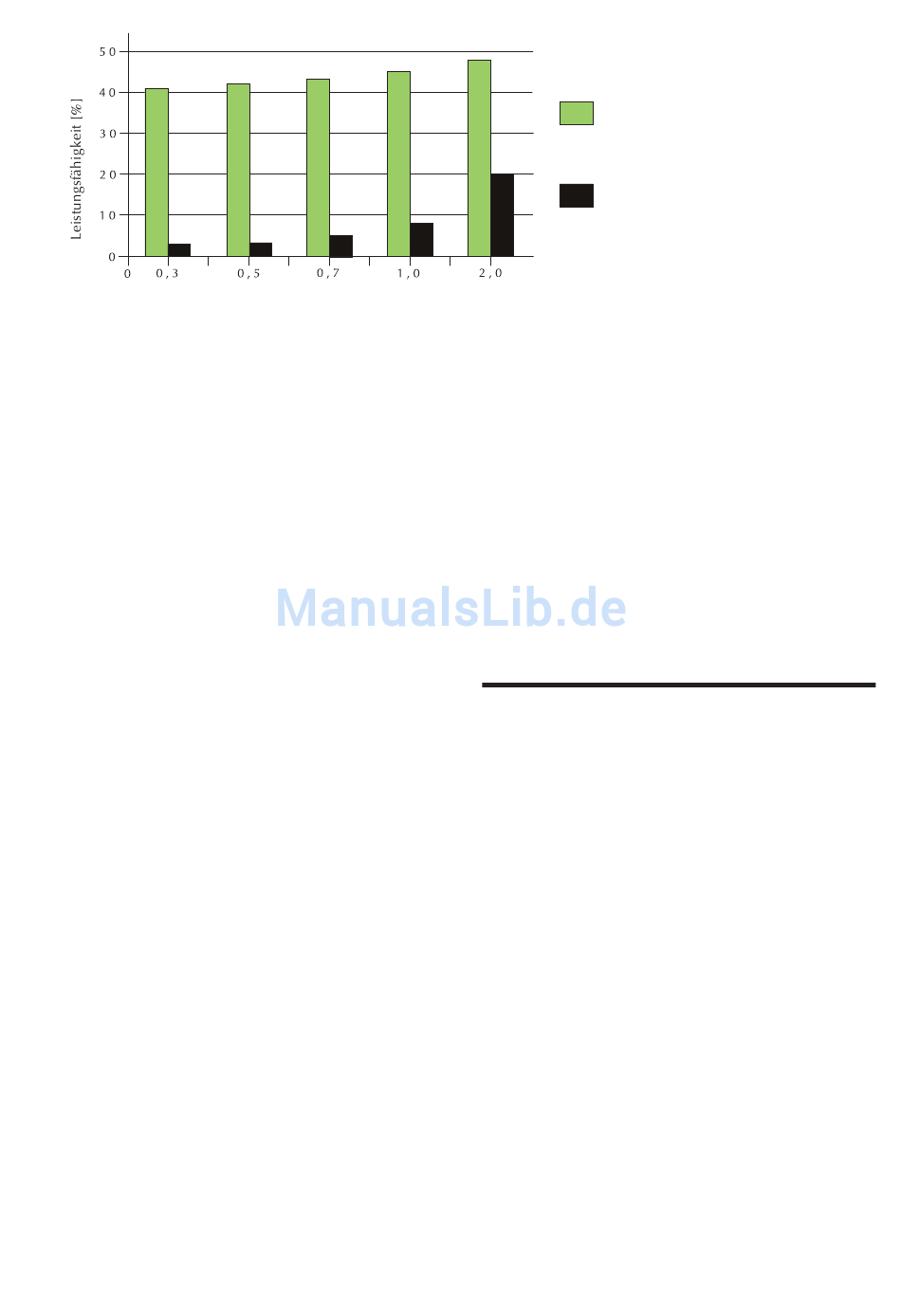

Partikel-Durchmesser [µm]
geschlossenen
Durchströmungsgeschwindigkeit: 1 m/sec
an den Flanken des Rahmens fixiert werden. Jedes Gerät ist
mit einer Kondensatsammelwanne ausgestattet, die zur
sorgfältigen Reinigung abgenommen werden kann (die
Reinigung darf nur durch Personal mit den spezifischen
technischen Kenntnissen durchgeführt werden).
ABDECKUNG
Bestehend aus Kunststoff und entsprechend behandeltem und
mit Polyesterpulver lackiertem Stahlblech zum Schutz gegen
Rost und Korrosion; lieferbar in zwei Farbkombinationen.
KOPFTEIL MIT SCHWENKBARER KLAPPE
Das Kunststoff-Kopfteil ist für OMNIA HL mit hellem Gehäuse
RAL 9002) in der Farbe RAL 7044 ausgeführt.
Bei vollständig geschlossener Klappe wird durch das
Ansprechen des Mikroschalters die Lüftung gestoppt und
jeder Wärmeaustausch mit dem Raum unterbrochen.
Im Kopfteil ist auch die Bedientafel (sofern vorgesehen) ein-
gebaut und durch eine Klappe geschützt.
AUSWAHLKRITERIEN
Die Gebläsekonvektoren OMNIA HL sind mit vorderer
Ansaugung ausgestattet und für die Installation an der
Wand, die vertikale Installation an der Wand und die
Installation am Fußboden (unter Verwendung der entspre-
chenden Sockel) geeignet.
Die Tabellen aus TAF. 1 bis 4 enthalten die sensiblen und
gesamten Kühlleistungen bei höchster Drehzahl je nach
Temperatur des Wassereintritts, des Temperaturunterschieds
und der Lufttemperatur bei Trockenkolben und
Feuchtkolben jeweils für die sensible Leistung und die
Gesamtleistung; die Leistungen bei durchschnittlicher und
mindester Drehzahl werden durch Anwendung der jeweili-
gen Korrektionsfaktoren erhalten.
In den Tafeln 5 bis 8 wird die Wärmeleistung bei
Höchstgeschwindigkeit aufgezeigt, und zwar in
Abhängigkeit
Temperaturunterschied zwischen Eintrittswasser und -luft
für die Wärmetauscher mit 2 Rohrreihen (Standard); für nie-
drigere Geschwindigkeiten ist Bezug auf die entsprechen-
den Korrekturfaktoren zu nehmen.
Das Diagramm aus Taf. 9 enthält die Druckverluste des
Wärmetauschers in Abhängigkeit vom Massenstrom bei mit-
tlerer Temperatur von 10°C; für Wasser mit anderen
Temperaturen ist Bezug auf die entsprechenden
Korrekturfaktoren zu nehmen.
In den Tafeln 10 bis 12 sind die Korrekturfaktoren im
der
Kühlbetrieb mit Glykolwasser angeführt.
In den Tafeln 13 bis 15 sind die Korrekturfaktoren im
Heizbetrieb mit Glykolwasser angeführt.
In den Tafeln 16 und 17 sind jeweils die Leistungsstufe und
der Schalldruck der Gebläsekonvektoren bezogen auf die
verschiedenen Geschwindigkeitsstufen angeführt.
