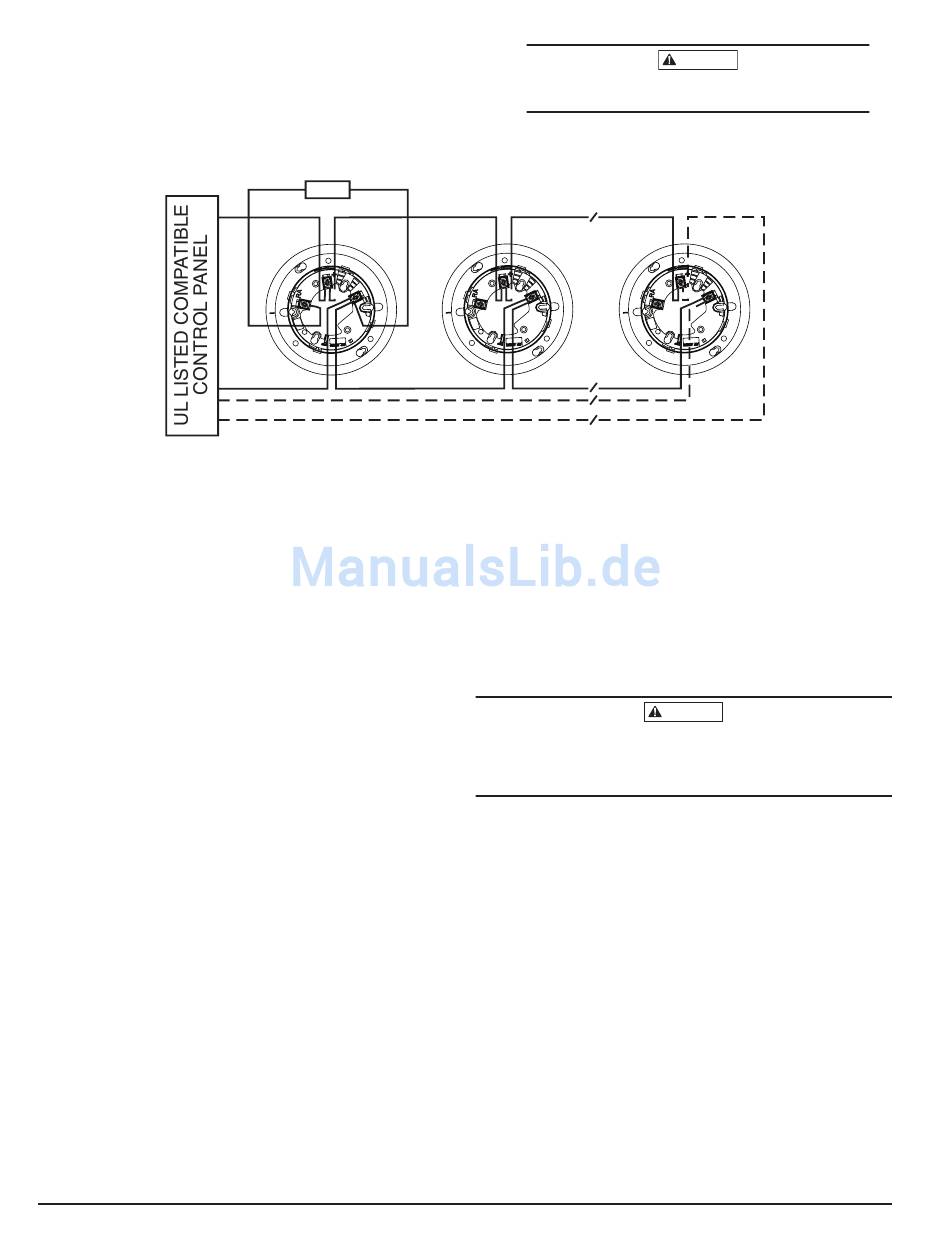

ABBILDUNG 1. VERDRAHTUNGSDIAGRAMM:
B. RAUCHTEST: RAUCHTEST-GENERATOR (GEMINI 501)
Das Testgerät GEMINI Typ 501 kann zur Testauslösung von Rauchmeldern
eingesetzt werden. Stellen Sie am Generator eine 4%/ft. bis 5%/ft. Rauchent-
wicklung, wie in der Bedienungsanleitung des GEMINI 501 beschrieben ein.
Halten Sie das eingeschaltete Testgerät wie beschrieben an den Melder bis die
Alarmauslösung an der Zentrale angezeigt wird.
Ein Melder der bei diesen Prüfungen keine einwandfreie Reaktion zeigt sollte
wie im Kapitel REINIGUNG beschrieben gereinigt und danach erneut geprüft
werden. Wenn der Melder nach der Reinigung nicht funktioniert muss er er-
setzt und zur Reparatur eingeschickt werden.
Nach Abschluss der Prüfung setzen Sie das System wieder in den meldebere-
iten Normalbetrieb und informieren Sie die betroffen Stellen über die Wiede-
reinschaltung des Brandmeldesystems.
REINIGUNG
Es wird empfohlen den Meldern zur Reinigung aus dem Sockel zu entnehmen.
Der Melder ist folgendermaßen zu reinigen:
HINWEIS: Informieren Sie vor der Prüfung die entsprechenden Stellen über
die Wartungsarbeiten an dem Brandmeldesystem. Schalten Sie die Alarmüber-
tragung und Alarmierung ab um Falschalarme zu vermeiden.
1.
Entnehmen Sie die Melderabdeckung durch vorsichtiges Eindrücken der
vier seitlichen Laschen mit einem schmalen Schraubendreher und ne-
hmen Sie die Melderabbdeckung ab.
2.
Saugen Sie das Schutzgitter vorsichtig ab ohne es zu entfernen. Falls
eine weitere Reinigung erforderlich ist befolgen Sie Schritt 3 anderenfalls
fahren Sie mit Schritt 7 fort.
3.
Ziehen Sie das Schutzgitter /Messkammer ab (siehe Abb. 4).
4.
Reinigen die Kammer durch Absaugen oder Ausblasen der Staubpartikel.
5.
Setzen Sie die Abdeckung der Kammer wieder ein, indem Sie die Pfeile
auf der Oberseite und der Platine aufeinander ausrichten.
6.
Zum Einsetzen des Schutzgitters positionieren Sie es über der Kammer
und drehen es bis es einrastet.
7.
Richten Sie zum Einsetzen der Abdeckung diese an den beiden LED aus
und drücken die Abdeckung vorsichtig bis sie einrastet.
8.
Setzen Sie den Melder wieder in den Sockel einen.
9.
Prüfen Sie den Melder wie im Abschnitt PRÜFUNG beschrieben.
10. Schalten Sie die Betriebsspannung wieder ein.
11. Benachrichtigen Sie die entsprechenden Stellen über die Wiedereinschaltung.
REMOTE
ANNUNCIATOR
+
-
(+)
2
1
3
(–)
(–)
CLASS A OPTIONAL WIRING
(+)
Keine Kabelschlaufen unter die Klemmen 1+2 legen. Zur
besseren Übersicht sollte die Kabelführung unterbrochen sein.
CAUTION: DO NOT LOOP WIRE
UNDER TERMINAL 1 OR 2.
BREAK WIRE RUN TO PROVIDE
SUPERVISION OF CONNECTIONS.
2
1
3
LASER SICHERHEITSHINWEIS
Dieser Rauchmelder produziert keine schädliche LASER Strahlung und ist
gemäß den Anforderungen für Produkte der Laser Class 1 zertifiziert.
Jegliche Strahlung wird nur innerhalb des Rauchmelders und durch das Ge-
häuse und die Abdeckung geschützt abgestrahlt. Der Laserstrahl kann im Be-
trieb nicht aus dem Meldergehäuse austreten.
Das "Center of Devices and Radiological Health (CDRH)" der "U.S. Food and
Drug Administration" führte die Richtlinien für Laser Produkte am 2. August
1976 ein. Diese Richtlinien sind für alle Laser Produkte gültig, die nach dem 1.
August 1976 gefertigt wurden. Die Einhaltung dieser Richtlinie ist für Produkte
die in den Vereinigten Staaten von Amerika gefertigt wurden obligatorisch.
Die Steuerung, Einstellung oder Parametrierung des Laser, anders als in die-
sem Dokument beschrieben, kann zu einer gefährlichen Abstrahlung des
Laserlichtes führen. Bitte beachten Sie das Beiblatt zu den Auflagen zu Brand-
meldesystemen.
2
ACHTUNG
2
1
3
ACHTUNG
I56-2216-006
C0129-02
08-11
