Buderus HS 3220 Serviceanleitung
Regelgerät
Verwandte Anleitungen für Buderus HS 3220
Inhaltszusammenfassung für Buderus HS 3220

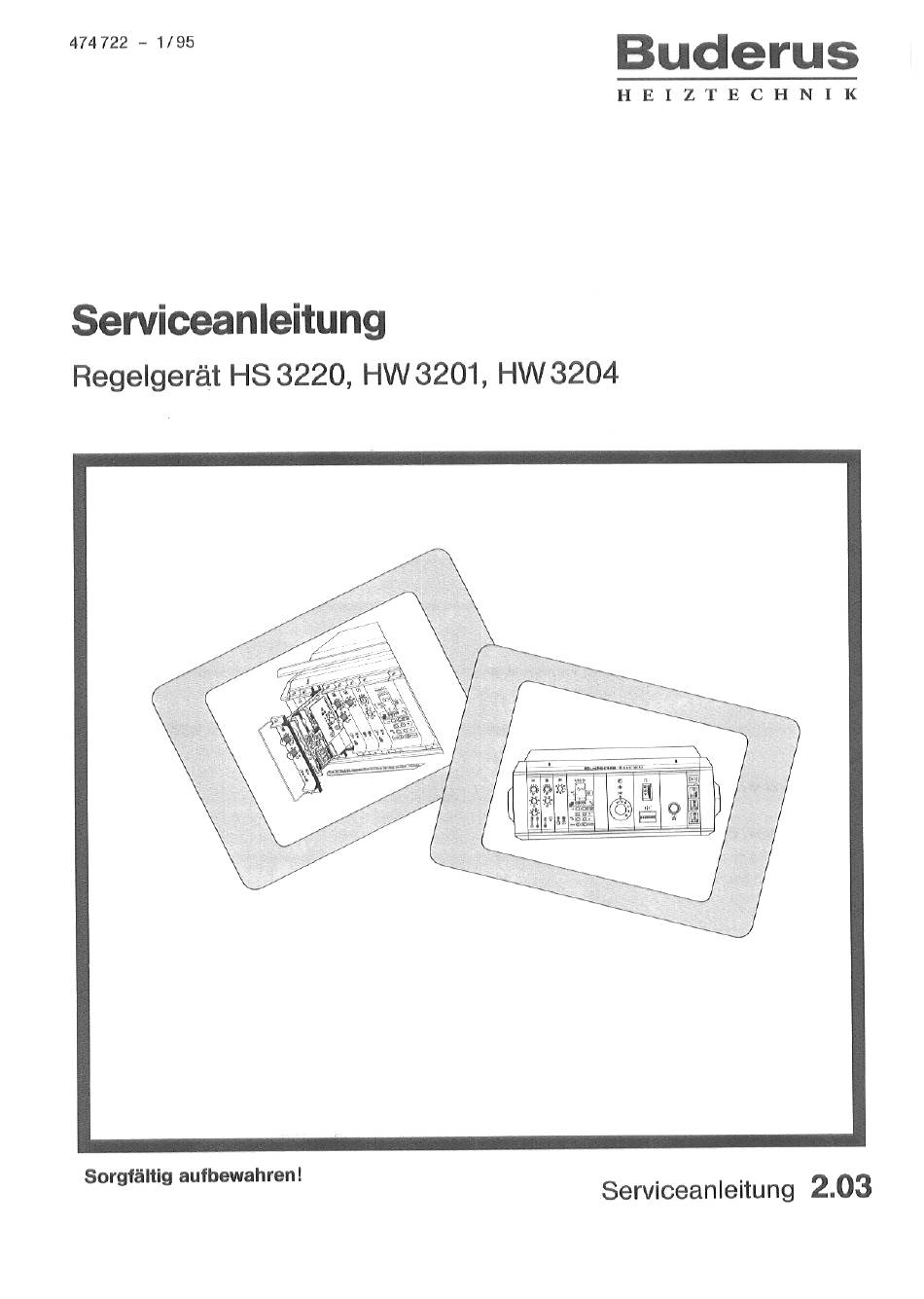

- Seite 1 Buderus 1/95 474 722 TECHNIK Serviceanleitung Regelgerät HS3220, HW 3201, HW 3204 Sorgfältig aufbewahren! Serviceanleitung 2.03...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Die vorliegende technische Unterlage ist Achtung universell für alle Ecomatic-Regelgeräte Die in dieser technischen Unterlage be- verwenden. schriebenen Einstellungen dürfen nur von einer Fachfirma vorgenommen werden. Je nach Modulbestückung ist die betref- fende Modulbeschreibung zu verwenden. Hinweis Die blau hinterlegten Felder beziehen sich auf Ände- rungen, die abweichend von der Werkseinstellung, für den... -
Seite 3: Ein- Und Ausbau
Für technische Rückfragen Oder Ersatzmodule ist immer die das Modul herausziehen. komplette Modulbestückung und der Regelgerättyp Serien-Nr. anzugeben Z.B. HS 3220 0100. Den Regelgeråt- Befestigungsclipse im Ersatzmodul herausziehen. typ finden Sie auf dem Typenschild auf der Rückseite des Ersatzmodul wie vorher mit Schrauben festschrauben. -
Seite 4: Prüfung Des Sicherheitstemperaturbegrenzers
Prüfung des Sicherheitstemperaturbegrenzers (STB) 1. Kessel mit dem Schalter „Abgastest bzw. Notbetrieb" einschalten. Schalter in Stellung [$10] stellen. 2. Reglerknopf abziehen. Reglerknopf 3. Hebel Oder Taste (je nach Reglertyp) mit Schrauben- dreher o. ä. nach hinten drücken und so lange festhalten, bis Sicherheitstemperaturbegrenzer auslöst. -
Seite 5: Kessel- Und Heizkreisregelung
Modul Kessel- und Heizkreisregelung 1. Allgemeines Das Modul 004 ist ein 2-Punkt-Regler für den Kesselkreis und den direkt nachgeschalteten Heizkreis ohne Mischer. Die Kesselwassertemperatur Wird in Abhängigkeit Außentemperatur geregelt. Die Heizkennlinien sind in Neigung und Niveau stufenlos einstellbar und können zur Anpassung an die Anlage belie- big verstellt werden. -
Seite 6: Einstellung Leiterplatte
Modul Kessel- und Heizkreisregelung 3. Einstellung Leiterplatte Kesselkreisregelung mit Heizwassertemperaturen höher 750C Werden höhere Heizwassertemperaturen als 75 oc erfor- derlich, ist der Schalter 1 von 750C auf 90 oc zu stellen. Weitere Einstellungen siehe Seite 7. Abgesenkte 3.1 Einstellung der Heizkennlinie für den abgesenk- Heizkennlinie Heizbetrieb:... -
Seite 7: Maximalbegrenzung Heizwassertemperatur
Modul Kessel- und Heizkreisregelung 3.2 Maximalbegrenzung Heizwassertemperatur: €2] Schalter [€22] 34/350C 41/420c Stellung 75 oc: Maximale Heizwassertemperatur 75 oc. 40 oc 55 oc (Bei Brauchwassererwärmung nicht wirksam.) 400C 750C 900C — Schalter Stellung 90 oc: Maximale Heizwassertemperatur 90 oc. 3.3 Einschalttemperatur Heizkennlinie: Schalter Stellung... -
Seite 8: Mischerkreisregelung
Modul Mischerkreisregelung 1. Allgemeines Das Modul 005 ist ein Drei-Punktregler für Vorlauftempera- turregelung für einen Heizkreis mit 3- Oder 4-Wegemischer. Die Heizkennlinien sind in Neigung und Niveau stufenlos einstellbar und können zur Anpassung an die Anlage belie- big verstellt werden. Es besteht die Anschlußmöglichkeit einer eigenen Fernbe- dienung für den Mischerkreis. -
Seite 9: Verhalten Bei Brauchwassererwärmung
Modul Mischerkreisregelung 3. Einstellung Leiterplatte Schalter Schalter 2— stetig O_ 32/340 3.1 Abschaltung der Pumpenlogik: Schalter Stellung für Brennwertheizkessel Pumpenlogik ausgeschaltet (für Sonderfälle z. B. Brenn- wertheizkessel). Heizkreispumpe Mischerkreis läuft Heizbetrieb ståndig. Die Heizkreispumpe låuft im abgesenkten Heizbetrieb Einstellung bei Außentemperaturen unterhalb + 1oc (Frostschutz) Oder Nachtabsenkung Mischerkreis... -
Seite 10: Brauchwassertemperaturregelung
Modul Brauchwassertemperaturregelung 1. Allgemeines Das Modul 006 ist ein elektronischer Brauchwassertempe- raturregler mit Vorrangschaltung auf den Heizkessel wahlweise auf den Mischerkreis (Modul 005 - Einstellung siehe Seite 11)). 2. Einstellung Frontplatte 2.1 Aufhebung der 60 OC-Begrenzung Sind höhere Brauchwassertemperaturen als 60 oc erforder- lich, so ist der Anschlagnocken an der Rückseite der Front-... -
Seite 11: Einstellknopf
Modul Brauchwassertemperaturregelung 3. Einstellung Leiterplatte Modul 006 herausgezogen Mit Schalter S 2 Wird die thermische Desinfektion aktiviert. Gleichzeitig muß mit Einstellknopf Sl der Kanal K 4 Oder K 5 gewählt werden, auf dem die thermische Desinfektion vorgenommen werden soll. 3.1 Schalter s 2: Werkseinstellung offen. -
Seite 12: Einstellung Frontplatte
Modul Analog-Schaltuhr 1. Allgemeines Mit der Analog-Schaltuhr Wird zeitabhängig die Steuerung eines Zeitkanals vorgenommen. Sind mehrere Funktionen angeschlossen, werden diese zeitgleich ein- / ausgeschaltet. Schaltreiter entsprechend der gewünschten Absenkungs- zeit einrasten. Es können mehrere Absenkungszeiten inner- halb 24 Stunden geschaltet werden. -
Seite 13: Modul 171
Modul Mikrocomputer-SchaItuhr 1. Allgemeines 2. Einstellung Frontplatte Die Mikrocomputer-Schaltuhr ist mit 84 Schaltpunkten frei Werksseitig ist folgende Kanalbelegung festgelegt: programmierbar. Kanal Kesselkreis (HKI) Die Uhrzeit ist werksseitig eingestellt und erscheint mit Ein- schalten der Netzspannung in der Anzeige. Gleichzeitig Kanal = Mischerkreis 1 (HKII) das Standardprogramm... - Seite 14 Modul Mikrocomputer-SchaItuhr 3. Einstellung Leiterplatte 3.1 Umschalter Funkuhrsignal Modul 171 herausgezogen Wird an das Mischerkreismodul 005 eine Fernbedienung BFF mit Funkuhrsignal angeschlossen, muß der Umschalter auf der Leiterplatte auf Mischerkreis (HK2) eingestellt Umschalter M005Q werden. Funkuhrsignal Schalter Kesselkreis (Werkseinstellung) Modul 004 Stellung OFF 2 Mischerkreis...
-
Seite 15: Fernbedienung
Fernbedienung anzuordnen (Zukaufteil). 1234 2. Fernbedienung BFM / BFF mit eingebau- aeea tem Raumtemperaturfühler Gültig für HS 3320, HW 3302, HW 3201, HS 3220, sooo HW 3204 8765 AnschluB am Modul ()()4 Oder 005 Brücke geschlossen Klemmen im Regelgeråt... -
Seite 16: Fernbedienung Bfm / Bff Mit Getrennt Angeordnetem Raumtemperaturfühler
Funktion mit Raumtemperaturaufschaltung angeordnetem Raumtemperaturfühler Automatische Veränderung der Heizkennlinie in Abhångig- keit der Raumtemperatur. ± 1oc Raumtemperaturabwei- Gültig für Regelgerät HS 3320, HW 3302, HW 3201, HS 3220, chung bewirkt eine Heizwassertemperaturveränderung HW 3204 ±30C (max. ± IOOC). Anschluß Modul Oder Klemmen im Regelgerät... -
Seite 17: Fernbedienung Bfm / Bff Mit Außentemperaturfühler
Oder 005. _ 15 Außentempe- Klemmen in der Fernbedienung raturfühler Stellschieber C aul gewünschte Außen- Gültig für Regelgerät I-IS3320, HW 3302, HW 3201, HS 3220, temperatur einstellen HW 3204 bei der bei „Abge- senktem Heizbetrieb" Anschluß Modul die Heizung in Betrieb gehen soll. - Seite 18 Heizwassertemperatur. Außentempe- Klemmen in der Fernbedienung raturfühler Stellschieber auf gewunschte Außen- temperatur einstellen Gültig für Regelgeråt HS 3320, HW 3302, HW 3201, HS 3220, bei der bei „Abge- HW 3204 senktem Heizbetrieb" die Heizung in Betrieb Anschluß Modul gehen soil.
-
Seite 19: Betrieb Ohne Fernbedienung
1 BFF Fernbedienung 6. Sonderschaltungen der Fernbedienung BFM / BFF Gültig für Regelgeräte HS 3320, HW 3302, HW 3201, I-IS 3220, HW 3204 6.1 Betrieb ohne Fernbedienung 6.2 Sonderschaltungen mit Teilfunktion Fernbedienung In der Praxis ergeben sich häufig Situationen, in denen der AnschluB einer Oder mehrerer Fernbedienungen nicht Klemmen im Regelgeråt... -
Seite 20: Fühlerkennlinien
Fühlerkennlinien 1. Allgemeines Vor jeder Messung ist die Anlage stromlos zu schalten. Die Widerstandsmessung Wird an den Kabelenden vorgenommen. Die vergleichende Temperaturmes- sung (Raum-, Vorlauf-, Rücklauf-, Außen- Abgastemperatur) stets in Fühlernåhe vorzunehmen. Die Kennlinien bilden Mittelwerte sind mit Tolleranzen behaftet. 2. - Seite 21 Fühlerkennlinien 4. Kennlinie Raumtempe- raturfühler Fernbedienung BFM / BFF Raumtemperaturfühler Die Messung erfolgt bei abgeschalte- tem Regelgerät an den Klemmen 8 und 3 in der Fernbedienung. Bei Anschluß mit getrennt angeordne- tem Raumtemperaturfühler erfolgt die Messung an den Klemmen 7 und 8. Æ...
-
Seite 24: Änderungen Vorbehalten
Schwerin Neubrandenburg Uberall in Deutschland finden heute Bremen direkten Kontakt zu Ihrem Partner Buderus. Die Niederlassungen der Buderus Heiztechnik GmbH halten für Sie das wohl umfassendste Velten Hannover Programm perfekter Technik zum zukunfts- Osnabruck Berlin gerechten Heizen und zur wirtschaftlichen Munster a•eieteld...
