LANCOM VoIP Router: TK-Anlagenfunktionen
Kapitel 2: Installation der Hardware

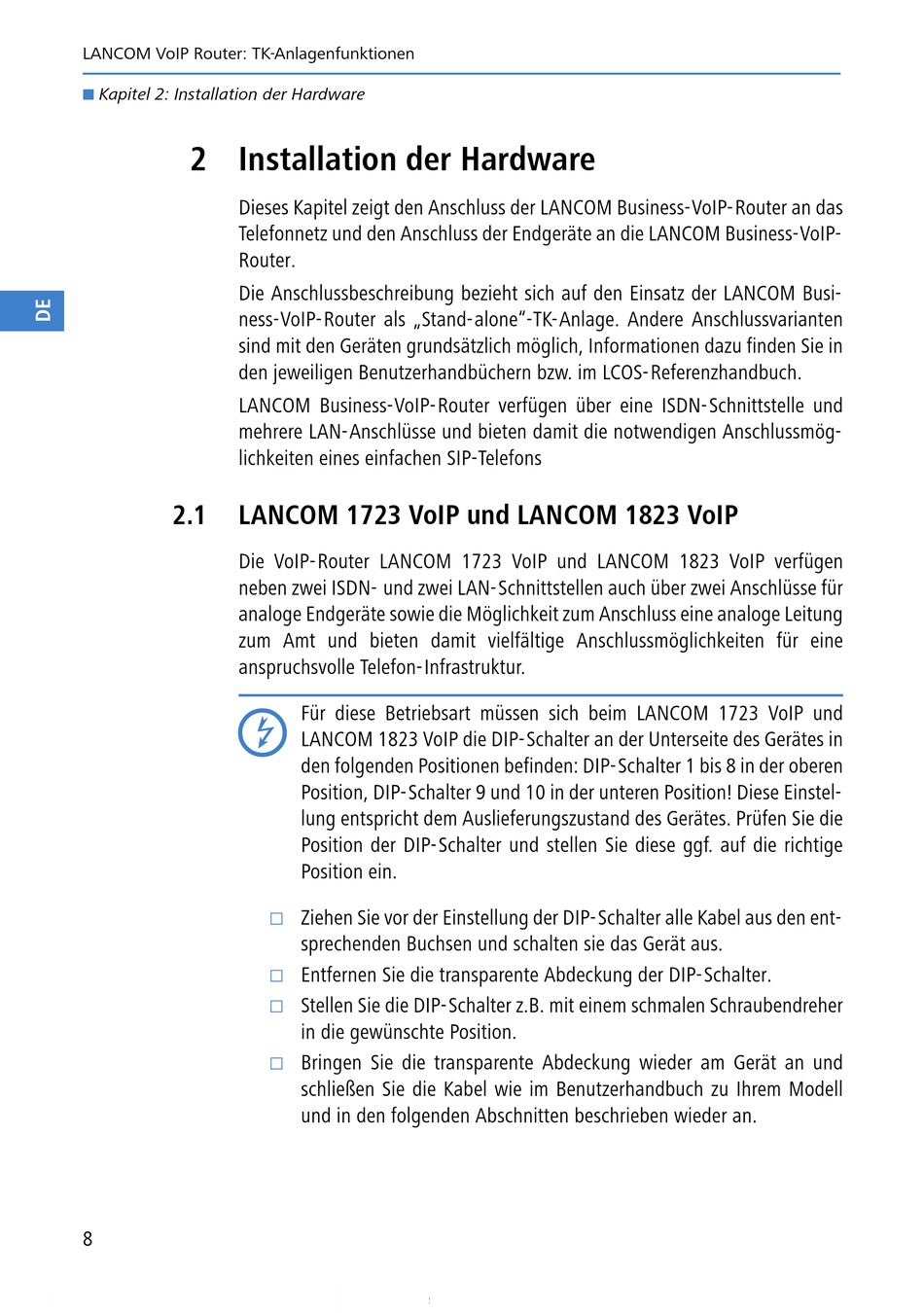

2 Installation der Hardware
Dieses Kapitel zeigt den Anschluss der LANCOM Business-VoIP-Router an das
Telefonnetz und den Anschluss der Endgeräte an die LANCOM Business-VoIP-
Router.
Die Anschlussbeschreibung bezieht sich auf den Einsatz der LANCOM Busi-
ness-VoIP-Router als „Stand-alone"-TK-Anlage. Andere Anschlussvarianten
sind mit den Geräten grundsätzlich möglich, Informationen dazu finden Sie in
den jeweiligen Benutzerhandbüchern bzw. im LCOS-Referenzhandbuch.
LANCOM Business-VoIP-Router verfügen über eine ISDN-Schnittstelle und
mehrere LAN-Anschlüsse und bieten damit die notwendigen Anschlussmög-
lichkeiten eines einfachen SIP-Telefons
2.1
LANCOM 1723 VoIP und LANCOM 1823 VoIP
Die VoIP-Router LANCOM 1723 VoIP und LANCOM 1823 VoIP verfügen
neben zwei ISDN- und zwei LAN-Schnittstellen auch über zwei Anschlüsse für
analoge Endgeräte sowie die Möglichkeit zum Anschluss eine analoge Leitung
zum Amt und bieten damit vielfältige Anschlussmöglichkeiten für eine
anspruchsvolle Telefon-Infrastruktur.
8
Für diese Betriebsart müssen sich beim LANCOM 1723 VoIP und
LANCOM 1823 VoIP die DIP-Schalter an der Unterseite des Gerätes in
den folgenden Positionen befinden: DIP-Schalter 1 bis 8 in der oberen
Position, DIP-Schalter 9 und 10 in der unteren Position! Diese Einstel-
lung entspricht dem Auslieferungszustand des Gerätes. Prüfen Sie die
Position der DIP-Schalter und stellen Sie diese ggf. auf die richtige
Position ein.
Ziehen Sie vor der Einstellung der DIP-Schalter alle Kabel aus den ent-
sprechenden Buchsen und schalten sie das Gerät aus.
Entfernen Sie die transparente Abdeckung der DIP-Schalter.
Stellen Sie die DIP-Schalter z.B. mit einem schmalen Schraubendreher
in die gewünschte Position.
Bringen Sie die transparente Abdeckung wieder am Gerät an und
schließen Sie die Kabel wie im Benutzerhandbuch zu Ihrem Modell
und in den folgenden Abschnitten beschrieben wieder an.
