LANCOM VoIP Router: TK-Anlagenfunktionen
Kapitel 2: Installation der Hardware
Anschluss LANCOM 1722 VoIP
LANCOM VP- 100 SIP Client (Softphone)
12
Analoge Endgeräte wie Faxgeräte oder DECT-Telefone können über
einen Analog Terminal Adapter (ATA) an das LAN angeschlossen wer-
den.
Der Anschluss von ISDN-Telefonen ist in diesem Anwendungsbeispiel
nicht vorgesehen, da beide ISDN-Schnittstellen des LANCOM 1722
VoIP für die Anbindung an das öffentliche Telefonnetz verwendet wer-
den.

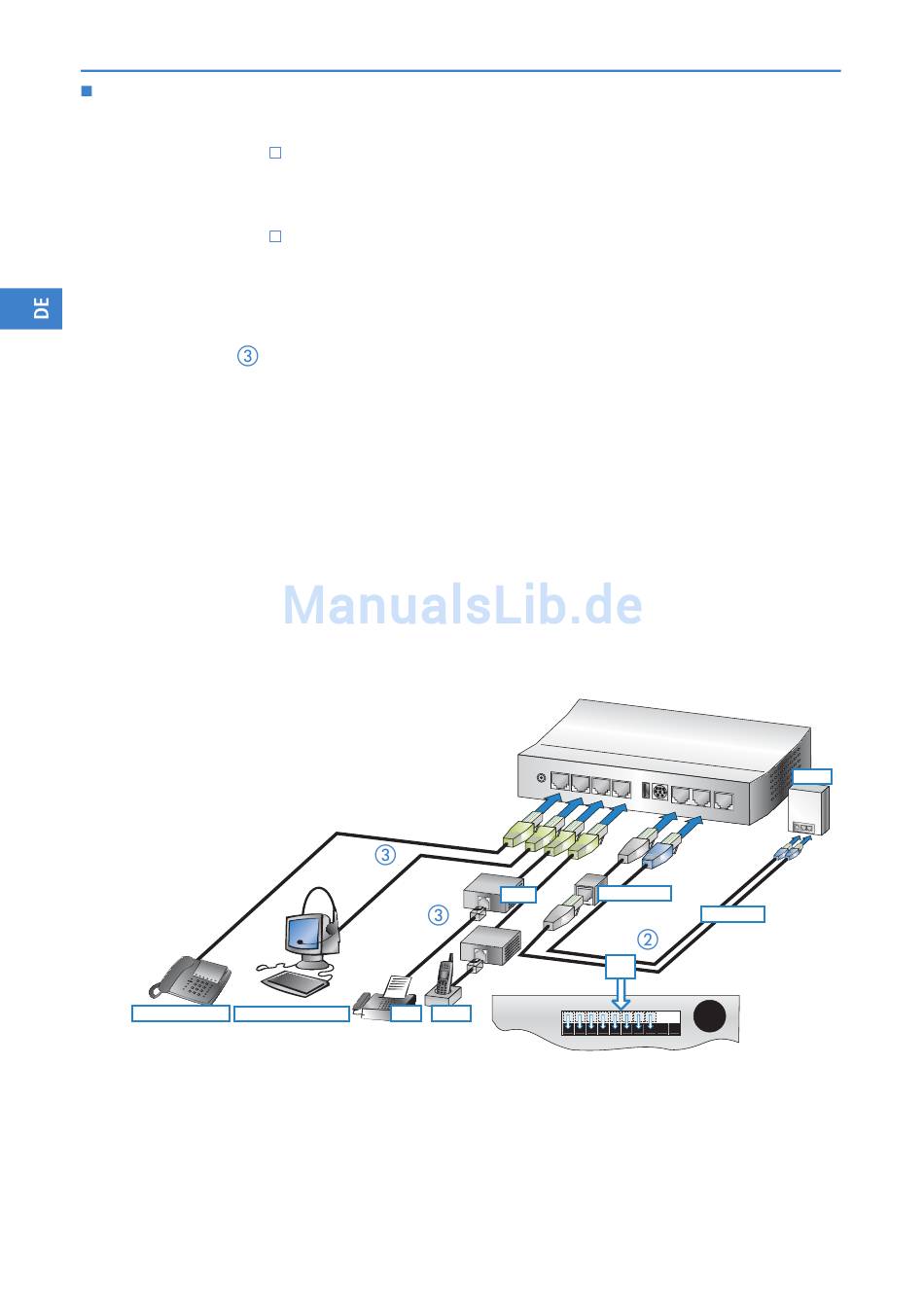

Anschluss an das ISDN- Netz
Um alle vier ISDN-Kanäle für Gespräche über das öffentliche Telefonnetz
nutzen zu können, stecken Sie ein separates ISDN-Anschlusskabel über
den mitgelieferten ISDN-Kreuzadapter in die ISDN 1-Schnittstelle ·. Ste-
cken Sie das andere Ende dieses Kabels in einen ISDN/S
schluss oder -Mehrgeräteanschluss.
Stecken Sie das eine Ende eines mitgelieferten ISDN-Anschlusskabels
(hellblaue Stecker) in die ISDN 1-Schnittstelle ». Stecken Sie das andere
Ende des ISDN-Kabels ebenfalls in einen ISDN/S
-Mehrgeräteanschluss.
Fax
DECT
-Anlagenanschluss oder
0
LA N CO M 17
ETH 4
ETH 3
ETH 2
ETH 1
USB Con fig
(CO M)
ISD N2 (
Kreuzadapter
ATA
2xS
0
On
Off
1 2 3 4 5 6 7 8 9 10
-Anlagenan-
0
NTBA
22 VP N
(
)
ISD N1 (
x
)
AD SL
ISDN Line
