7-SCHALTPLÄNE

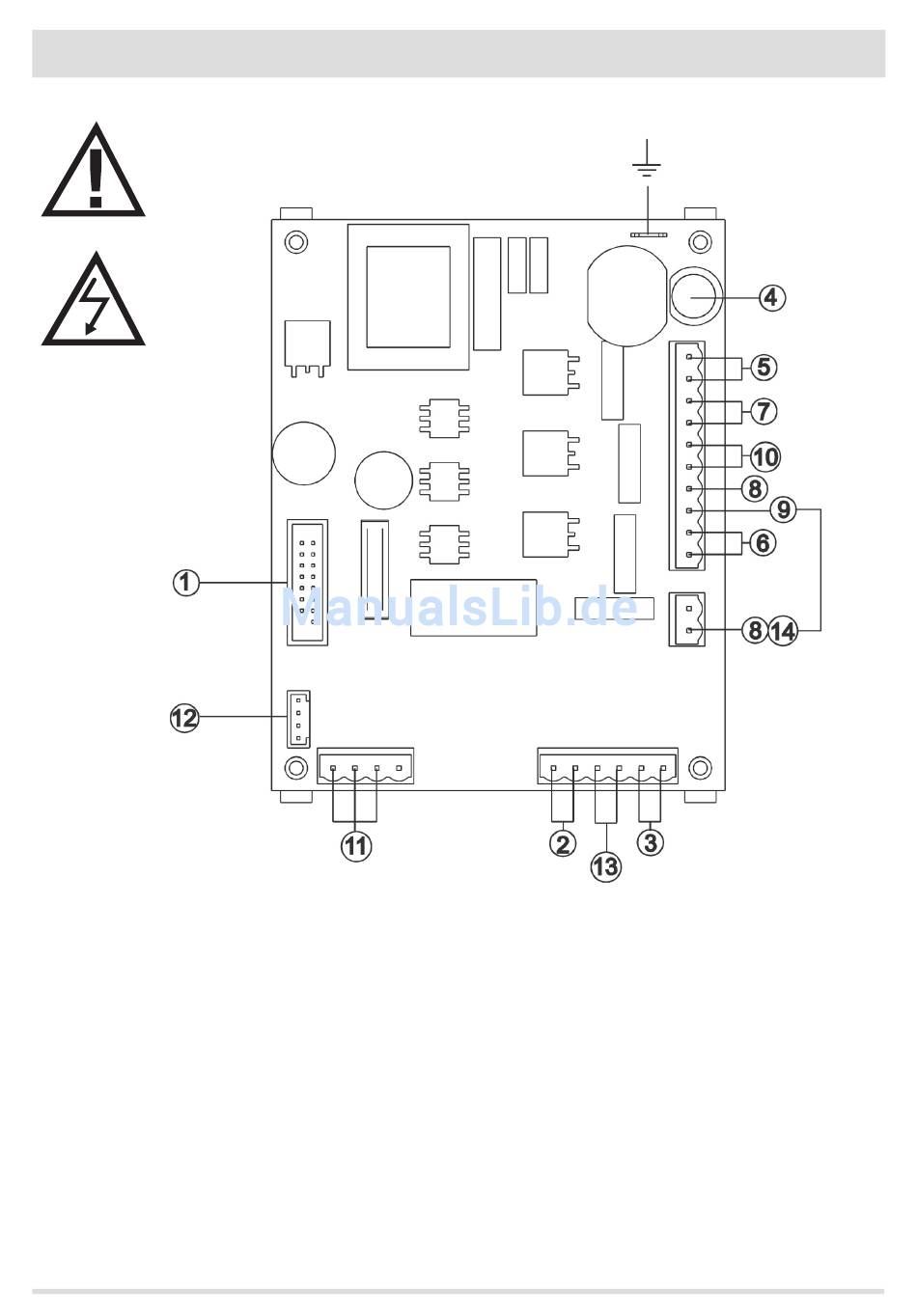

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1.
BEDIENTAFEL
2.
RAUMTEMPERATURFÜHLER
3.
RAUCHGASFÜHLER ROT + BLAU -
4.
SICHERUNG
5.
SCHALTER
6.
ZÜNDKERZE
7.
RAUCHGASGEBLÄSE
8.
GETRIEBEMOTOR
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
9.
KONTAKTTHERMOSTAT
10. LUFTGEBLÄSE
11. DREHZAHLKONTROLLE
SCHWARZ ODER BLAU
12. ZEITTHERMOSTAT
13. RAUMTHERMOSTAT
14. DRUCKWÄCHTER
RAUCHGASGEBLÄSE
WEISS/ROT/
