4-BETRIEB

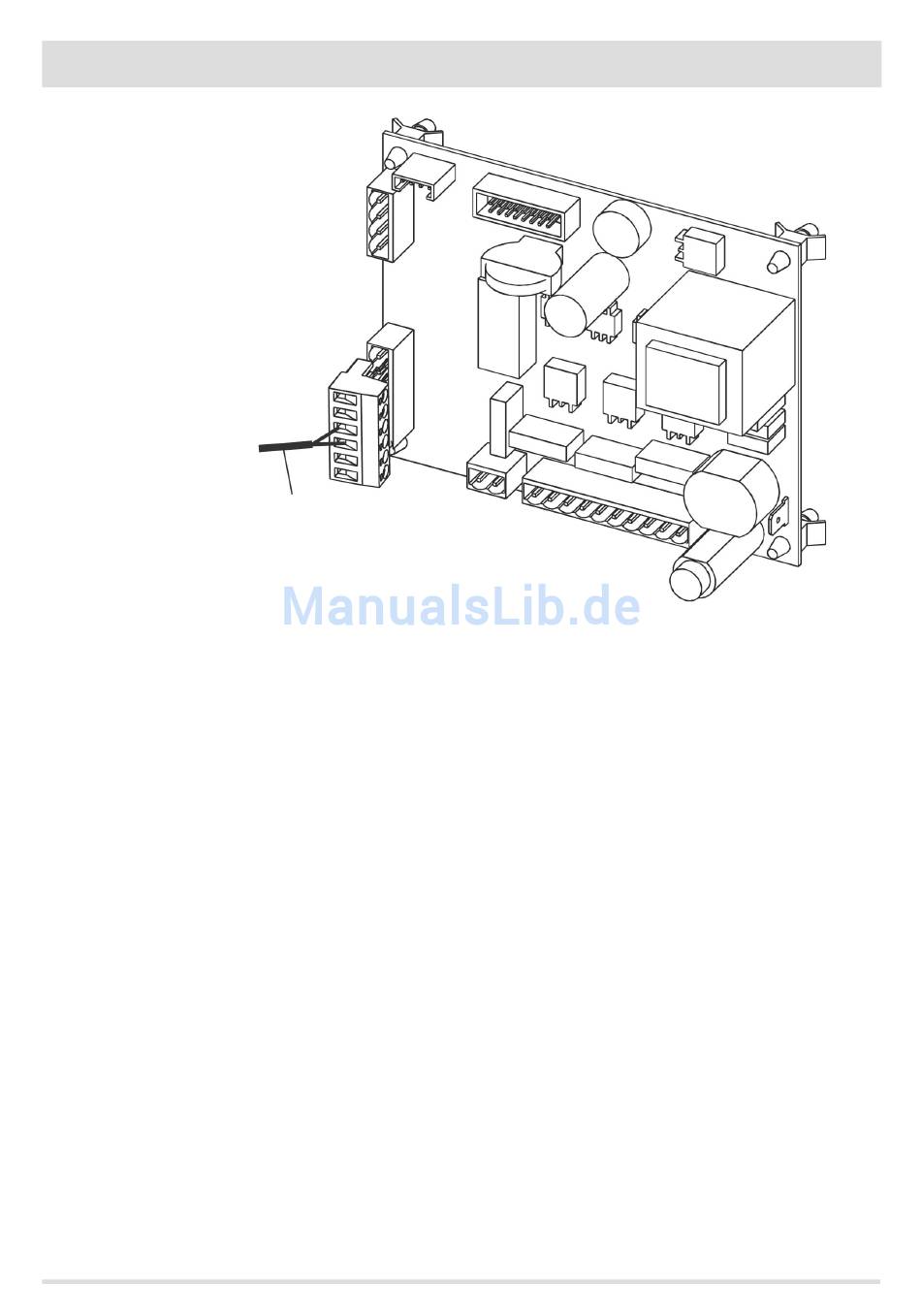

KABEL DES RAUMTHERMOSTATEN
POS.13
BETRIEB MIT ECO-STOP
Die Funktion Eco-Stop schaltet den Ofen automatisch ab, wenn die Soll-Temperatur im Raum erreicht ist, und schaltet ihn wieder ein, wenn sie es
nicht mehr ist.
Aktivierung: 5-mal kurz nacheinander innerhalb von 6 sec. die Taste ON/OFF drücken. Die Elektronik antwortet mit einem langen Piepton zur
Bestätigung (3 Sekunden).
•
Während des Betriebs mit der Funktion Eco-Stop leuchtet die grüne LED nicht ständig, sondern leuchtet 5 Sekunden und erlischt für 2 Sekunden.
•
Wenn die Soll-Temperatur erreicht ist (am im Ofen eingebauten Temperaturfühler und gegebenenfalls Kontakt am externen Thermostaten
geöffnet), geht der Ofen in die Zählphase der Eco-Stop-Funktion, die den allmählichen Übergang in Leistungsstufe 1 vorsieht und dann das
Verbleiben in diesem Zustand, bis die Zählung 20 min erreicht; wenn die Soll-Temperatur dann immer noch nicht unterschritten wurde, beginnt
die Abschaltphase. Wenn jedoch die Soll-Temperatur während dieser 20 min einige Sekunden lang unterschritten wird (um ein nur momentanes
Signal auszuschließen), wird die Zählung sofort zurückgesetzt.
•
Bei Abschaltung durch Eco-Stop blinkt die LED im Wechsel alle 2 sec. orange und grün.
•
Bei Stand-by durch Eco-Stop blinkt die LED alle 2 Sekunden im Wechsel grün und orange.
•
Die Wiedereinschaltung durch Eco-Stop erfolgt, wenn folgende Bedingungen eintreten:
•
Seit Beginn der Abschaltung sind mindestens 5 min vergangen.
•
Die Raumtemperatur ist mindestens 2°C geringer als die eingestellte Temperatur (Beispiel: 20°C eingestellt, Wiedereinschaltung bei
Unterschreitung von 18°C).
•
Bei Betrieb mit externem Thermostaten erfolgt die Wiedereinschaltung durch dessen Kontakt (z. B. ist bei einigen Thermostaten der
Differenzwert von 0,5°C bis 1,5°C einstellbar).
•
N.B.: um ein nur momentanes Signal auszuschließen, müssen die oben genannten Bedingungen 10 Sekunden lang ständig gegeben sein.
•
Bei Wiedereinschaltung durch Eco-Stop blinkt die LED grün (wie bei normaler Einschaltung).
•
Wird manuell mit der Taste ON/OFF bei aktivierter Eco-Stop-Funktion ausgeschaltet, wird die Funktion beim nächsten Wiedereinschalten noch
aktiviert sein.
•
Im Falle eines Stromausfalls bei eingeschaltetem Ofen und aktiviertem Eco-Stop, oder im Stand-by durch Eco-Stop, beginnt die
Rückstellungsphase mit einer Abschaltung durch aktiven Eco-Stop, danach wird der Ofen wieder eingeschaltet (wenn die Soll-Temperatur nicht
erreicht ist, mit einer Verzögerung von 120 sec.).
Deaktivierung: 5-mal kurz nacheinander innerhalb von 6 sec. die Taste ON/OFF drücken. Die Elektronik antwortet mit einem langen Piepton zur
Bestätigung (4 Sekunden).
