LED Lightbar 12 Pixel
Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Rückseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der LED Lightbar 12 Pixel vom Controller angesteuert wird. Achten Sie bei der
Verwendung eines Controllers darauf, dass das Gerät maximal über 48 Kanäle verfügt. Die DMX-Adresse
muss unbedingt richtig eingestellt werden, wenn Sie mehrere LED Lightbar 12 Pixel verwenden. Daher
sollte die DMX-Adresse des ersten LED Lightbar 12 Pixel 1 (001) sein; die DMX-Adresse des zweiten Geräts
sollte 1+48=6 (049) sein; die DMX-Adresse des dritten Geräts sollte 49+49=97 (097) sein, etc. Stellen Sie
sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt angesteuert werden
kann. Wenn zwei oder mehreren LED Lightbar 12 Pixel ähnliche Adressen zugewiesen werden, reagieren
sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen LED Lightbar 12 Pixel eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult ansteuern.
Hinweis: Beim Einschalten erkennt der LED Lightbar 12 Pixel automatisch, ob er DMX512-Daten empfängt.
Es könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des LED Lightbar 12 Pixel
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 20 Sekunden
Wenn 20 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert. Drücken Sie Mode, Setup,
Up oder Down, um das Display wieder zu aktivieren.
Wenn die Stromversorgung angeschlossen wird und Sie sofort Setup oder Mode drücken, wird auf dem
Display die Temperatur angezeigt. Falls die Temperatur sich nicht im normalen Bereich befindet, wird
auf dem Display angezeigt, und die LEDs des Geräts leuchten 3 Sekunden lang rot.
Bestellnummer: 42197

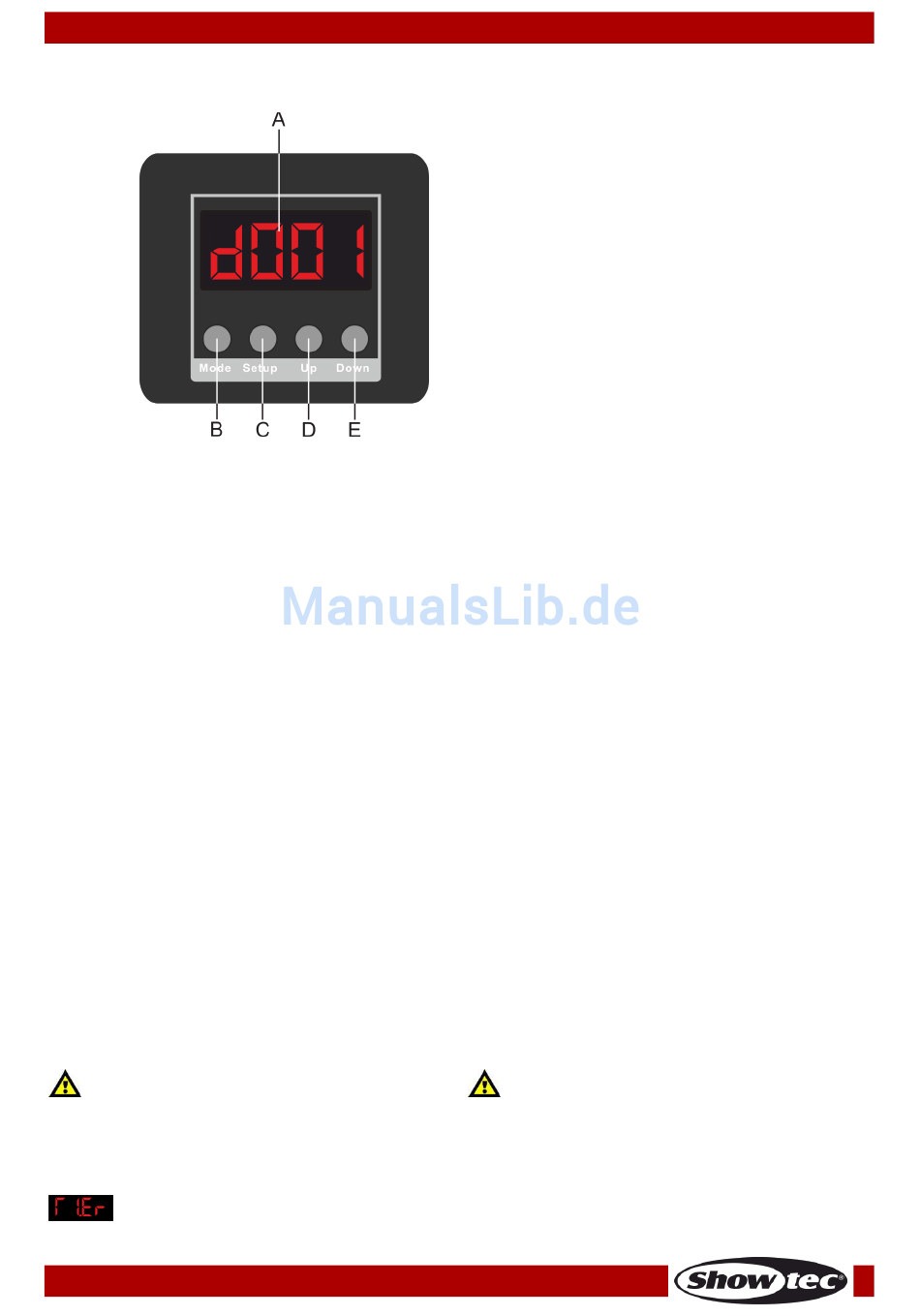

A. LED-Display
B. Mode-Taste
C. Setup-Taste
D. Up-Taste
E. Down-Taste
Abb. 04
12
