Connexion/Installation (Suite)

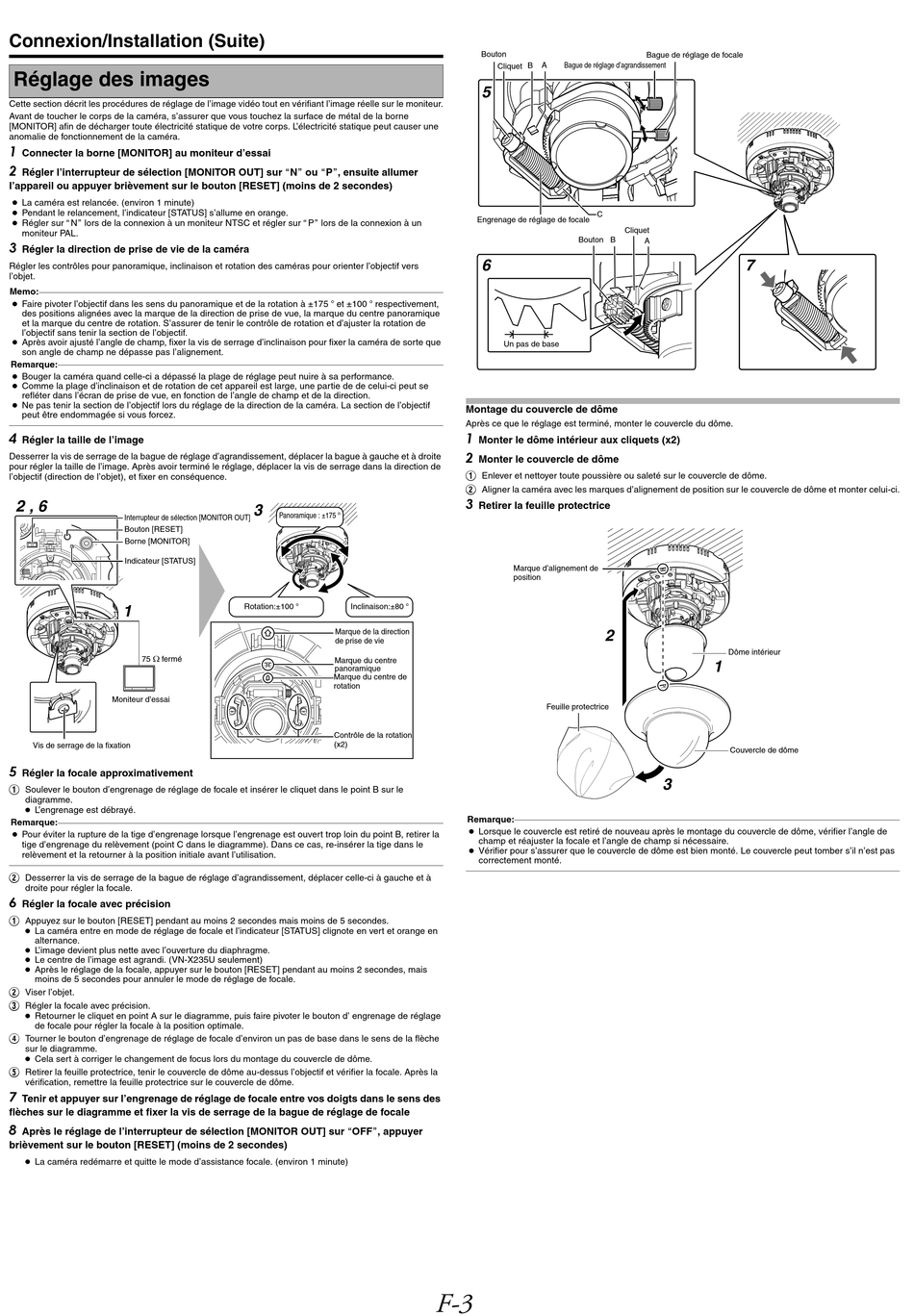

Réglage des images
Cette section décrit les procédures de réglage de l'image vidéo tout en vérifiant l'image réelle sur le moniteur.
Avant de toucher le corps de la caméra, s'assurer que vous touchez la surface de métal de la borne
[MONITOR] afin de décharger toute électricité statique de votre corps. L'électricité statique peut causer une
anomalie de fonctionnement de la caméra.
1
Connecter la borne [MONITOR] au moniteur d'essai
2
Régler l'interrupteur de sélection [MONITOR OUT] sur ANB ou APB, ensuite allumer
l'appareil ou appuyer brièvement sur le bouton [RESET] (moins de 2 secondes)
● La caméra est relancée. (environ 1 minute)
● Pendant le relancement, l'indicateur [STATUS] s'allume en orange.
● Régler sur ANB lors de la connexion à un moniteur NTSC et régler sur APB lors de la connexion à un
moniteur PAL.
3
Régler la direction de prise de vie de la caméra
Régler les contrôles pour panoramique, inclinaison et rotation des caméras pour orienter l'objectif vers
l'objet.
Memo:
● Faire pivoter l'objectif dans les sens du panoramique et de la rotation à ±175 et ±100 respectivement,
des positions alignées avec la marque de la direction de prise de vue, la marque du centre panoramique
et la marque du centre de rotation. S'assurer de tenir le contrôle de rotation et d'ajuster la rotation de
l'objectif sans tenir la section de l'objectif.
● Après avoir ajusté l'angle de champ, fixer la vis de serrage d'inclinaison pour fixer la caméra de sorte que
son angle de champ ne dépasse pas l'alignement.
Remarque:
● Bouger la caméra quand celle-ci a dépassé la plage de réglage peut nuire à sa performance.
● Comme la plage d'inclinaison et de rotation de cet appareil est large, une partie de de celui-ci peut se
refléter dans l'écran de prise de vue, en fonction de l'angle de champ et de la direction.
● Ne pas tenir la section de l'objectif lors du réglage de la direction de la caméra. La section de l'objectif
peut être endommagée si vous forcez.
4
Régler la taille de l'image
Desserrer la vis de serrage de la bague de réglage d'agrandissement, déplacer la bague à gauche et à droite
pour régler la taille de l'image. Après avoir terminé le réglage, déplacer la vis de serrage dans la direction de
l'objectif (direction de l'objet), et fixer en conséquence.
2 , 6
Interrupteur de sélection [MONITOR OUT]
Bouton [RESET]
Borne [MONITOR]
Indicateur [STATUS]
1
75 K fermé
Moniteur d'essai
Vis de serrage de la fixation
5
Régler la focale approximativement
A
Soulever le bouton d'engrenage de réglage de focale et insérer le cliquet dans le point B sur le
diagramme.
● L'engrenage est débrayé.
Remarque:
● Pour éviter la rupture de la tige d'engrenage lorsque l'engrenage est ouvert trop loin du point B, retirer la
tige d'engrenage du relèvement (point C dans le diagramme). Dans ce cas, re-insérer la tige dans le
relèvement et la retourner à la position initiale avant l'utilisation.
B
Desserrer la vis de serrage de la bague de réglage d'agrandissement, déplacer celle-ci à gauche et à
droite pour régler la focale.
6
Régler la focale avec précision
A
Appuyez sur le bouton [RESET] pendant au moins 2 secondes mais moins de 5 secondes.
● La caméra entre en mode de réglage de focale et l'indicateur [STATUS] clignote en vert et orange en
alternance.
● L'image devient plus nette avec l'ouverture du diaphragme.
● Le centre de l'image est agrandi. (VN-X235U seulement)
● Après le réglage de la focale, appuyer sur le bouton [RESET] pendant au moins 2 secondes, mais
moins de 5 secondes pour annuler le mode de réglage de focale.
B
Viser l'objet.
C
Régler la focale avec précision.
● Retourner le cliquet en point A sur le diagramme, puis faire pivoter le bouton d' engrenage de réglage
de focale pour régler la focale à la position optimale.
D
Tourner le bouton d'engrenage de réglage de focale d'environ un pas de base dans le sens de la flèche
sur le diagramme.
● Cela sert à corriger le changement de focus lors du montage du couvercle de dôme.
E
Retirer la feuille protectrice, tenir le couvercle de dôme au-dessus l'objectif et vérifier la focale. Après la
vérification, remettre la feuille protectrice sur le couvercle de dôme.
7
Tenir et appuyer sur l'engrenage de réglage de focale entre vos doigts dans le sens des
flèches sur le diagramme et fixer la vis de serrage de la bague de réglage de focale
8
Après le réglage de l'interrupteur de sélection [MONITOR OUT] sur AOFFB, appuyer
brièvement sur le bouton [RESET] (moins de 2 secondes)
● La caméra redémarre et quitte le mode d'assistance focale. (environ 1 minute)
3
Panoramique : ±175
Rotation:±100 Inclinaison:±80
Marque de la direction
de prise de vie
Marque du centre
panoramique
Marque du centre de
rotation
Contrôle de la rotation
(x2)
Bouton
B A Bague de réglage d'agrandissement
Cliquet
5
C
Engrenage de réglage de focale
Bouton
6
Un pas de base
Montage du couvercle de dôme
Après ce que le réglage est terminé, monter le couvercle du dôme.
1
Monter le dôme intérieur aux cliquets (x2)
2
Monter le couvercle de dôme
A
Enlever et nettoyer toute poussière ou saleté sur le couvercle de dôme.
B
Aligner la caméra avec les marques d'alignement de position sur le couvercle de dôme et monter celui-ci.
3
Retirer la feuille protectrice
Marque d'alignement de
position
2
Feuille protectrice
Remarque:
● Lorsque le couvercle est retiré de nouveau après le montage du couvercle de dôme, vérifier l'angle de
champ et réajuster la focale et l'angle de champ si nécessaire.
● Vérifier pour s'assurer que le couvercle de dôme est bien monté. Le couvercle peut tomber s'il n'est pas
correctement monté.
F-3
Bague de réglage de focale
Cliquet
B
A
7
Dôme intérieur
1
Couvercle de dôme
3
