Sortie arrière, ou sortie pour
haut-parleur d'extrêmes graves
(Reportez-vous aux pages 5 et 6.)
Sortie avant (Reportez-
vous aux pages 5 et 6.)
Ce produit
Fusible
(10 A)
Jack d'antenne
18 cm
14 cm
Entrée microphone
Entrée IP-BUS
(Bleu)
Prise pour les adaptateurs de la télécommande câblée
Veuillez vous reporter au mode d'emploi des adaptateurs
de la télécommande câblée (vendue séparément).
Lecteur de CD à
chargeur (vendu
Câble IP-BUS
séparément)
Bleu/blanc
Vers la borne de commande du système
de l'amplificateur de puissance (max.
300 mA, 12 V CC).
Bleu/blanc (7*)
Vers la borne de commande du relais
d'antenne motorisée (max. 300 mA, 12 V CC).
La disposition des broches du connecteur ISO
diffère en fonction du type de véhicule. Connectez
6* et 7* quand la broche 5 est la commande
d'antenne. Sinon, ne connectez jamais les broches
6* et 7*.
Bleu/blanc (6*)
Câbles de liaison aux haut-parleurs
Blanc : Avant gauche +
Blanc/noir : Avant gauche ≠
Gris : Avant droite +
Gris/noir : Avant droite ≠
Vert : Arrière gauche + ou Haut-parleur
d'extrêmes graves +
Vert/noir : Arrière gauche ≠ ou Haut-parleur
d'extrêmes graves ≠
Violet : Arrière droite + ou Haut-parleur
d'extrêmes graves +
Violet/noir : Arrière droite ≠ ou Haut-parleur
d'extrêmes graves ≠
Prise d'entrée (3,5 ø)
Utilisez un câble à fiches
stéréo mini pour raccorder
un appareil auxiliaire.
Microphone
4 m

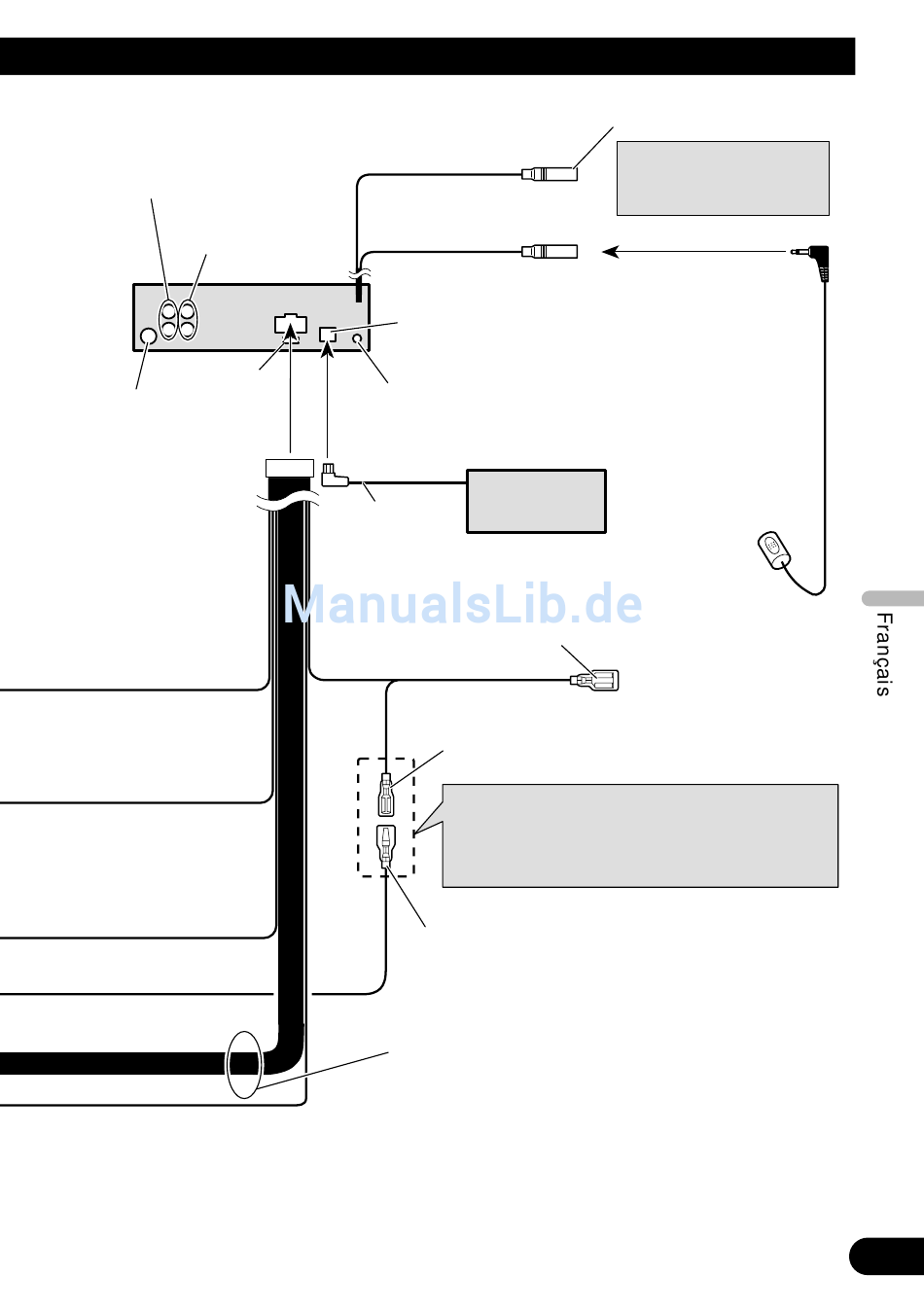

Fig. 2
4
