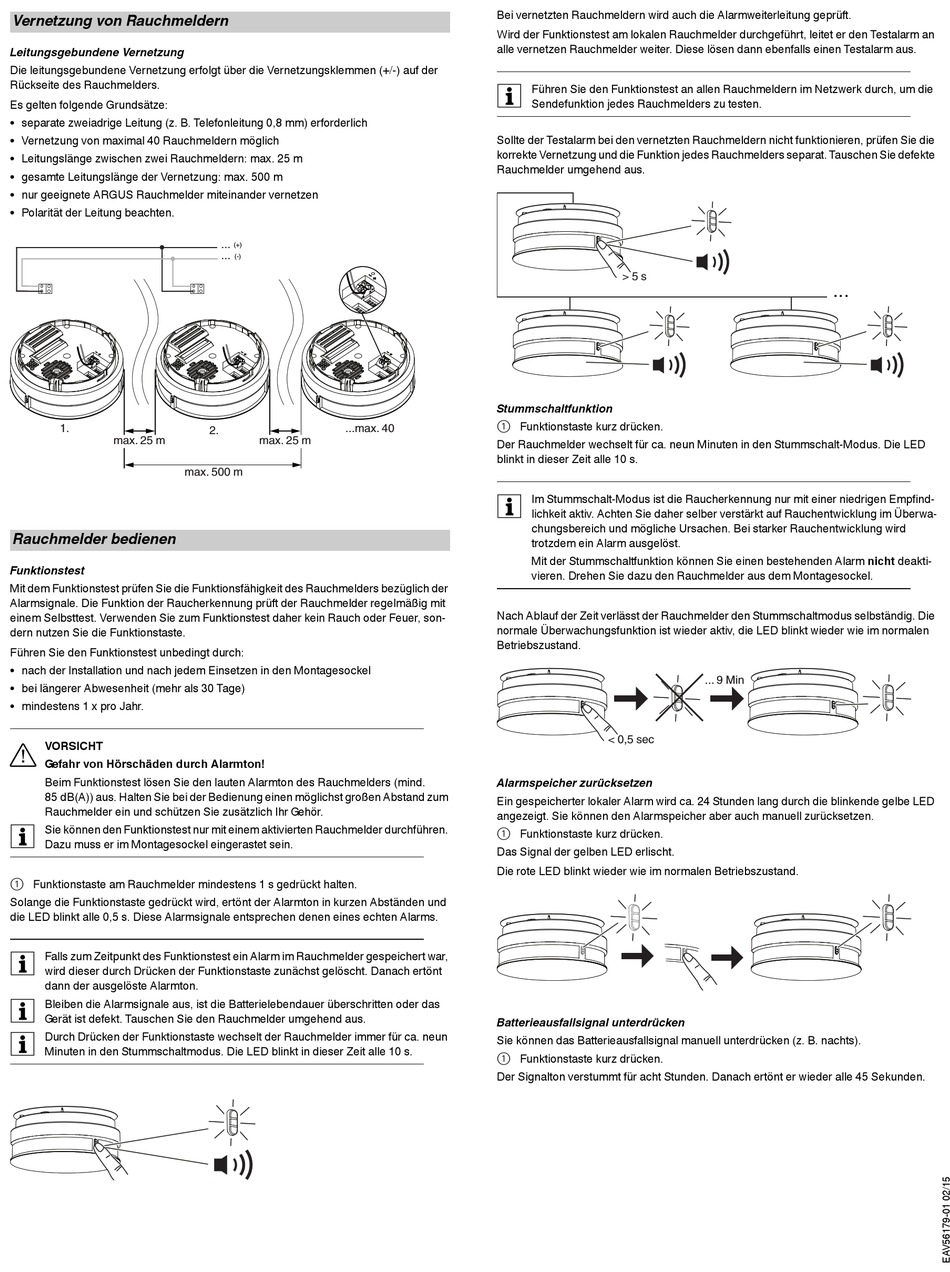

Vernetzung Von Rauchmeldern - merten Argus Gebrauchsanleitung

Vernetzung von Rauchmeldern

Leitungsgebundene Vernetzung
Die leitungsgebundene Vernetzung erfolgt über die Vernetzungsklemmen (+/-) auf der
Rückseite des Rauchmelders.
Es gelten folgende Grundsätze:
• separate zweiadrige Leitung (z. B. Telefonleitung 0,8 mm) erforderlich
• Vernetzung von maximal 40 Rauchmeldern möglich
• Leitungslänge zwischen zwei Rauchmeldern: max. 25 m
• gesamte Leitungslänge der Vernetzung: max. 500 m
• nur geeignete ARGUS Rauchmelder miteinander vernetzen
• Polarität der Leitung beachten.
1.
max. 25 m
max. 500 m
Rauchmelder bedienen
Funktionstest
Mit dem Funktionstest prüfen Sie die Funktionsfähigkeit des Rauchmelders bezüglich der
Alarmsignale. Die Funktion der Raucherkennung prüft der Rauchmelder regelmäßig mit
einem Selbsttest. Verwenden Sie zum Funktionstest daher kein Rauch oder Feuer, son-
dern nutzen Sie die Funktionstaste.
Führen Sie den Funktionstest unbedingt durch:
• nach der Installation und nach jedem Einsetzen in den Montagesockel
• bei längerer Abwesenheit (mehr als 30 Tage)
• mindestens 1 x pro Jahr.
½ VORSICHT
Gefahr von Hörschäden durch Alarmton!
Beim Funktionstest lösen Sie den lauten Alarmton des Rauchmelders (mind.
85 dB(A)) aus. Halten Sie bei der Bedienung einen möglichst großen Abstand zum
Rauchmelder ein und schützen Sie zusätzlich Ihr Gehör.
Sie können den Funktionstest nur mit einem aktivierten Rauchmelder durchführen.
|
Dazu muss er im Montagesockel eingerastet sein.
1 Funktionstaste am Rauchmelder mindestens 1 s gedrückt halten.
Solange die Funktionstaste gedrückt wird, ertönt der Alarmton in kurzen Abständen und
die LED blinkt alle 0,5 s. Diese Alarmsignale entsprechen denen eines echten Alarms.
Falls zum Zeitpunkt des Funktionstest ein Alarm im Rauchmelder gespeichert war,
|
wird dieser durch Drücken der Funktionstaste zunächst gelöscht. Danach ertönt
dann der ausgelöste Alarmton.
Bleiben die Alarmsignale aus, ist die Batterielebendauer überschritten oder das
|
Gerät ist defekt. Tauschen Sie den Rauchmelder umgehend aus.
Durch Drücken der Funktionstaste wechselt der Rauchmelder immer für ca. neun
|
Minuten in den Stummschaltmodus. Die LED blinkt in dieser Zeit alle 10 s.
...
(+)
...
(-)
...max. 40
2.
max. 25 m
Bei vernetzten Rauchmeldern wird auch die Alarmweiterleitung geprüft.
Wird der Funktionstest am lokalen Rauchmelder durchgeführt, leitet er den Testalarm an
alle vernetzen Rauchmelder weiter. Diese lösen dann ebenfalls einen Testalarm aus.
Führen Sie den Funktionstest an allen Rauchmeldern im Netzwerk durch, um die
|
Sendefunktion jedes Rauchmelders zu testen.
Sollte der Testalarm bei den vernetzten Rauchmeldern nicht funktionieren, prüfen Sie die
korrekte Vernetzung und die Funktion jedes Rauchmelders separat. Tauschen Sie defekte
Rauchmelder umgehend aus.
> 5 s
Stummschaltfunktion
1 Funktionstaste kurz drücken.
Der Rauchmelder wechselt für ca. neun Minuten in den Stummschalt-Modus. Die LED
blinkt in dieser Zeit alle 10 s.
Im Stummschalt-Modus ist die Raucherkennung nur mit einer niedrigen Empfind-
|
lichkeit aktiv. Achten Sie daher selber verstärkt auf Rauchentwicklung im Überwa-
chungsbereich und mögliche Ursachen. Bei starker Rauchentwicklung wird
trotzdem ein Alarm ausgelöst.
Mit der Stummschaltfunktion können Sie einen bestehenden Alarm nicht deakti-
vieren. Drehen Sie dazu den Rauchmelder aus dem Montagesockel.
Nach Ablauf der Zeit verlässt der Rauchmelder den Stummschaltmodus selbständig. Die
normale Überwachungsfunktion ist wieder aktiv, die LED blinkt wieder wie im normalen
Betriebszustand.
< 0,5 sec
Alarmspeicher zurücksetzen
Ein gespeicherter lokaler Alarm wird ca. 24 Stunden lang durch die blinkende gelbe LED
angezeigt. Sie können den Alarmspeicher aber auch manuell zurücksetzen.
1 Funktionstaste kurz drücken.
Das Signal der gelben LED erlischt.
Die rote LED blinkt wieder wie im normalen Betriebszustand.
Batterieausfallsignal unterdrücken
Sie können das Batterieausfallsignal manuell unterdrücken (z. B. nachts).
1 Funktionstaste kurz drücken.
Der Signalton verstummt für acht Stunden. Danach ertönt er wieder alle 45 Sekunden.
...
... 9 Min
