merten ARGUS MEG5470-2119 Gebrauchsanleitung

© Schneider-Electric 2014EAV56178-0102/15
de

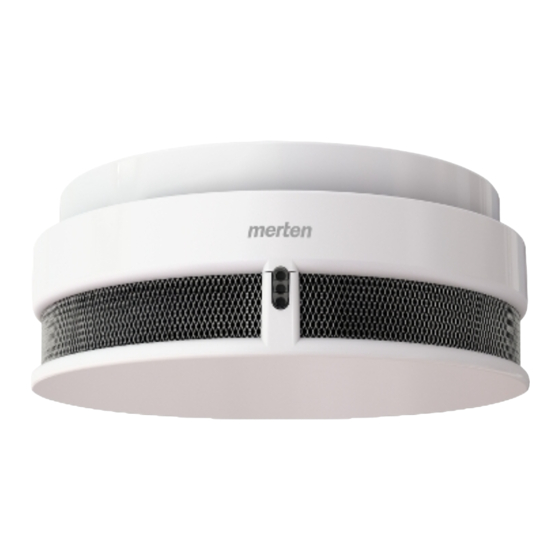

ARGUS Rauchmelder Single
Gebrauchsanleitung
Art.-Nr. MEG5470-2119
English operating instructions
You will find the English version of these operating instructions at:
|
www.merten.com
Zubehör
– Siegelstifte für ARGUS Rauchmelder (Art.-Nr. 547000)
Gebrauchsanleitung
Diese Gebrauchsanleitung für Rauchwarnmelder beinhaltet folgende Themen:
• Funktionsbeschreibung
• Installation
• Bedienung
• Wartung und Pflege
• Technische Daten
Sie richtet sich an folgende Zielgruppen:
• Planer / Architekten / Systemintegratoren
• Installateure
• Fachkräfte für Rauchwarnmelder
• Hauseigentümer
• Mieter
Diese Gebrauchsanleitung ist Bestandteil des Produktes. Nach Installation und In-
|
betriebnahme muss sie an den Anwender übergeben werden.
Für Ihre Sicherheit
½ VORSICHT
• Rauchmelder erkennen Rauch, aber keine Flammen, Hitze oder Wärme
• Rauchmelder können keinen Brand löschen!
• eine zuverlässige Raucherkennung funktioniert nur bei einem geeigneten Mon-
tageort und bei regelmäßiger Wartung der Rauchmelder.
• Rauchmelder nicht mit Farbe überstreichen!
½ GEFAHR
Lebensgefahr durch Rauchvergiftung!
• Rauchgase sind hochgiftig. Schon wenige Atemzüge führen zur Bewusstlosig-
keit und nach kurzer Zeit zum Tod!
• Bringen Sie sich und andere Personen im Brandfall schnellstmöglich in Sicher-
heit.
• Unterstützen Sie dabei besonders Kinder, alte und behinderte Menschen.
• Alarmieren Sie danach schnellstmöglich die Feuerwehr!
• Machen Sie sich im Vorfeld Gedanken um Verhalten im Brandfall (Flucht- und
Evakuierungsmaßnahmen) und vorbeugenden Brandschutz.
Rauchmelder kennenlernen
Lieferumfang
A B
A Rauchmelder
B Montagesockel
C Staubschutz-Folie
D Befestigungsmaterial
E Gebrauchsanleitung
Funktionsbeschreibung
Der ARGUS Rauchwarnmelder Single (im Folgenden Rauchmelder genannt) ist ein bat-
teriebetriebener Rauchmelder für den privaten Wohnbereich gemäß EN14604 und
vfdb14/01.
Er erkennt frühzeitig Rauchentwicklung durch Schwelbrände und offene Brände mit
Rauchentwicklung. Durch einen intensiven akustischen Signalton und eine blinkende
LED werden Personen rechtzeitig vor Rauchgasen gewarnt und können den Gefahrenbe-
reich verlassen. Die Raucherkennung funktioniert nach dem Streulicht-Prinzip (Tyndall-
Effekt). Dazu wird in einer Rauchkammer die Ausbreitung von Lichtstrahlen gemessen.
Befinden sich durch Rauch viele Partikel in der Luft, werden die Strahlen stärker reflektiert
und treffen auf einen Sensor, der einen Alarm auslöst.
Die Energieversorgung des Rauchmelders erfolgt durch eine fest eingebaute Batterie mit
einer Lebensdauer von mindestens 10 Jahren bei normaler Verwendung.
Der Rauchmelder überwacht kontinuierlich die Funktionsfähigkeit der Raucherkennung in
der Rauchkammer und die Batteriespannung. Störungen oder eine schwache Batterie
werden über Signaltöne und LED-Signale angezeigt.
Zusätzlich bietet der Rauchmelder verschiedene Komfortfunktionen.
Stummschaltfunktion
Mit der Stummschaltfunktion können Sie die Raucherkennung manuell für eine bestimmte
Zeit unempfindlicher schalten. Dies kann sinnvoll sein wenn Sie eine starke Rauch- oder
Staubentwicklung erwarten und einen Alarm vermeiden möchten.
Durch kurzes Drücken der Funktionstaste versetzen Sie den Rauchmelder für ca. neun
Minuten in den Stummschalt-Modus. Die Alarmschwelle wir dadurch deutlich herauf ge-
setzt und der Alarm bleibt aus. Die LED blinkt in dieser Zeit alle 10 Sekunden.
Nach Ablauf der Zeit verlässt der Rauchmelder den Stummschalt-Modus selbständig. Die
normale Überwachungsfunktion ist wieder aktiv, die LED blinkt wieder wie im normalen
Betriebszustand.
Batterieausfallsignal
Die fest eingebaute Batterie des Rauchmelders hat eine Lebensdauer von mindestens 10
Jahren bei normaler Verwendung. Einfluss auf die Lebensdauer haben sowohl die Häu-
figkeit von Alarmen als auch die Betriebsbedingungen.
Rechtzeitig vor Ende der Batterielebensdauer (mind. 30 Tage) beginnt das Batterieaus-
fallsignal. Der Rauchmelder gibt alle 45 s einen kurzen Warnton ab. Die LED blinkt wie im
normalen Betriebszustand (ca. alle 6 Min).
Sie haben somit ausreichend Zeit, den Rauchmelder durch einen neuen zu ersetzen.
Selbsttest der Raucherkennung
Der Rauchmelder führt regelmäßig einen Selbsttest der Raucherkennung durch. Dazu
wird kontinuierlich die Rauchkammer und die Auswerte-Elektronik geprüft. Tritt bei dieser
Prüfung ein Fehler auf, meldet der Rauchmelder diese Störung mit einem Signalton. Die
LED blinkt wie im normalen Betriebszustand.
Verschmutzungskompensation
Der Rauchmelder erkennt, dass die Rauchkammer im Laufe der Jahre kontinuierlich al-
tert.
Er regelt die Alarmschwelle dementsprechend nach, so dass Fehlalarme durch Ver-
schmutzung und Alterungserscheinungen vermieden werden.
Eine zu starke Verschmutzung der Rauchkammer kann trotzdem einen Alarm auslösen.
2 x 2 x
C D E
