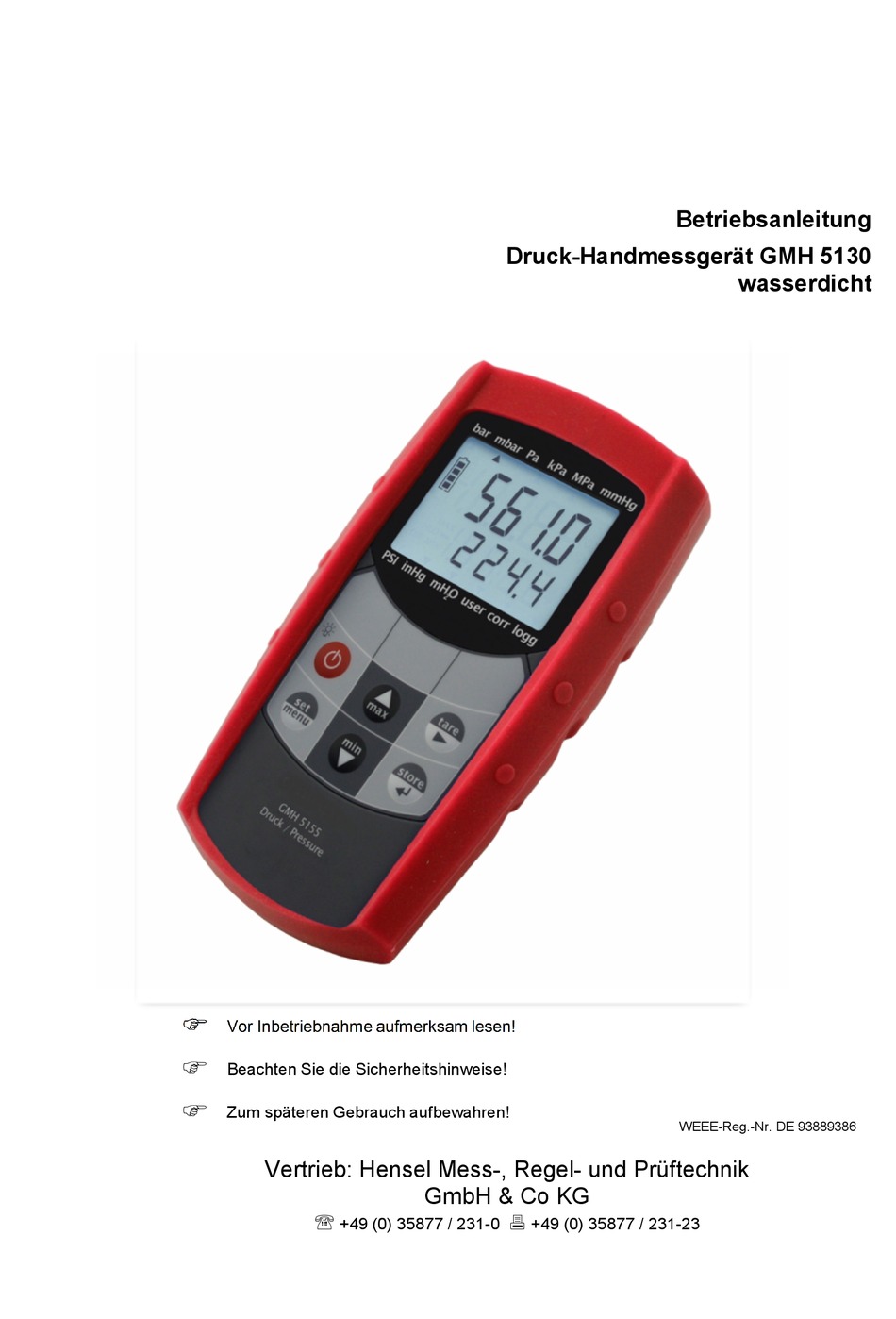

H82.0.01.6B-03
Betriebsanleitung
Druck-Handmessgerät GMH 5130
wasserdicht
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
WEEE-Reg.-Nr. DE 93889386
Vertrieb: Hensel Mess-, Regel- und Prüftechnik
GmbH & Co KG
℡
+49 (0) 35877 / 231-0
+49 (0) 35877 / 231-23
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GMH 5130
Inhaltszusammenfassung für GREISINGER GMH 5130
- Seite 1 H82.0.01.6B-03 Betriebsanleitung Druck-Handmessgerät GMH 5130 wasserdicht Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die Sicherheitshinweise! Zum späteren Gebrauch aufbewahren! WEEE-Reg.-Nr. DE 93889386 Vertrieb: Hensel Mess-, Regel- und Prüftechnik GmbH & Co KG ℡ +49 (0) 35877 / 231-0 +49 (0) 35877 / 231-23...
-
Seite 2: Inhaltsverzeichnis
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 2 von 14 Inhalt ALLGEMEINER HINWEIS.............................3 SICHERHEIT................................3 .........................3 ESTIMMUNGSGEMÄßE ERWENDUNG ........................3 ICHERHEITSZEICHEN UND YMBOLE ............................3 ICHERHEITSHINWEISE PRODUKTBESCHREIBUNG ..........................4 ..............................4 IEFERUMFANG ........................4 ETRIEBS ARTUNGSHINWEISE BEDIENUNG ................................5 ...............................5 NZEIGEELEMENTE ..............................5 EDIENELEMENTE .................................5 NSCHLÜSSE ................................6 UFSTELLER INBETRIEBNAHME..............................7 KONFIGURATION DES GERÄTES ........................7 HINWEISE ZU SONDERFUNKTIONEN ......................8... -
Seite 3: Allgemeiner Hinweis
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 3 von 14 1 Allgemeiner Hinweis Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes ver- traut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Geräts auf, damit Sie oder das Fachpersonal im Zweifelsfalle jederzeit nachschlagen können. -
Seite 4: Produktbeschreibung
Betrieb in explosionsgefährdeter Umgebung besteht erhöhte Verpuffungs-, Brand-, oder Explosionsgefahr durch Funkenbildung. Produktbeschreibung 3.1 Lieferumfang Im Lieferumfang ist enthalten: GMH 5130 mit 2 AAA-Batterien Betriebsanleitung Kurzanleitung 3.2 Betriebs- und Wartungshinweise 1. Batteriebetrieb: Wird in der unteren Anzeige ´bAt´ angezeigt, so sind die Batterien verbraucht und müssen erneuert wer- den. -
Seite 5: Bedienung
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 5 von 14 4 Bedienung 4.1 Anzeigeelemente Hauptanzeige: aktueller Messwert Nebenanzeige: minimaler/ maximaler/gespeicherter Messwert Anzeigepfeile für Messwert-Einheiten Bewertung des Batteriezustandes Anzeigeelemente zur Darstellung des minimalen/ maxima- len/gespeicherten Messwertes sowie der Tara-Funktion und Sea-Level-Korrektur user-Pfeil: Messwert wird in der User-Einheit ange- geben (einstellbar, siehe Kap 7.1) -
Seite 6: Aufsteller
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 6 von 14 4.4 Aufsteller Bedienung: • Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen. • Ziehen Sie an Beschriftung „open“ erneut, um Aufsteller weiter auszuklappen. Aufsteller zugeklappt Aufsteller in Position 90° Aufsteller in Position 180°... -
Seite 7: Inbetriebnahme
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 7 von 14 5 Inbetriebnahme Sensoren verbinden und Gerät mit der Taste einschalten. Nach dem Segmenttest zeigt das Gerät kurz Informationen zu seiner Konfiguration an: falls die Standardmessung eingestellt ist falls schnelle Messung eingestellt ist falls Spitzenwertdetektion eingestellt ist Danach ist das Gerät bereit zur Messung. -
Seite 8: Hinweise Zu Sonderfunktionen
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 8 von 14 Mittelwertbildung 1 @ 120 Zeit in Sekunden, über der die Mittelwertbildung errechnet wird Mittelwertbildung deaktiviert Auto Power-Off: Automatische Geräteabschaltung. 1 ... 120 Abschaltverzögerung in Minuten. Wird keine Taste gedrückt und findet kein Datenverkehr über die Schnittstelle statt, schaltet sich das Gerät... -
Seite 9: Standardmessung (Slow)
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 9 von 14 7.2.1 Standardmessung (slow) Messfrequenz 4 Hz, Mittelungsverfahren und Messfilter sind aktiv. Anwendungsbereich: Messen von langsamen Druckänderungen und statischen Drücken, z.B. Dichtigkeitsprüfungen, Luftdruckmessungen u.ä. Höchste Messgenauigkeit, störungsunempfindlich, niedriger Stromverbrauch. 7.2.2 Spitzenwertdetektion (Peak detection) Messfrequenz >1000 Hz, das Messsignal wird ungefiltert wiedergegeben. -
Seite 10: Universalausgang
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 10 von 8 Universalausgang Der Ausgang kann als serielle Schnittstelle (für USB 5100 Schnittstellenadapter) verwendet werden. Wird der Ausgang nicht benötigt, sollte er deaktiviert werden (Out = oFF), da sich dadurch der Batteriever- brauch stark reduziert. -
Seite 11: Druckanschluss An Die Drucksensoren
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 11 von 14 10 Druckanschluss an die Drucksensoren Das Messgerät ist so konzipiert, dass alle Sensoren der GMSD und MSD-E Serie ohne Neuabgleich ange- steckt werden können. Somit stehen Ihnen eine Vielzahl voll austauschbarer Sensoren für Messbereiche von beispielsweise -1.999 ... -
Seite 12: Fehler- Und Systemmeldungen
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 12 von 13 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Es ist kein Sensor angesteckt Gerät ausschalten und Sensor anstecken Angesteckter Sensor oder Gerät ist defekt Mit evtl. vorhandenen 2. Sensor das Gerät prüfen, defekten Sensor / Gerät zur Reparatur einschicken Err.9... -
Seite 13: Technische Daten
H82.0.01.6B-03 Betriebsanleitung GMH 5130 Seite 13 von 14 15 Technische Daten Anzeigebereich maximal -19999...19999 Digit, je nach verwendeten Sensor Anzahl Kanäle Verwendbare Fühler GMSD [ - K51 und MSD [ mit Anschlusskabel MSD-K51 verfügbare Bereiche/Auflösungen von -1.999 [ 2.500 mbar / 0.001mbar bis 0 [ 1000 bar / 1bar Anschlüsse... -
Seite 14: Eg-Konformitätserklärung
Betriebsanleitung GMH 5130 Seite 14 von EG - Konformitätserklärung Für die folgend bezeichneten Erzeugnisse GMH 5130, GMH 5150, GMH 5155 wird hiermit bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über...
