GREISINGER GMH 3691 Bedienungsanleitung

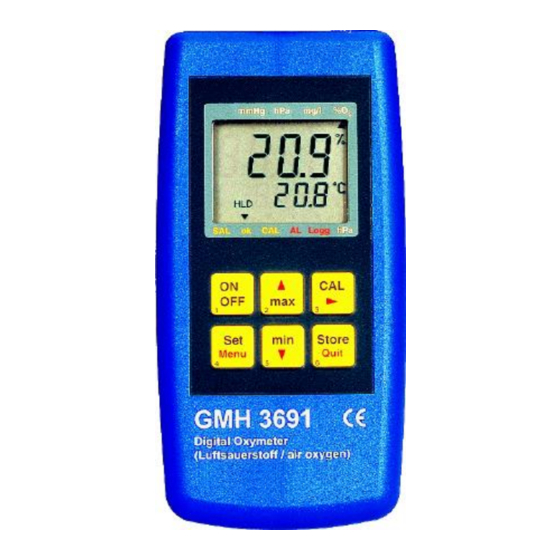

Handmessgerät mit alarmfunktion für gasförmigen sauerstoff und temperatur
Verwandte Anleitungen für GREISINGER GMH 3691
Inhaltszusammenfassung für GREISINGER GMH 3691
-
Seite 1: Handmessgerät Mit Alarmfunktion
H36.0.12.6B-10 Handmessgerät mit Alarmfunktion für gasförmigen Sauerstoff und Temperatur GMH 3691 Bedienungsanleitung ab Version V1.6 WEEE-Reg.-Nr. DE93889386 GREISINGER electronic GmbH D - 93128 Regenstauf, Hans-Sachs-Straße 26 +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de... -
Seite 2: Inhaltsverzeichnis
ENTSORGUNGSHINWEISE: ..........................11 Bestimmungsgemäße Verwendung Das GMH 3691 dient zur Ermittlung des Sauerstoffpartialdruckes bzw. des prozentualen Sauerstoffanteils in Ga- sen/Luft. Für die Messung ist ein externer Sensor des Typs GOO … bzw. GGO … erforderlich. Die Messung erfolgt an der Öffnung des externen Sensors. -
Seite 3: Betriebs- Und Wartungshinweise
H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 3 von 12 Betriebs- und Wartungshinweise: a) Batteriewechsel: Wird und in der unteren Anzeige ´bAt´ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. -
Seite 4: Anzeige- Und Bedienelemente
H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 4 von 12 Anzeige- und Bedienelemente 5.1 Anzeigeelemente Anzeige bei zwei angesteckten Sensoren: Hauptanzeige: mögliche Anzeige: mmHg mg/l Sauerstoffkonzentration in % (% O Sauerstoffpartialdruck (hPa) Nebenanzeige: °C Temperatur des Sensors (°C oder °F) Die gewünschten Anzeigen werden mit der... -
Seite 5: Bedienelemente
H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 5 von 12 5.2 Bedienelemente Ein-/Ausschalter min/max bei Messung: kurz drücken: Anzeige des minimalen bzw. maximalen bisher gemessenen Wertes 1 sec. drücken: Löschen des jeweiligen Wertes auf/ab bei Konfiguration: Eingabe von Werten, bzw. Verändern von Einstellungen CAL: kurz drücken:... -
Seite 6: 'Cal': Auswahl Der Kalibration
H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 6 von 12 ’AL.’: Alarmfunktion mmH g mg/l off: Alarmfunktion ausgeschaltet Alarmfunktion aktiv, vorhandener Alarm wird als Pfeil ‘AL‘ ange- No.So: zeigt SA L C AL Logg Alarmfunktion aktiv, vorhandener Alarm wird als Pfeil ‘AL‘ ange- zeigt, zusätzlich wird alle 2s ein kurzer Alarmton ausgegeben. -
Seite 7: Hinweise Zu Sonderfunktionen
(Beispiel: Basisadresse 21 - Kanal 1 = 21, Kanal 2 = 22, Kanal 3 = 23) Hinweise zur Sauerstoffmessung Das GMH 3691 dient zur Ermittlung des Sauerstoffpartialdruckes bzw. des prozentualen Sauerstoffanteils in Gasen. Beachten Sie bei der Vermessung von Gasen unbedingt folgendes: Die Kalibration und die Messung sind druckabhängig! -
Seite 8: Kalibration Des Sauerstoffsensors
H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 8 von 12 Kalibration des Sauerstoffsensors Aufgrund der Alterung des Sensors muss der Sauerstoffsensor regelmäßig kalibriert werden. Dafür stehen im Gerät zwei einfach zu bedienende Kalibrationsfunktionen zur Verfügung. Empfohlen wird eine Kalib- ration mindestens alle 7 Tage oder, um höchste Messgenauigkeit zu erreichen, unmittelbar vor der Messung. -
Seite 9: Fehler- Und Systemmeldungen
H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 9 von 12 10 Fehler- und Systemmeldungen Anzeige: Bedeutung / Ursache: Abhilfe: Kein Sensor vorhanden Sensor anstecken Bzw. Fehler im Sensor Sensor defekt => zu Reparatur einsenden Batteriespannung schwach, neue Batterie einsetzen Die Gerätefunktion ist nur noch kur- ze Zeit gewährleistet... -
Seite 10: Die Serielle Schnittstelle
H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 10 von 12 11 Die serielle Schnittstelle Mit Hilfe der seriellen Schnittstelle und einem passenden galvanisch getrennten Schnittstellenadapter (GRS3100, USB3100 oder GRS3105) können sämtliche Mess- und Einstellungsdaten des Gerätes gelesen und zum Teil verän- dert werden. -
Seite 11: Technische Daten
H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 11 von 12 12 Technische Daten Messbereiche: Sauerstoffkonzentration 0.0 ... 100.0 % O Sauerstoffpartialdruck 0 ... 1100 hPa Sensortemperatur -20.0 ... 50.0 °C Druckeingabe: 500 ... 2000 hPa abs. Genauigkeit Gerät: (± 1 Digit) (bei 1000 hPa abs. und Nenntemperatur) Sauerstoffkonzentration ±... - Seite 12 H36.0.12.6B-10 Bedienungsanleitung GMH 3691 Seite 12 von 12...
