GREISINGER GMH 3551 Betriebsanleitung
Ph-/redox-handmessgerät mit datenlogger
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
H70.0.11.6B-02
ab Version 1.0
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM Messtechnik GmbH, Standort Greisinger
D - 93128 Regenstauf, Hans-Sachs-Straße 26
+49 (0) 9402 / 9383-0
pH-/Redox-Handmessgerät
GMH 3551
+49 (0) 9402 / 9383-33
Betriebsanleitung
mit Datenlogger
WEEE-Reg.-Nr. DE 93889386
info@greisinger.de
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GMH 3551
Inhaltszusammenfassung für GREISINGER GMH 3551
- Seite 1 Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die Sicherheitshinweise! Zum späteren Gebrauch aufbewahren! WEEE-Reg.-Nr. DE 93889386 GHM Messtechnik GmbH, Standort Greisinger D - 93128 Regenstauf, Hans-Sachs-Straße 26 +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33...
-
Seite 2: Inhaltsverzeichnis
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 2 von 20 Inhalt 1 ALLGEMEINER HINWEIS ............................. 3 2 SICHERHEIT ................................3 2.1 ......................... 3 ESTIMMUNGSGEMÄßE ERWENDUNG 2.2 ........................3 ICHERHEITSZEICHEN UND YMBOLE 2.3 ............................3 ICHERHEITSHINWEISE 3 PRODUKTBESCHREIBUNG ..........................4 3.1 ..............................4 ... -
Seite 3: Allgemeiner Hinweis
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 3 von 20 1 Allgemeiner Hinweis Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Geräts auf, damit Sie oder das Fachpersonal im Zweifelsfalle jederzeit nachschlagen können. -
Seite 4: Produktbeschreibung
Betrieb in explosionsgefährdeter Umgebung besteht erhöhte Verpuffungs-, Brand-, oder Explosionsgefahr durch Funkenbildung. Produktbeschreibung 3.1 Lieferumfang Im Lieferumfang ist enthalten: GMH 3551, inkl. 9V-Batterie Betriebsanleitung 3.2 Betriebs- und Wartungshinweise 1. Batteriebetrieb: Wird und in der unteren Anzeige ´bAt´ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. -
Seite 5: Bedienung

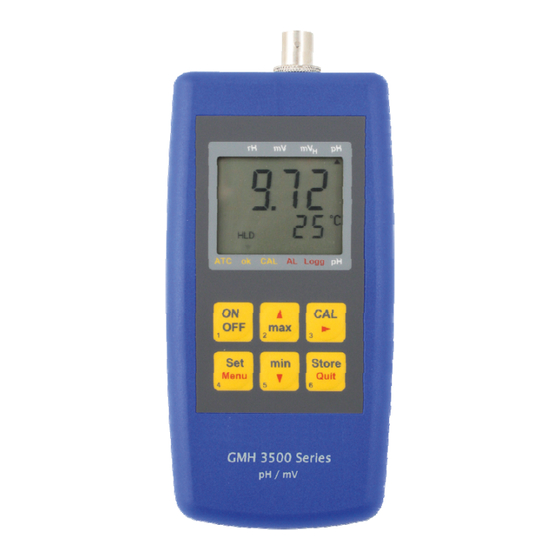

H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 5 von 20 4 Bedienung 4.1 Anzeigeelemente Hauptanzeige: pH-Wert, Redox-Wert (mV, mV rH-Wert Anzeigeelemente zur Darstellung des minimalen/ maximalen/gespeicherten Messwertes Anzeige für Messwert-Einheiten mbar Warnsignal (bei schwacher Batterie, oder Aufforderung zur Neukalibration) AL Logg ATC-Pfeil: zeigt an, ob ein Temperaturfühler... -
Seite 6: Anschlüsse
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 6 von 20 4.3 Anschlüsse Schnittstelle: Anschluss für galv. getrennten Schnittstellen- adapter (Zubehör: USB 3100 N, GRS 3100, GRS 3105) BNC-Buchse: Anschluss für pH- bzw. Redox-Elektrode. (Glaselektrode oder Einstabmesskette) Bananen-Buchsen: Anschluss Pt1000 Temperaturfühler Bei Elektroden mit integriertem Temperaturfühler wird der Bananenstecker außen angeschlossen. -
Seite 7: Inbetriebnahme
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 7 von 20 5 Inbetriebnahme Elektroden verbinden, Gerät mit der Taste einschalten. Nach dem Segmenttest zeigt das Gerät kurz Informationen zu seiner Konfiguration an: falls eine Nullpunkt- oder Steigungskorrektur vorgenommen wurde (siehe Kapitel 7 „Konfiguration des Gerätes“ und 10 „Justieren des Gerätes“) Danach ist das Gerät bereit zur Messung. -
Seite 8: Rh-Messung
Hand eingegeben werden muss. 2. Feststellung des rH-Wertes: Stecken Sie nun die Redox-Elektrode an und konfigurieren das GMH 3551 auf rH-Messung. In der Hauptanzeige erscheint nun der rH-Wert der Lösung, in der Nebenanzeige werden abwechselnd der zuvor gemessene pH-Wert und die Temperatur angezeigt. -
Seite 9: Beispiele
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 9 von 20 Beispiele: - bei proteinhaltigen Lösungen, wie sie zum Beispiel bei Messungen in Medizin und Biologie vorkommen, kann KCl zur Denaturierung des Proteins führen. - koagulierte Lacke - Lösungen, die höhere Konzentrationen an Silberionen enthalten Stoffe, die sich auf der Glasmembrane oder dem Diaphragma ablagern, beeinflussen die Messung und müssen regelmäßig entfernt werden. -
Seite 10: Durchführung Der Kalibrierung
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 10 von 20 Wird mit der Standard- bzw. mit der DIN-Puffer Serie gearbeitet, werden zusätzlich auch die Temperatureinflüsse der Puffer kompensiert. Bei manueller Pufferwahl sollten die pH-Werte der Puffer bei der zugehörigen Temperatur eingegeben werden, um eine möglichst genaue Kalibrierung zu erreichen. -
Seite 11: Konfiguration Des Gerätes
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 11 von 20 Stellen Sie die Elektrode und den ohne Temperaturfühler: Temperaturfühler (falls vorhanden) in die manuelle Eingabe dritte Puffer-Lösung. (z.B. bei Standard- Temperatur Puffer 3 Serie: pH 10.0) und rühren Sie vorsichtig Geben Sie mit den Tasten: oder die Puffertemperatur ein. - Seite 12 H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 12 von 20 Menü Parameter Werte Bedeutung Menu bzw. rEAd Logg: Lesen der Einzel-Loggerdaten, siehe Kapitel 8.1 Manuelle Aufzeichnung („Func-Stor“) Set Configuration: Allgemeine Einstellungen Input: Auswahl der Messgröße Pfeil „rH“ Messung des rH Wertes Pfeil „mV“...
-
Seite 13: Datenlogger
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 13 von 20 Menü Parameter Werte Bedeutung Menu bzw. Set Alarm: Einstellung der Alarmfunktion On / No.So Messkanal pH/mV/rH: Alarm an mit Hupe / Alarm an ohne Hupe keine Alarmfunktion für Messkanal pH/mV/rH Min-Alarm-Grenze pH/mV/rH (nicht bei AL. 1. oFF) 0.00..14.00 pH... - Seite 14 H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 14 von 20 Messstelleneingabe „L-Id“: Auswahl der Messstelle über Tasten oder Zahl von 0…9999 oder Text, der einer Zahl von 1…40 zugeordnet wurde (komfortable Zuordnung der Texte geschieht über kostenlose GMHKonfig-Software) Store Die Eingabe wird mit bestätigt.
-
Seite 15: Geräteausgang
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 15 von 20 Loggeraufzeichnung stoppen: 2 Sekunden lang drücken: Falls eine Aufzeichnung läuft, erscheint das Stopp-Menü Wechsel der Auswahl: oder Die Aufzeichnung nicht stoppen (Vorgang abbrechen) Aufzeichnung stoppen Bestätigung der Auswahl, Ende des Stopp-Menüs Wird versucht ein mit zyklischer Aufzeichnung laufendes Gerät auszuschalten, wird automatisch nachgefragt, ob die Aufzeichnung gestoppt werden soll. -
Seite 16: Analogausgang
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 16 von 20 Das Messgerät besitzt 2 Kanäle: Kanal 1: Istwert-Kanal pH, mV oder rH und Basisadresse Kanal 2: Temperaturwert Die über die Schnittstelle ausgegebenen Messwerte werden immer in der eingestellten Anzeigeeinheit ausgegeben! 9.2 Analogausgang An dem Universal-Ausgangsanschluss kann eine Analogspannung von 0-1V abgegriffen werden (Einstellung Out dAC). -
Seite 17: Kalibrier-Datenspeicher (Read Cal)
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 17 von 20 11.2 Kalibrier-Datenspeicher (rEAd CAL) Die letzte Kalibrierung mit Datum und Ergebnissen sind im Gerät hinterlegt und kann abgerufen werden. Kalibrierungsdatenspeicher anzeigen: Abgespeicherte Kalibrierungsdaten können sowohl mit der PC-Software GMHKonfig oder GSOFT3050 ausgelesen, als auch in der Geräteanzeige selbst betrachtet werden: 2 Sekunden lang drücken:... -
Seite 18: Fehler- Und Systemmeldungen
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 18 von 20 15 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Batterie ist leer Neue Batterie einsetzen Keine Anzeige oder Netzteilbetrieb: falsche Spannung/Polung Netzgerät überprüfen / austauschen wirre Zeichen, Systemfehler Batterie und Netzgerät abklemmen, kurz warten, Gerät reagiert nicht... -
Seite 19: Technische Daten
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 19 von 20 17 Technische Daten Messbereiche 0,00 ... 14,00 pH Redox / mV -1999 … 2000 mV Bezogen auf Wasserstoffsystem: -1792 .. +2207 mV (bei 25°C, DIN 38404) 0,0 … 70,0 rH Temperatur -5,0 ... +150,0 °C, Pt1000 23,0 ... -
Seite 20: Anhang A: Temperaturgang Ph-Pufferlösungen
H70.0.11.6B-02 Betriebsanleitung GMH 3551 Seite 20 von 20 18 Anhang A: Temperaturgang pH-Pufferlösungen GPH Pufferkapseln für 100 ml Pufferlösung Kapseln zum Selbstanmischen - ungeöffnet sehr lange haltbar (ca. 3 Jahre) T [°C] GREISINGER GPH 4,0 3,99 3,99 4,01 4,01 4,03...
