Comco Ikarus C 42
7.4.

Steuerungsanlage

Seitenruder:
Betätigung durch Fußpedale und über Seilzüge.
Höhenruder:
Betätigung über den Steuerknüppel und über Stossstangen und Umlenkhebel.
Querruder:
Betätigung über den Steuerknüppel und in der Kabine über Seilzüge und in den
Flächen über Stossstangen und Umlenkhebel.
7.4.1. Ausschläge der Ruder

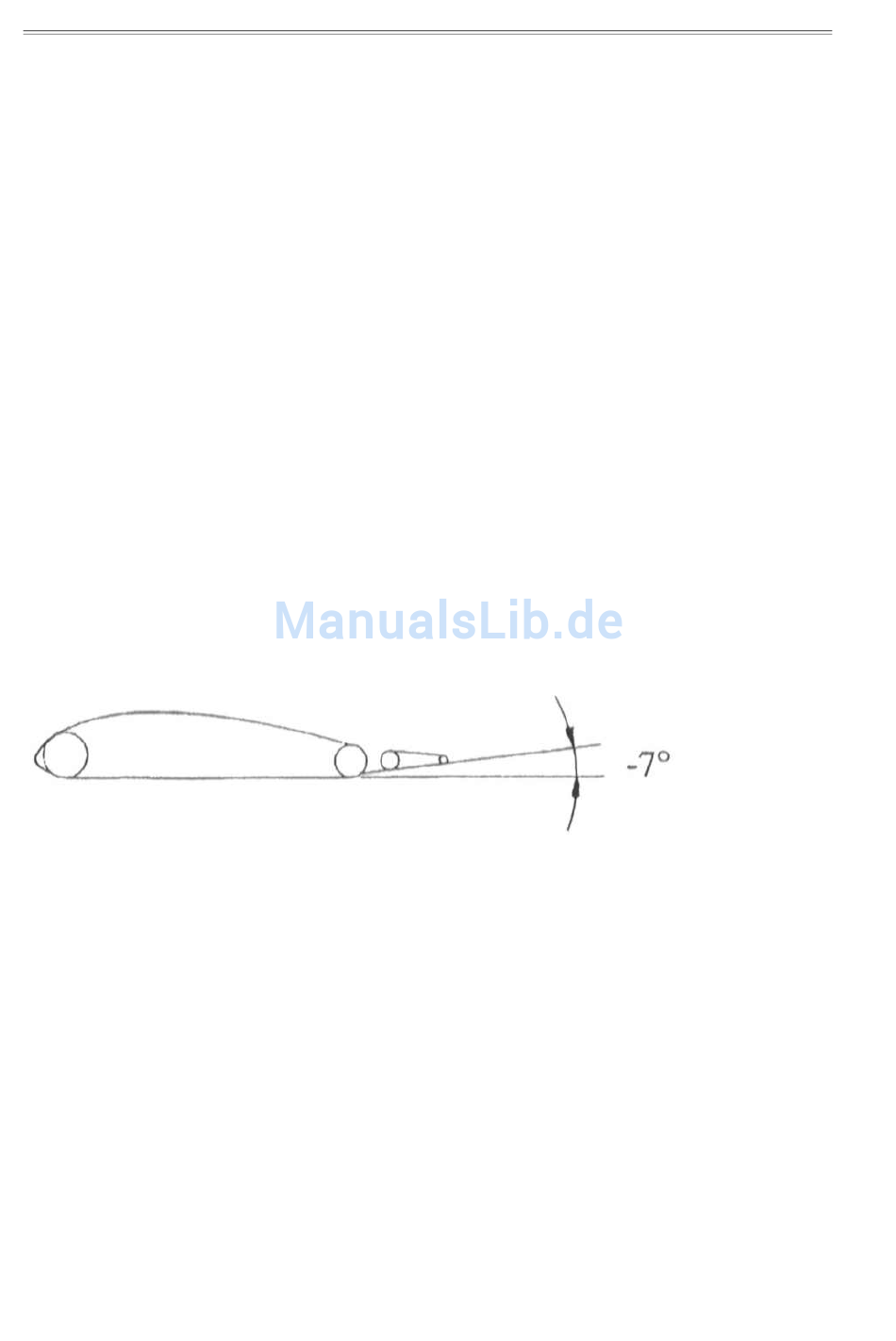

Anmerkung:
Die Grundeinstellung der Querruderunterseite
ist -7° zur Flügelsehne (Tangente Vorder- zu Hinterholm).
Sie ist definiert durch die Länge der Querruderstoßstangen.
Querruder
nach oben
nach unten
Höhenruder
nach oben
nach unten
Seitenruder
nach rechts
nach links
__________________________________________________________________
Revision No 2
20° 85 mm, + 10 mm
14° 60 mm, + 10 mm
28° 200 mm, ± 15 mm
20° 140 mm, ± 15 mm
32° 225 mm, ± 10 mm
32° 225 mm, ± 10 mm
Flug- und Betriebshandbuch/Schweiz
250 mm
250 mm
410 mm
410 mm
410 mm
410 mm
2006-07-05 Seite 39/64
