4 Verschaltungsschema der
Röhrenkollektoren
i
Beachten Sie bei der Auslegung des Feld-
Volumenstromes die Planungsinformationen.
>
Verschalten Sie die Röhrenkollektoren anhand der
folgenden Regeln:

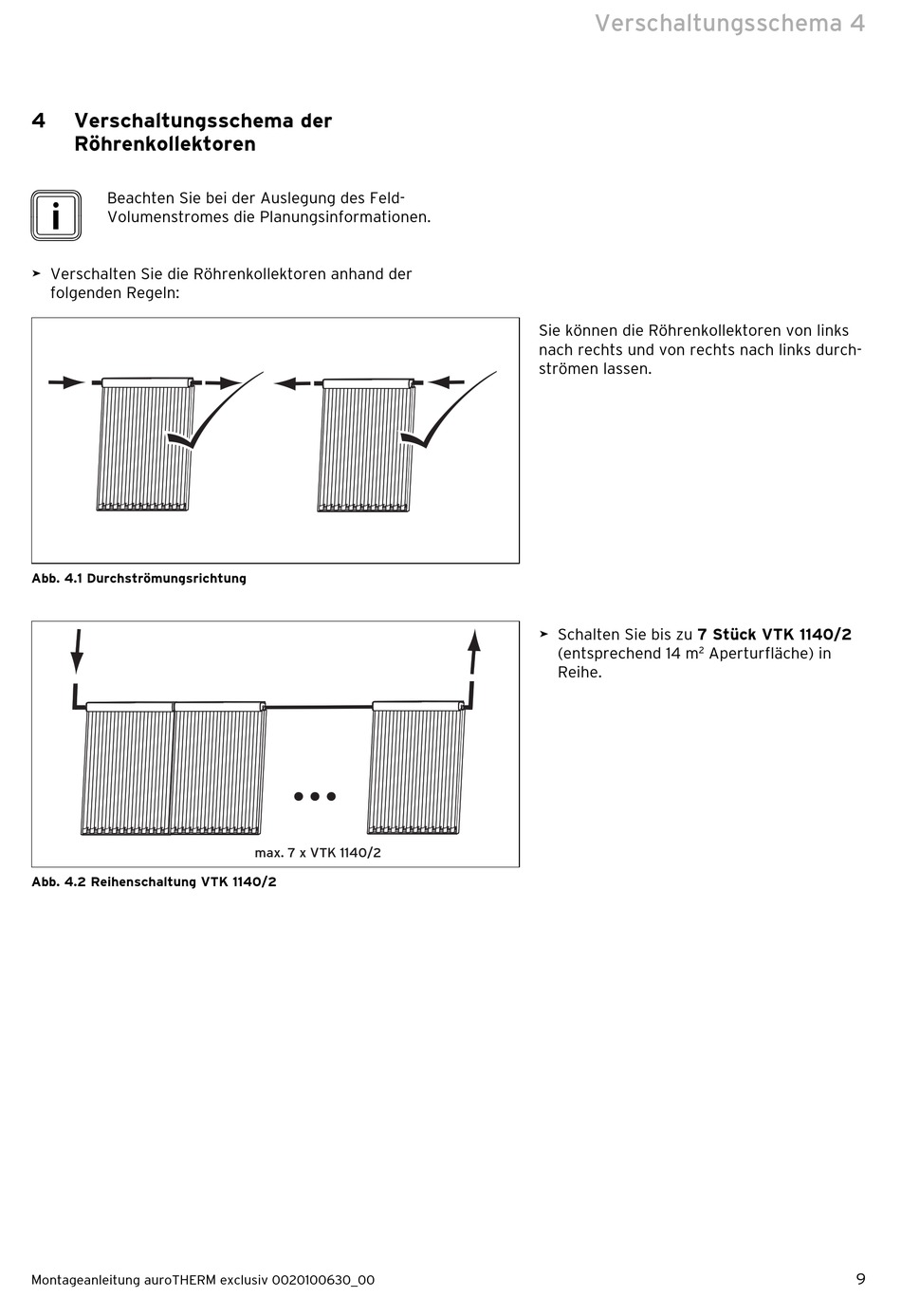

Abb. 4.1 Durchströmungsrichtung
Abb. 4.2 Reihenschaltung VTK 1140/2
Montageanleitung auroTHERM exclusiv 0020100630_00
max. 7 x VTK 1140/2
Verschaltungsschema 4
Sie können die Röhrenkollektoren von links
nach rechts und von rechts nach links durch-
strömen lassen.
>
Schalten Sie bis zu 7 Stück VTK 1140/2
(entsprechend 14 m 2
Reihe.
Apertur fläche) in
