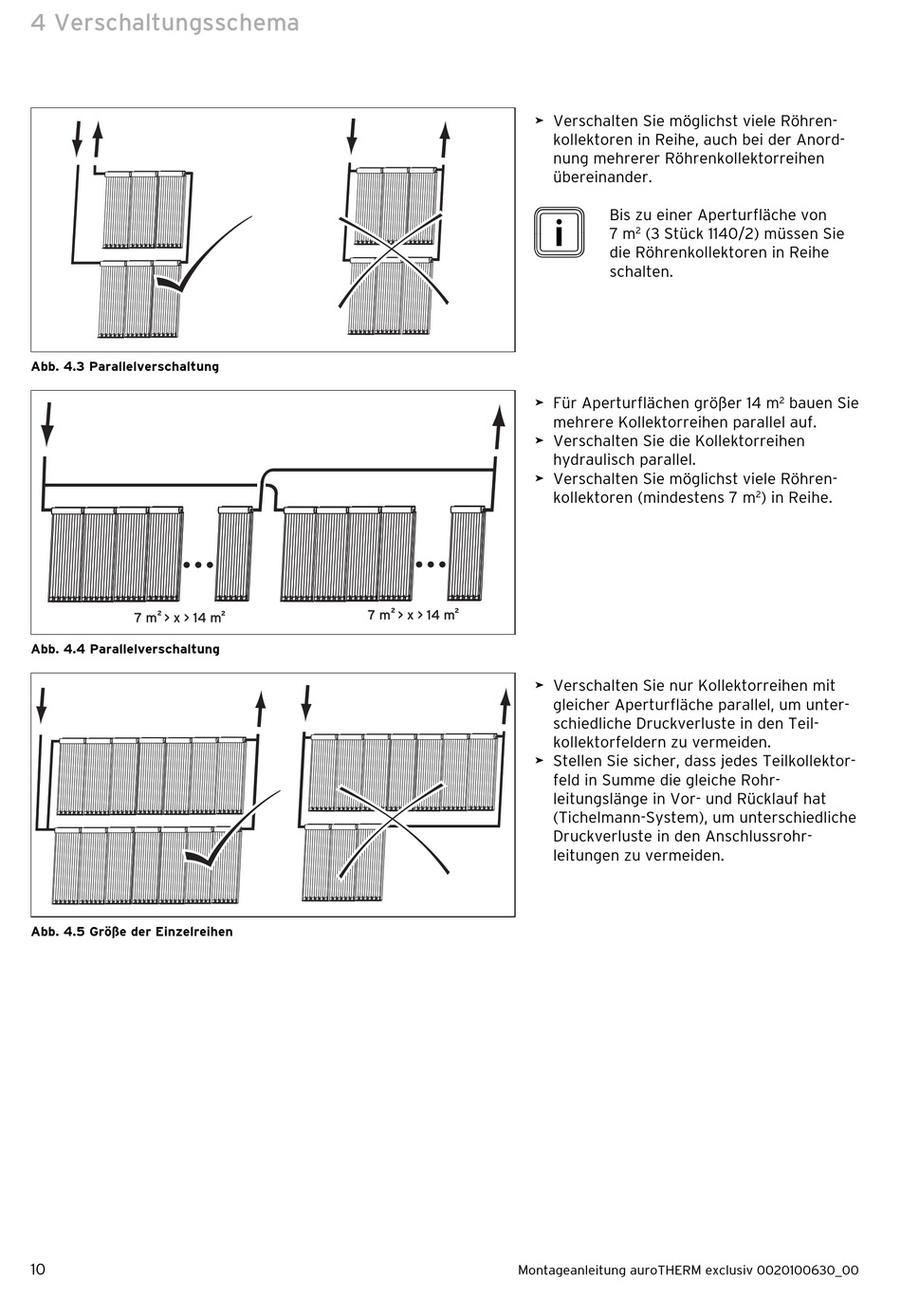

4 Verschaltungsschema
Abb. 4.3 Parallelverschaltung
Abb. 4.4 Parallelverschaltung
Abb. 4.5 Größe der Einzelreihen
10
>
Verschalten Sie möglichst viele Röhren-
kollektoren in Reihe, auch bei der Anord-
nung mehrerer Röhrenkollektorreihen
übereinander.
i
Bis zu einer Aperturfläche von
2
7 m (3 Stück 1140/2) müssen Sie
die Röhrenkollektoren in Reihe
schalten.
>
Für Aperturflächen größer 14 m
mehrere Kollektorreihen parallel auf.
>
Verschalten Sie die Kollektorreihen
hydraulisch parallel.
>
Verschalten Sie möglichst viele Röhren-
kollektoren (mindestens 7 m
>
Verschalten Sie nur Kollektorreihen mit
gleicher Aperturfläche parallel, um unter-
schiedliche Druckverluste in den Teil-
kollektorfeldern zu vermeiden.
>
Stellen Sie sicher, dass jedes Teilkollektor-
feld in Summe die gleiche Rohr-
leitungslänge in Vor- und Rücklauf hat
( Tichelmann-System), um unterschiedliche
Druckverluste in den Anschlussrohr-
leitungen zu vermeiden.
Montageanleitung auroTHERM exclusiv 0020100630_00
2
bauen Sie
2 ) in Reihe.
