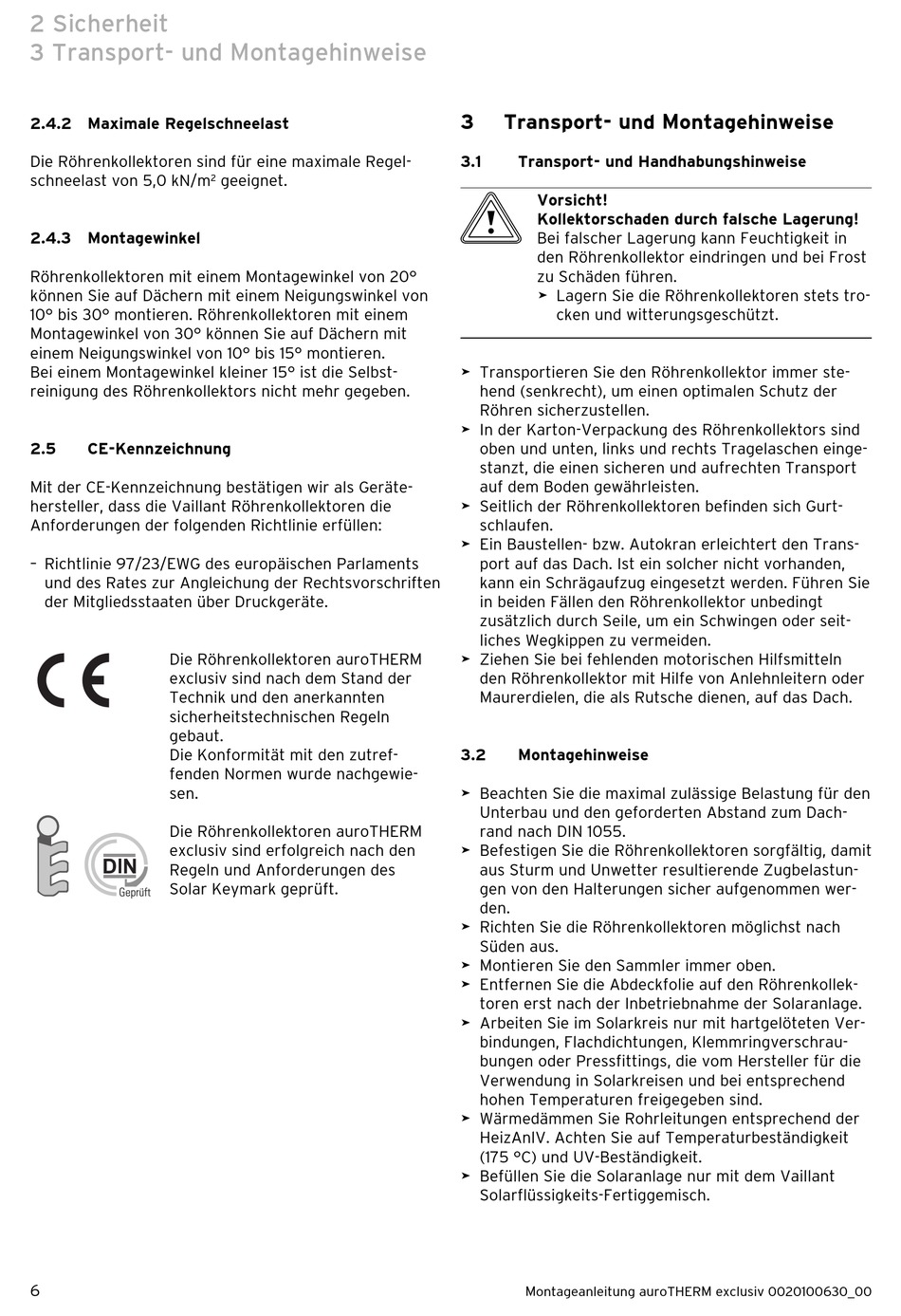

2 Sicherheit

3 Transport- und Montagehinweise

2.4.2 Maximale Regelschneelast

Die Röhrenkollektoren sind für eine maximale Regel-
schneelast von 5,0 kN/m

2.4.3 Montagewinkel

Röhrenkollektoren mit einem Montagewinkel von 20°
können Sie auf Dächern mit einem Neigungswinkel von
10° bis 30° montieren. Röhrenkollektoren mit einem
Montagewinkel von 30° können Sie auf Dächern mit
einem Neigungswinkel von 10° bis 15° montieren.
Bei einem Montagewinkel kleiner 15° ist die Selbst-
reinigung des Röhrenkollektors nicht mehr gegeben.
2.5

CE-Kennzeichnung

Mit der CE-Kennzeichnung bestätigen wir als Geräte-
hersteller, dass die Vaillant Röhrenkollektoren die
Anforderungen der folgenden Richtlinie erfüllen:
– Richtlinie 97/23/EWG des europäischen Parlaments
und des Rates zur Angleichung der Rechtsvorschriften
der Mitgliedsstaaten über Druckgeräte.
Die Röhrenkollektoren auroTHERM
exclusiv sind nach dem Stand der
Technik und den anerkannten
sicherheitstechnischen Regeln
gebaut.
Die Konformität mit den zutref-
fenden Normen wurde nachgewie-
sen.
Die Röhrenkollektoren auroTHERM
exclusiv sind erfolgreich nach den
Regeln und Anforderungen des
Solar Keymark geprüft.
6
2
geeignet.
3 Transport- und Montagehinweise
3.1

Transport- und Handhabungshinweise

b
Vorsicht!
Kollektorschaden durch falsche Lagerung!
Bei falscher Lagerung kann Feuchtigkeit in
den Röhrenkollektor eindringen und bei Frost
zu Schäden führen.
>
Lagern Sie die Röhrenkollektoren stets tro-
cken und witterungsgeschützt.
>
Transportieren Sie den Röhrenkollektor immer ste-
hend (senkrecht), um einen optimalen Schutz der
Röhren sicherzustellen.
>
In der Karton-Verpackung des Röhrenkollektors sind
oben und unten, links und rechts Tragelaschen einge-
stanzt, die einen sicheren und aufrechten Transport
auf dem Boden gewährleisten.
>
Seitlich der Röhrenkollektoren befinden sich Gurt-
schlaufen.
>
Ein Baustellen- bzw. Autokran erleichtert den Trans-
port auf das Dach. Ist ein solcher nicht vorhanden,
kann ein Schrägaufzug eingesetzt werden. Führen Sie
in beiden Fällen den Röhrenkollektor unbedingt
zusätzlich durch Seile, um ein Schwingen oder seit-
liches Wegkippen zu vermeiden.
>
Ziehen Sie bei fehlenden motorischen Hilfsmitteln
den Röhrenkollektor mit Hilfe von Anlehnleitern oder
Maurerdielen, die als Rutsche dienen, auf das Dach.
3.2

Montagehinweise

>
Beachten Sie die maximal zulässige Belastung für den
Unterbau und den geforderten Abstand zum Dach-
rand nach DIN 1055.
>
Befestigen Sie die Röhrenkollektoren sorgfältig, damit
aus Sturm und Unwetter resultierende Zugbelastun-
gen von den Halterungen sicher aufgenommen wer-
den.
>
Richten Sie die Röhrenkollektoren möglichst nach
Süden aus.
>
Montieren Sie den Sammler immer oben.
>
Entfernen Sie die Abdeckfolie auf den Röhrenkollek-
toren erst nach der Inbetriebnahme der Solaranlage.
>
Arbeiten Sie im Solarkreis nur mit hartgelöteten Ver-
bindungen, Flachdichtungen, Klemmringverschrau-
bungen oder Pressfittings, die vom Hersteller für die
Verwendung in Solarkreisen und bei entsprechend
hohen Temperaturen freigegeben sind.
>
Wärmedämmen Sie Rohrleitungen entsprechend der
HeizAnlV. Achten Sie auf Temperaturbeständigkeit
(175 °C) und UV-Beständigkeit.
>
Befüllen Sie die Solaranlage nur mit dem Vaillant
Solarflüssigkeits-Fertiggemisch.
Montageanleitung auroTHERM exclusiv 0020100630_00
