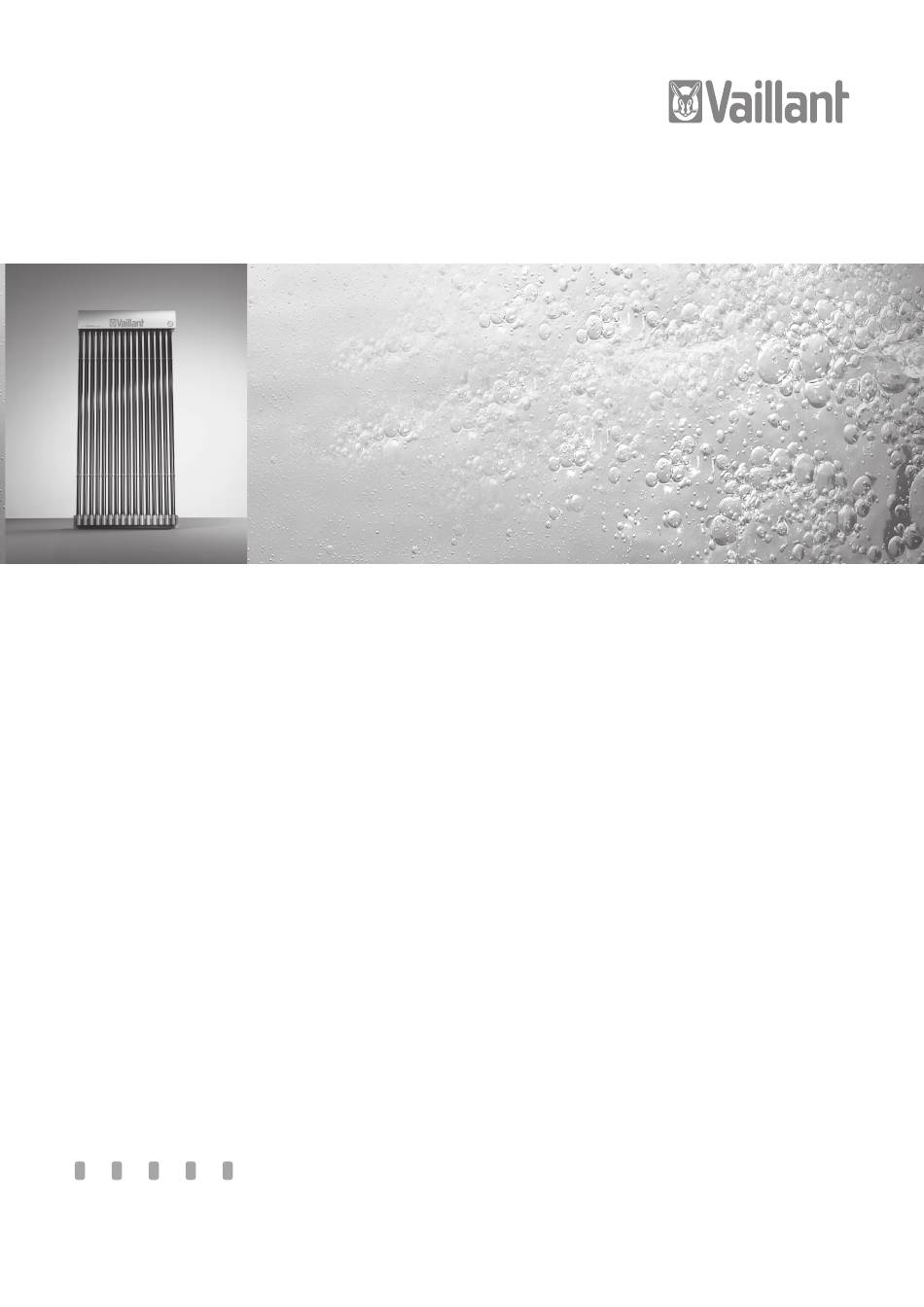

- Seite 1 Für den Fachhandwerker/für den Betreiber Montageanleitung auroTHERM exclusiv Solar-Röhrenkollektoren VTK 275 VTK 550 DE, AT, CH , BE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Dokumentation Mit Ihren Solar-Röhrenkollektoren auroTHERM exclusiv Hinweise zur Dokumentation ........2 haben Sie ein Qualitätsprodukt aus dem Hause Vaillant Verwendete Symbole ............2 erworben. Um alle Vorteile des Produkts nutzen zu kön- Mitgeltende Unterlagen .............2 nen, nehmen Sie sich ein paar Minuten Zeit und lesen Sie vor Gebrauch diese Anleitung sorgfältig durch. -
Seite 3: Normenübersicht, Sicherheitshinweise
Lastenannahmen für Bauten; Verkehrslasten; Schneelast schutzvorschriften, insbesondere bei Arbeiten auf dem und Eislast Dach. Tragen Sie bei Absturzgefahr unbedingt Absturz- DIN 18338 sicherungen. Wir empfehlen Vaillant Sicherheitsgurte. Dachdeckungs- und Dachdichtungsarbeiten (nicht in allen Ländern verfügbar) Beachten Sie die Unfallverhütungsvorschriften der Be- DIN 18339 rufsgenossenschaften. - Seite 4 Anlagenstillstand Dampf entweichen. Automatik-Entlüfter müssen deshalb bei Betrieb der An- lage abgesperrt werden. Alternativ kann das auto- matische Vaillant Luftabscheidesystem (Art.-Nr. 302 418) eingesetzt werden. Dieses arbeitet vollautomatisch und bedarf keiner nachträglichen Absperrung. Installieren Sie das Luftabscheidesystem in einem Bereich, in dem kein Dampf auftreten kann, vorzugsweise in der Nähe...
- Seite 5 Normenübersicht, Sicherheitshinweise 1 Sicherheits- Dachhaken Arbeitsplatz = Absturzkante >45° ≤60° Zulässiger Arbeitsbereich Dachschutzwand Abb. 1.4 Dachschutzwände für Arbeiten auf geneigten Dächern. Abb. 1.5 Sicherheitsgeschirr als Absturzsicherung. Dachschutzwand als Absturzsicherung Sicherheitsgeschirr als Absturzsicherung Eine weitere Möglichkeit der Absturzsicherung für Arbei- Wenn Dachfanggerüst oder Dachschutzwand unzweck- ten auf geneigten Dächern (bis 60°) ab einer Absturz- mäßig sind, kann als Absturzsicherung auch Sicherheits- höhe von 3 m sind Dachschutzwände (Abb.
-
Seite 6: Typenübersicht
Abb. 2.1 auroTHERM exclusiv Montagesystem und Zubehör Abb. 2.2 Dachanker (links) und Wandhaken (rechts) mit Montagezubehör Legende Anschlussstück mit Tauchhülse und Sicherheitseinrichtung auroTHERM exclusiv VTK 275 Befestigungsclip auroTHERM exclusiv VTK 550 Mutter M10 mit Unterlegscheibe Schraube M10 x 20 Verbindungsstück... - Seite 7 Tab. 2.1 Aufstellung auroTHERM exclusiv VTK Montagesystem und Zubehör Abb. 2.4 Schienenset groß für 2 auroTHERM exclusiv VTK 550 Abb. 2.6 Schienenset klein für 1 auroTHERM exclusiv VTK 275 Abb. 2.5 Schienenset normal für 1 auroTHERM exclusiv VTK 550 Montageanleitung auroTHERM exclusiv...
-
Seite 8: Aufdachmontage
2 Typenübersicht Schienenset groß Schienenset normal Schienenset klein Materialliste Stück Stück Stück Alu-Profil 1536 mm Alu-Profil 768 mm Alu-Profil 408 mm Verbindungsstück U-Scheibe Sechskantmutter Sechskantschraube M10 x 20 Tab. 2.2 Materialliste der Schienensets Aufdachmontage Bei der Aufdachmontage werden die auroTHERM exclusiv Solarkollektoren mit Hilfe von Dachankern mit den Dachlatten verbunden. -
Seite 9: Flachdachmontage
30° und 50° stufenlos variiert wer- den. Die Unterkonstruktion kann mit Hilfe von Sechs- kantholzschrauben und Dübeln auf geeigneten Funda- menten oder Betonplatten bzw. mit Hilfe des Kiesplatten- Sets aus dem Vaillant-Zubehörprogramm (Art.-Nr. 302 036) befestigt werden. Achtung! Bei der Bodenverankerung ist die Mindestge- wichtslast nach DIN 1055-4 zu beachten: - bis 8 m Gebäudehöhe 75 kg/m... -
Seite 10: Fassadenmontage
2 Typenübersicht 1 weiterer 1 VTK 550 2 VTK 550 3 VTK 550 4 VTK 550 Materialliste VTK 275 Menge Menge Menge Menge Menge Set Kiesplatte für Flachdachaufstellung (Art.-Nr. 302 036) Set Kiesplatte bestehend aus: Alu-Stehfalzplatte, 2000 x 400 mm Stehfalzhalter 10 (6) 20 (12) -
Seite 11: Entlüftung
Typenübersicht 2 Entlüftung Bauen Sie den Vaillant Solar-Schnellentlüfter (Art.-Nr. 302 419) im höchsten Punkt der Anlage ein. Al- ternativ können Sie auch das automatische Luftabschei- de-System (Art.-Nr. 302 418) in den Solarkreis, und zwar in der Nähe des Speichers, einsetzen. -
Seite 12: Planung Der Montage
Abb. 3.2 Maße und Abstände sowie Lage der Dachanker für die Aufdachmontage bzw. der Wandhaken für die Fassa- denmontage von Vaillant Röhrenkollektoren auroTHERM exclusiv 353mm Absorberbreite 713mm Abb. 3.1 Maße der auroTHERM exclusiv VTK 275 und 550 Montageanleitung auroTHERM exclusiv... -
Seite 13: Flachdachmontage
Planung der Montage 3 Flachdachmontage Das Flachdachmontageset ist zur Montage von auroTHERM exclusiv VTK 550 Vakuum-Röhrenkollekto- ren geeignet. Bestimmung des Aufstellwinkels Winkel in Tabelle 3.1 wählen und angegebenes Maß zwi- schen waagerechtem Winkelprofil und Lochmitte im obe- ren Scheitel des Dreiecks abtragen. Das C-Profil ist an- schließend entsprechend zu kürzen. -
Seite 14: Aufdachmontage Schrägdach
4 Aufdachmontage Schrägdach Aufdachmontage Schrägdach Bitte beachten Sie vor bzw. bei der Montage die folgen- den Hinweise. Verbrennungsgefahr! Um Verletzungen an heißen Teilen der Kollekto- ren zu vermeiden, gehen Sie wie folgt vor: Führen Sie die Kollektormontage an einem stark bewölkten Tag aus. - Seite 15 Aufdachmontage Schrägdach 4 Abb. 4.5 Alternativ zu Abb. 4.4 können die Anker auch mit Abb. 4.7 Die erste Schiene (zur oberen Befestigung des Kollek- Hilfe der beigelegten Holzschrauben direkt am Sparren tors) von der Seite über die aus den Ankern ragenden befestigt werden (die Kufe entfällt dann).
- Seite 16 4 Aufdachmontage Schrägdach Abb. 4.10 Eine Schraube M10 x 20 mit Unterlegscheibe und Mutter in die bereits montierte Schiene einführen. Die neue Schiene über die Schraubenköpfe führen und mit Abb. 4.12 Bei nicht ausreichender Tragfähigkeit der Dachlatten dem Verbindungsstück auf die zuvor montierte Schie- bzw.
- Seite 17 Aufdachmontage Schrägdach 4 Abb. 4.15 Stellen Sie sicher, dass die Verbindungsklammer Abb. 4.17 Die beiden Schrauben zur Kollektorbesfestigung ca. 2 cm aus der Gehäuseoberseite ragt (obere Rast- rechts und links des Befestigungswinkels mit position). U-Scheibe und Mutter in die Aussparungen des Win- kels schieben und nach Ausrichten des Kollektors festziehen.
- Seite 18 4 Aufdachmontage Schrägdach Abb. 4.20 Schnitt durch untere Kollektorbefestigung mit kor- Abb. 4.23 Das zweite Kollektormodul an das bereits montierte rekt montiertem Clip. heranschieben, bis der Sammler über die Steckver- bindung dicht schließt. Abb. 4.21 Den nächsten Kollektor gemäß Abb. 4.13 bis 4.15 zur Montage vorbereiten und gemäß...
- Seite 19 Aufdachmontage Schrägdach 4 Abb. 4.25 Am Kollektorfeldvorlauf (rechte Seite des Kollektor- Abb. 4.27 Die Anschlussleitungen (kein Lieferumfang) durch felds) ein Anschlussstück mit Tauchfühlerhülse ein- einen Lüftungsziegel (bauseits zu stellen, Gitter setzen und mit einer Befestigungsschelle fixieren. entfernen) in das Dachinnere führen. Alternativ kann Kunststoff-Abdeckkappe (links im Bild) keinesfalls hierzu auch ein stillgelegter Kamin genutzt werden.
-
Seite 20: Flachdachmontage
5 Flachdachmontage Flachdachmontage Bitte beachten Sie vor bzw. bei der Montage die folgen- den Hinweise. Verbrennungsgefahr! Um Verletzungen an heißen Teilen der Kollekto- ren zu vermeiden gehen Sie wie folgt vor: Führen Sie die Kollektormontage an einem stark bewölkten Tag aus. Bei sonnigem Wetter nutzen Sie die Morgen- oder Abendstunden oder arbei- ten Sie mit abgedecktem Kollektor. - Seite 21 Flachdachmontage 5 Abb. 5.5 In die obere Bohrung des langen Winkelprofils eine Schraube M10 x 30, U-Scheibe und Mutter (zur Befes- tigung der Schiene) mit dem Kopf nach außen locker montieren. Abb. 5.8 Für die ersten beiden Kollektoren weitere drei Montagedreiecke gemäß...
- Seite 22 5 Flachdachmontage Abb. 5.10 Gegebenenfalls die nächsten zwei Montagedreiecke Abb. 5.12 Bringen Sie die Verbindungsklammer am linken Kol- mit Schiene gemäß der Abb. 5.3 bis 5.9 montieren. lektoranschluss an. Sie wird zwischen der Metallbör- Das Verbindungsstück mit zwei der in den Schienen delung am Anschluss und der Dichtung im Gehäuse vormontierten Schrauben –...
- Seite 23 Flachdachmontage 5 Abb. 5.14 Den Kollektor am Befestigungswinkel mit Hilfe der Abb. 5.16 Den nächsten Kollektor gemäß Abb. 5.11 und 5.12 zur zwei Schrauben (mit Unterlegscheibe und Mutter) fest Montage vorbereiten und gemäß Abb. 5.13 auflegen, montieren. aber zunächst noch nicht befestigen. Abb.
- Seite 24 5 Flachdachmontage Abb. 5.19 Am Kollektorfeldvorlauf (rechte Seite des Abb. 5.21 Die Isolierschalen auf beiden Seiten des Kollektorfelds Kollektorfelds) ein Anschlussstück mit Tauch fühler- über die Anschlussstücke schieben und befestigen. hülse einsetzen und mit einer Befesti gungsschelle fixieren. Kunststoff-Abdeckkappe (links im Bild) keinesfalls entfernen! Achtung! Unter der schwarzen Abdeckkappe des rechten...
-
Seite 25: Fassadenmontage
Fassadenmontage 6 Fassadenmontage Bitte beachten Sie vor bzw. bei der Montage die folgen- oben unten den Hinweise. Verbrennungsgefahr! Um Verletzungen an heißen Teilen der Kollekto- ren zu vermeiden, gehen Sie wie folgt vor: Führen Sie die Kollektormontage an einem stark bewölkten Tag aus. - Seite 26 6 Fassadenmontage Abb. 6.5 Für jeden auf der Schiene zu montierenden Kollektor je Abb. 6.7 Eine Schraube M10 x 20 mit Unterlegscheibe und zwei Schrauben M10 x 20 mit dem Kopf nach unten in Mutter in die bereits montierte Schiene einführen. Die die vordere Öffnung der Schiene einführen.
- Seite 27 Fassadenmontage 6 Abb. 6.9 Bringen Sie die Verbindungsklammer am linken Kollek- Abb. 6.11 Gemäß Abb. 6.2 bis 6.7 die restlichen Wandhaken und toranschluss an. Sie wird zwischen der Metallbörde- Schienen montieren. Danach den ersten Kollektor auf lung am Anschluss und der Dichtung im Gehäuse ge- die Schiene setzen und ausrichten.
- Seite 28 6 Fassadenmontage Abb. 6.14 Das zweite Modul gemäß Abb. 6.11 auflegen, aber zu- Abb. 6.17 Die Verbindungsklammer eindrücken, bis sie nicht nächst noch nicht befestigen. mehr über die Gehäuseoberfläche hinausragt. Den Kollektor befestigen und die restlichen Kollekto- ren gemäß Abb. 6.8 bis 6.13 montieren. Abb.
-
Seite 29: Entsorgung
Fassadenmontage 6 Entsorgung 7 Entsorgung Alle Sonnenkollektoren der Vaillant GmbH erfüllen die Anforderungen des Umweltzeichens „Blauer Engel“. In diesem Zusammenhang haben wir uns als Hersteller ver- pflichtet, die Bauteile zurückzunehmen und einer Wie- derverwertung zuzuführen, wenn sie nach Jahren zuver- lässigen Betriebs entsorgt werden müssen. -
Seite 30: Technische Daten
8 Technische Daten Technische Daten Ausstattung Der Vaillant Röhrenkollektor auroTHERM exclusiv VTK 275 bzw. 550 besteht aus 8 bzw. 16 Schott ICR-Kol- lektorröhren. Er verfügt durch seine Kollektorröhren mit innenliegen- dem Reinsilber-Spiegel und Glas-Glas-Verbindung von Hüll- und Absorberrohr über eine dauerhafte Vakuum- Dichtheit für gleichbleibend hohe Leistung über die ge-... - Seite 31 Technische Daten 8 auroTHERM exclusiv auroTHERM exclusiv Gerätebezeichnung Einheiten VTK 275 VTK 550 Fläche (Brutto, Apertur/Netto) 0,68 / 0,41 1,28 / 0,82 Höhe 1685 1685 Breite Tiefe Gewicht 10,3 Kollektorinhalt 3,56 Cu-Rohranschluss, flachdichtend Gewinde 3/4“ 3/4“ Dämmung: Hochvakuum Betriebsdruck max. Spiegel Reinsilber, Reflexionsgrad ρ...
-
Seite 32: Kundendenst Und Garantie
Veränderungen am Gerät vorzunehmen. Die Telefax: (044)744 29 -28 Werksgarantie erlischt, wenn in das Gerät Teile einge- baut werden, die nicht von Vaillant zugelassen sind. Case postale 4 3. Damit die Garantie wirksam werden kann, muss die Ga- CH-1752 Villars-sur-Glâne 1 rantiekarte vollständig und ordnungsgemäß... - Seite 33 Montageanleitung auroTHERM exclusiv...
