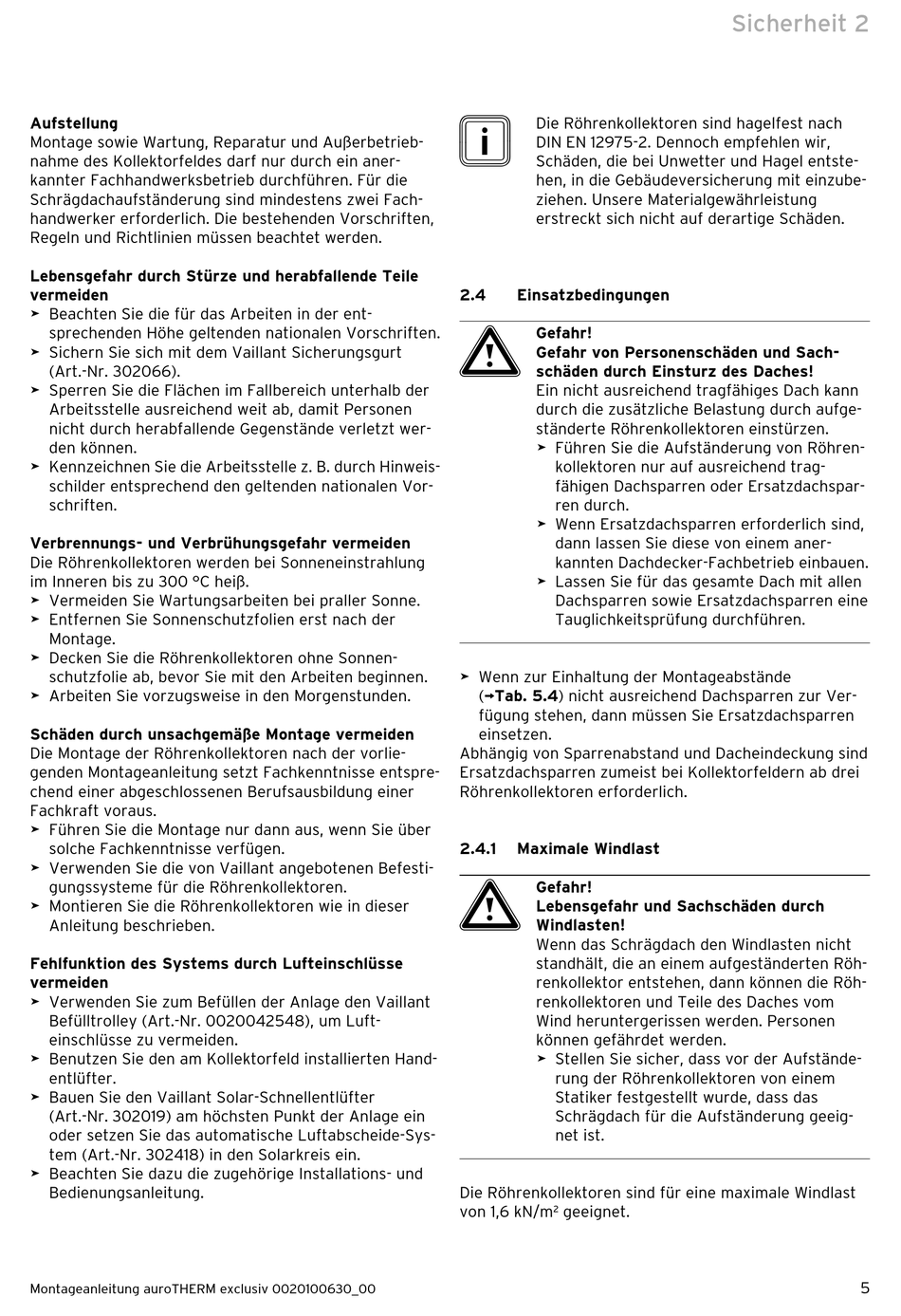

Aufstellung
Montage sowie Wartung, Reparatur und Außerbetrieb-
nahme des Kollektorfeldes darf nur durch ein aner-
kannter Fachhandwerksbetrieb durchführen. Für die
Schrägdachaufständerung sind mindestens zwei Fach-
handwerker erforderlich. Die bestehenden Vorschriften,
Regeln und Richtlinien müssen beachtet werden.
Lebensgefahr durch Stürze und herabfallende Teile
vermeiden
>
Beachten Sie die für das Arbeiten in der ent-
sprechenden Höhe geltenden nationalen Vorschriften.
>
Sichern Sie sich mit dem Vaillant Sicherungsgurt
(Art.-Nr. 302066).
>
Sperren Sie die Flächen im Fallbereich unterhalb der
Arbeitsstelle ausreichend weit ab, damit Personen
nicht durch herabfallende Gegenstände verletzt wer-
den können.
>
Kennzeichnen Sie die Arbeitsstelle z. B. durch Hinweis-
schilder entsprechend den geltenden nationalen Vor-
schriften.
Verbrennungs- und Verbrühungsgefahr vermeiden
Die Röhrenkollektoren werden bei Sonneneinstrahlung
im Inneren bis zu 300 °C heiß.
>
Vermeiden Sie Wartungsarbeiten bei praller Sonne.
>
Entfernen Sie Sonnenschutzfolien erst nach der
Montage.
>
Decken Sie die Röhrenkollektoren ohne Sonnen-
schutzfolie ab, bevor Sie mit den Arbeiten beginnen.
>
Arbeiten Sie vorzugsweise in den Morgenstunden.
Schäden durch unsachgemäße Montage vermeiden
Die Montage der Röhrenkollektoren nach der vorlie-
genden Montageanleitung setzt Fachkenntnisse entspre-
chend einer abgeschlossenen Berufsausbildung einer
Fachkraft voraus.
>
Führen Sie die Montage nur dann aus, wenn Sie über
solche Fachkenntnisse verfügen.
>
Verwenden Sie die von Vaillant angebotenen Befesti-
gungssysteme für die Röhrenkollektoren.
>
Montieren Sie die Röhrenkollektoren wie in dieser
Anleitung beschrieben.
Fehlfunktion des Systems durch Lufteinschlüsse
vermeiden
>
Verwenden Sie zum Befüllen der Anlage den Vaillant
Befülltrolley (Art.-Nr. 0020042548), um Luft-
einschlüsse zu vermeiden.
>
Benutzen Sie den am Kollektorfeld installierten Hand-
entlüfter.
>
Bauen Sie den Vaillant Solar-Schnell entlüfter
(Art.-Nr. 302019) am höchsten Punkt der Anlage ein
oder setzen Sie das automatische Luftabscheide-Sys-
tem (Art.-Nr. 302418) in den Solarkreis ein.
>
Beachten Sie dazu die zugehörige Installations- und
Bedienungs anleitung.
Montageanleitung auroTHERM exclusiv 0020100630_00
i
Die Röhrenkollektoren sind hagelfest nach
DIN EN 12975-2. Dennoch empfehlen wir,
Schäden, die bei Unwetter und Hagel entste-
hen, in die Gebäudeversicherung mit einzube-
ziehen. Unsere Materialgewährleistung
erstreckt sich nicht auf derartige Schäden.
2.4

Einsatzbedingungen

a
Gefahr!
Gefahr von Personenschäden und Sach-
schäden durch Einsturz des Daches!
Ein nicht ausreichend tragfähiges Dach kann
durch die zusätzliche Belastung durch aufge-
ständerte Röhrenkollektoren einstürzen.
>
Führen Sie die Aufständerung von Röhren-
kollektoren nur auf ausreichend trag-
fähigen Dachsparren oder Ersatzdachspar-
ren durch.
>
Wenn Ersatzdachsparren erforderlich sind,
dann lassen Sie diese von einem aner-
kannten Dachdecker-Fachbetrieb einbauen.
>
Lassen Sie für das gesamte Dach mit allen
Dachsparren sowie Ersatzdachsparren eine
Tauglichkeits prüfung durchführen.
>
Wenn zur Einhaltung der Montageabstände
(¬Tab. 5.4) nicht ausreichend Dachsparren zur Ver-
fügung stehen, dann müssen Sie Ersatzdachsparren
einsetzen.
Abhängig von Sparrenabstand und Dacheindeckung sind
Ersatzdachsparren zumeist bei Kollektorfeldern ab drei
Röhrenkollektoren erforderlich.
2.4.1

Maximale Windlast

a
Gefahr!
Lebensgefahr und Sachschäden durch
Windlasten!
Wenn das Schrägdach den Windlasten nicht
standhält, die an einem aufgeständerten Röh-
renkollektor entstehen, dann können die Röh-
renkollektoren und Teile des Daches vom
Wind heruntergerissen werden. Personen
können gefährdet werden.
>
Stellen Sie sicher, dass vor der Aufstände-
rung der Röhrenkollektoren von einem
Statiker festgestellt wurde, dass das
Schrägdach für die Aufständerung geeig-
net ist.
Die Röhrenkollektoren sind für eine maximale Windlast
von 1,6 kN/m 2 geeignet.
