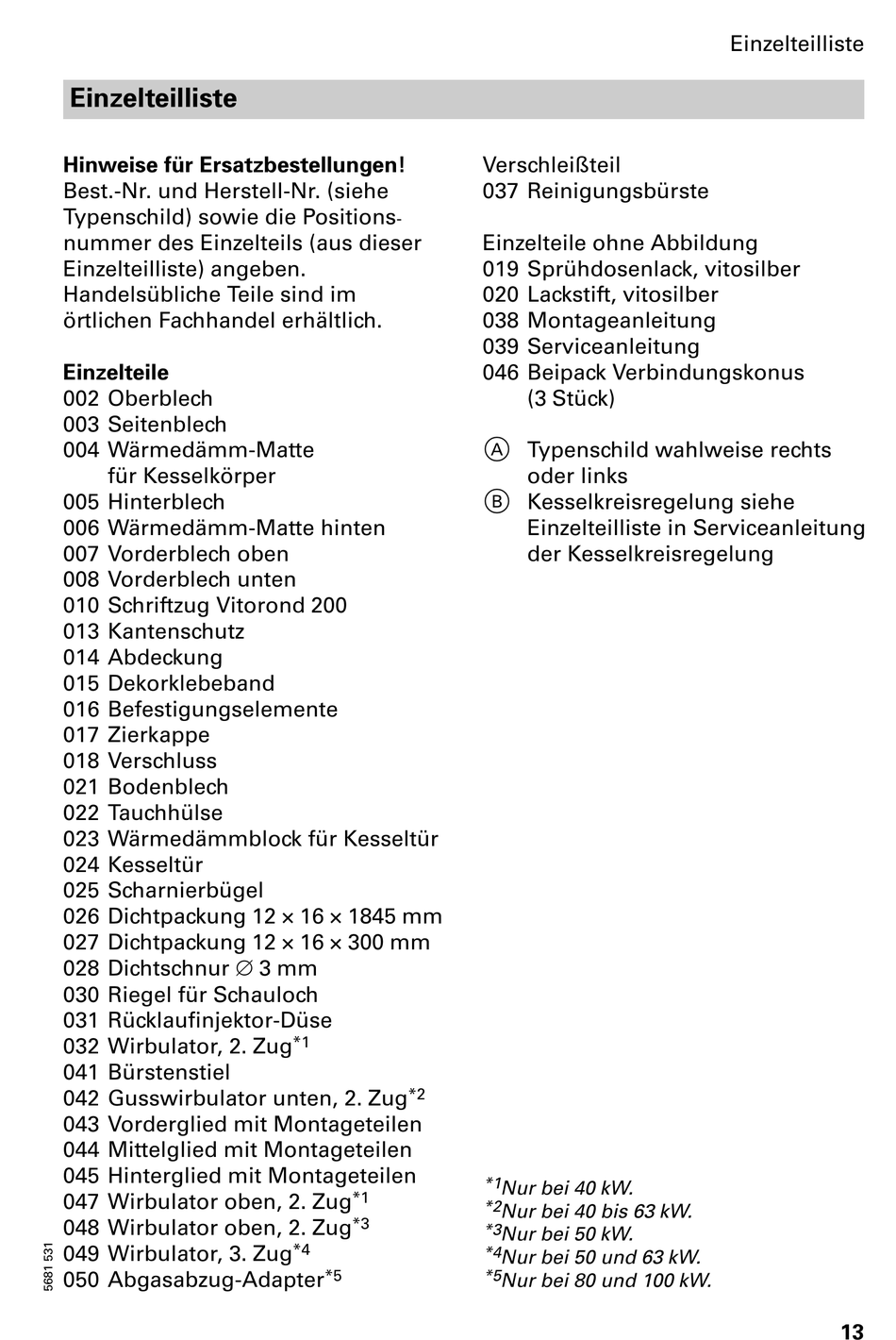

Einzelteilliste

Hinweise für Ersatzbestellungen!
Best. Nr. und Herstell Nr. (siehe
Typenschild) sowie die Positions
nummer des Einzelteils (aus dieser
Einzelteilliste) angeben.
Handelsübliche Teile sind im
örtlichen Fachhandel erhältlich.
Einzelteile
002 Oberblech
003 Seitenblech
004 Wärmedämm Matte
für Kesselkörper
005 Hinterblech
006 Wärmedämm Matte hinten
007 Vorderblech oben
008 Vorderblech unten
010 Schriftzug Vitorond 200
013 Kantenschutz
014 Abdeckung
015 Dekorklebeband
016 Befestigungselemente
017 Zierkappe
018 Verschluss
021 Bodenblech
022 Tauchhülse
023 Wärmedämmblock für Kesseltür
024 Kesseltür
025 Scharnierbügel
026 Dichtpackung 12 × 16 × 1845 mm
027 Dichtpackung 12 × 16 × 300 mm
028 Dichtschnur ∅ 3 mm
030 Riegel für Schauloch
031 Rücklaufinjektor Düse
032 Wirbulator, 2. Zug
041 Bürstenstiel
042 Gusswirbulator unten, 2. Zug
043 Vorderglied mit Montageteilen
044 Mittelglied mit Montageteilen
045 Hinterglied mit Montageteilen
047 Wirbulator oben, 2. Zug
048 Wirbulator oben, 2. Zug
049 Wirbulator, 3. Zug
050 Abgasabzug Adapter
*1
*2
*1
*3
*4
*5
Verschleißteil
037 Reinigungsbürste
Einzelteile ohne Abbildung
019 Sprühdosenlack, vitosilber
020 Lackstift, vitosilber
038 Montageanleitung
039 Serviceanleitung
046 Beipack Verbindungskonus
(3 Stück)
A Typenschild wahlweise rechts
oder links
B Kesselkreisregelung siehe
Einzelteilliste in Serviceanleitung
der Kesselkreisregelung
*1
Nur bei 40 kW.
*2
Nur bei 40 bis 63 kW.
*3
Nur bei 50 kW.
*4
Nur bei 50 und 63 kW.
*5
Nur bei 80 und 100 kW.
Einzelteilliste
13
