Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 300-A Typ AWC-I-M, AW-O-M Kompakt-Wärmepumpe mit elektrischem Antrieb, 230 V~ Gültigkeitshinweise siehe letzte Seite VITOCAL 300-A Bitte aufbewahren! 5354 015 6/2008...
Seite 2: Sicherheitshinweise
Vorschriften Instandsetzungsarbeiten Beachten Sie bei Arbeiten die gesetzlichen Vorschriften zur Achtung Unfallverhütung, Die Instandsetzung von Bau- die gesetzlichen Vorschriften zum teilen mit sicherheitstechni- Umweltschutz, scher Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
Seite 3 Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponen- ten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beein- trächtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatzteile verwenden.
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Montagevorbereitung Produktinformation ..................Allgemeine Hinweise zum elektrischen Anschluss........Innenaufgestellte Wärmepumpe Typ AWC-I-M ..........Außenaufgestellte Wärmepumpe Typ AW-O-M..........20 Übersicht der möglichen Anlagenschemen..........34 Funktionsbeschreibung zu den Anlagenausführungen......... 34 Anlagenausführung 1.................. 37 Anlagenausführung 2.................. 42 Anlagenausführung 3.................. 47 Trinkwassererwärmung 1 ................55 Trinkwassererwärmung 2 ................
Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Leistung Folgewärmepumpe ............... 140 Externe Erweiterung ................... 140 Externe Betriebsarten-Umschaltung Heizkreise .......... 141 Externe Betriebsarten-Umschaltung Wirkung ..........142 Externe Betriebsarten-Umschaltung Dauer ..........142 Externe Anforderung/Mischer Auf ............... 142 Extern Sperren/Mischer Zu ................. 144 Extern Sperren Wirkung................145 Typ Vitosolic ....................
Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Regelungseinstellungen Hydraulik Wärmepumpe für Bautrocknung..............159 Estrichprogramm ..................159 Vorlauftemperatur-Sollwert bei externer Anforderung ........161 Regelungseinstellungen Heizwasser-Pufferspeicher Heizwasser-Pufferspeicher ................. 162 Schaltzeiten Heizwasser-Pufferspeicher ............. 162 Temperatur-Sollwert für Festwert (Schaltzeiten) .......... 162 Hysterese ....................163 Max. Temperatur..................163 Regelungseinstellungen Heizkreise Raumtemperaturen und Schaltzeiten ............
Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Anhang Auftrag zur Erstinbetriebnahme von Vitocal 300-A........213 Bescheinigungen Konformitätserklärung ................214 Stichwortverzeichnis ................215...
Seite 8: Montagevorbereitung Produktinformation

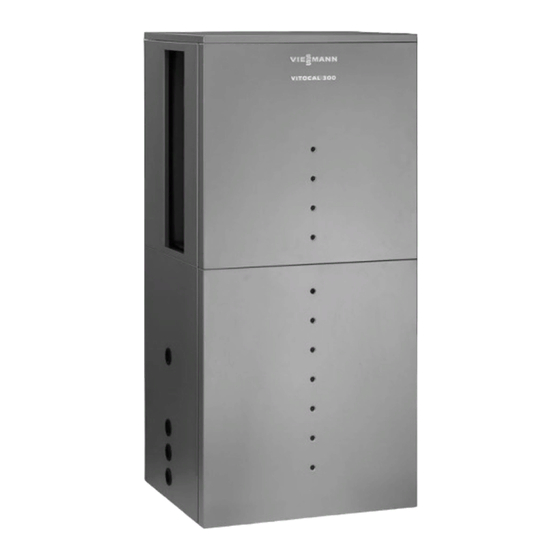

Montagevorbereitung Produktinformation Vitocal 300-A, , Typ AWC-I-M Luft-Wasser Wärmepumpe mit eingebauter Umwälzpumpe (Sekundärpumpe), 3-Wege-Umschaltventil, Sicherheitsgruppe und Membranausdehnungsgefäß. Vitocal 300-A, , Typ AW-O-M Luft-Wasser Wärmepumpe ohne eingebaute Umwälzpumpe (Sekundärpumpe) und ohne 3-Wege-Umschaltventil. Eine Sekundärpumpengruppe (Sekundär- pumpe und Umwälzpumpe zur Speicherbeheizung) ist als Zubehör erhältlich.
Seite 9: Innenaufgestellte Wärmepumpe Typ Awc-I-M
Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M Achtung Achtung Geräteschäden beim Transport Starke Neigung des Verdich- vermeiden. ters in der Wärmepumpe führt Geräteoberseite, Front und durch den Eintrag von Seitenwände nicht belasten. Schmiermittel in den Kältemit- telkreislauf zu Geräteschäden. Wärmepumpe bei Einbringung und Aufstellung nicht mehr als 45°...
Seite 10 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) Mindestabstände Ausblasseite links (Auslieferungszu- Ausblasseite rechts stand) A Elektroanschluss A Elektroanschluss B Hydraulischer Anschluss und B Hydraulischer Anschluss und Kondenswasserablauf Kondenswasserablauf...
Seite 11 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) Aufstellung Übersicht Einbaulage (Ausblasseite links) EPP-Anschluss Ansaugseite EPP-Wanddurchführung/Kanal- (Lufteintritt) teil EPP-Anschluss Ausblasseite EPP-90°-Bogen (Luftaustritt) EPP Expandiertes Polypropylen Wetterschutzgitter...
Seite 12 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) Rohbaumaße Wanddurchbrüche (Ausblasseite links) EPP-Wanddurchführung Maß x siehe folgende Abbildung Oberkante fertiger Fußboden EPP Expandiertes Polypropylen...
Seite 13 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) links Ausblasseite, rechts Ansaug- EPP-Wanddurchführung seite Oberkante fertiger Fußboden EPP Expandiertes Polypropylen Mauerdurchbruch Im Rohbau sind für das Maß x die ent- Beispiel: sprechenden Putz- und Plattenstär- Endbelag/Putzstärke = 15 mm ken zu berücksichtigen: x = 509,5 mm + 15 mm = 524,5 mm x = 509,5 mm + Endbelag/Putzstärke...
Seite 14 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) Maße bei Wandaufstellung (Ausblasseite links) EPP-Wanddurchführung/Kanal- Wärmepumpe teil EPP-Anschluss Ausblasseite Wetterschutzgitter (Luftaustritt) EPP-Anschluss Ansaugseite EPP-90°-Bogen (Lufteintritt) EPP Expandiertes Polypropylen...
Seite 15 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) Maße bei Eckaufstellung (Ausblasseite links) Außenputz Kompressionsdichtband und Wand Acryl-Dichtnaht (umlaufend) EPP-Kanalteil (kann von außen PU-Schaum (umlaufend) auf erforderliches Maß gekürzt Innenputz/Wandbelag werden, Putzstärke beachten) EPP Expandiertes Polypropylen...
Seite 16 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) Anschlüsse Darstellung ohne Vorderbleche C Kondenswasserablauf D Heizwasservorlauf (siehe A Öffnungen für elektrische Leitun- Seite 62) E Rücklauf Speicher-Wassererwär- B Vorlauf Speicher-Wassererwär- mer/Heizwasserrücklauf (siehe mer (siehe Seite 62) Seite 62)
Seite 17 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) Hinweis Die hydraulischen Leitungen B, D, E und der Kondenswasserablauf C können wahlweise rechts oder links aus der Wärmepumpe geführt wer- den. Die elektrischen Leitungen können nur von rechts in die Wärmepumpe geführt werden. Elektrische Leitungen (Montage siehe ab Seite 65) A Regelung der Wärmepumpe C Anschlussleitungen für weitere...
Seite 18 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) D 2 elektrische Verbindungsleitun- F Netzanschluss Heizwasser- gen, steckerfertig vorkonfektio- Durchlauferhitzer niert (5, 15 oder 30 m): (230 V/50 Hz; 1/N/PE; max. Leis- Steuerleitung 230 V~, erforderli- tung 9 kW) che Leitungslänge in der Wärme- Erforderliche Leitungslänge in der pumpe: 1,85 m Wärmepumpe: 2,50 m...
Seite 19 Montagevorbereitung Innenaufgestellte Wärmepumpe Typ AWC-I-M (Fortsetzung) Darstellung mit Heizwasser-Durch- M Temperatursensor Sauggas lauferhitzer (Zubehör) P Hochdrucksensor R Temperatursensor Heißgas B Temperatursensor Sekundärrück- V Temperatursensor Sekundärvor- lauf lauf D Temperatursensor Flüssiggas Z KFE-Hahn E Sicherheitshochdruckschalter 1 Schnellentlüfter I Schraderventil Hochdruckseite 2 Sicherheitsventil J Schraderventil Niederdruckseite 3 Handentlüfter L Niederdrucksensor...
Seite 20: Außenaufgestellte Wärmepumpe Typ Aw-O-M
Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M Achtung Achtung Geräteschäden beim Transport Starke Neigung des Verdich- vermeiden. ters in der Wärmepumpe führt Geräteoberseite, Front und durch den Eintrag von Seitenwände nicht belasten. Schmiermittel in den Kältemit- telkreislauf zu Geräteschäden. Wärmepumpe bei Einbringung und Aufstellung nicht mehr als 45°...
Seite 21 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Mindestabstände Fundament Die Wärmepumpe muss waagerecht Das Fundament, die Aufstellfläche auf einem dauerhaft festen Unter- und die Leitungskanäle müssen so grund aufgestellt werden. Wir emp- ausgeführt werden, dass keine Nage- fehlen, ein Betonfundament gemäß tiere in die Wärmepumpe und in die den nachfolgenden Abbildungen zu Leitungskanäle eindringen können.
Seite 22 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Fundament B Aussparung im Fundament zur Leitungsdurchführung von Heiz- A Betonfundament nach örtlichen wasservor- und Heizwasserrück- Erfordernissen und den Regeln lauf, Kondenswasserablauf, der Bautechnik (punktuelle Belas- elektrische Verbindungsleitungen tung durch Stellfüße beachten). (Kleinspannungs- und Steuerlei- tung) und Netzleitung zum Schalt- kasten C Vorderseite der Wärmepumpe...
Seite 23 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Kondenswasserablauf Das aus der Luft anfallende Kondens- wasser (je nach Temperatur und rela- tiver Luftfeuchte bis zu 20 Liter/h) muss über ein Abwasserohr DN 70 frostfrei und mit stetigem Gefälle abgeführt werden. Falls möglich den Kondenswasserab- lauf an eine Drainage oder Kanalisa- tion anschließen.
Seite 24 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Verbindungsleitungen A Kondenswasserablauf (bauseits) G Feuchtigkeits- und wasserdichte B Fundament für Wärmepumpe Mauerdurchführungen (bauseits) C Elektrische Verbindungsleitung H Futterrohr mit Mauerdichtflansch (Steuerleitung) 230 V~ Regelung/ für hydraulische Anschlussleitung Wärmepumpe (Zubehör) (Zubehör) D Elektrische Verbindungsleitung K KG-Rohr DN 100 für externe (Kleinspannung) <...
Seite 25 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) C Elektrische Verbindungsleitung M Absperr- und Entleervorrichtung (Steuerleitung) 230 V~ Regelung/ N Heizwasser-Durchlauferhitzer Wärmepumpe (Zubehör) (Zubehör) Erforderliche Leitungslänge in der O Ansteuermodul Heizwasser- Wärmepumpe: min. 1,65 m Durchlauferhitzer D Elektrische Verbindungsleitung P Netzanschluss Heizwasser- (Kleinspannung) <...
Seite 26 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Heizwasseranschluss Mit hydraulischem, in verschiedenen Falls Regelung und Heizkreispumpe Längen vorkonfektioniertem betriebsbereit sind, ist die Frost- Anschluss-Set (Zubehör) ausführen. schutzfunktion der Regelung aktiv. Das Anschluss-Set besteht aus je Bei Außerbetriebnahme der Wärme- einer flexiblen Vor- und Rücklauflei- pumpe oder einem länger andauern- tung PE 32 x 2,9 in einer gemeinsa- den Stromausfall die Anlage über die...
Seite 27 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Elektrische Verbindungsleitungen Die vorkonfektionierten elektrischen Das Gefälle der KG-Rohre K muss Verbindungsleitungen (Steuerleitung zur Wärmepumpe verlaufen, ggf. 230 V~ und Kleinspannungsleitung Kondenswasserablauf schaffen. < 42 V) C und D in einem KG-Rohr Die Mauerdurchführung G bau- DN 100 K verlegen.
Seite 28 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Anschlüsse Darstellung ohne Vorderbleche, Draufsicht mit Schalldämmhauben...
Seite 29 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) C Rücklauf Speicher-Wassererwär- A Kondenswasserablauf mer/Heizwasserrücklauf (Mon- B Vorlauf Speicher-Wassererwär- tage siehe Seite 63) mer/Heizwasservorlauf (Montage D Schalldämmhauben (Montage siehe Seite 63) siehe Seite 106) Hinweis Öffnungen für elektrische Leitungen werden bauseits in die Dichtmatte im Bodenblech geschnitten siehe Seite 69.
Seite 30 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Elektrische Leitungen (Montage siehe ab Seite 65) A Regelung der Wärmepumpe C Anschlussleitungen für weitere Wanddurchbruch für Leitungen Komponenten und Funktionen: mittig unter der Regelung. Pumpen/Pumpenansteuerung Erforderliche Leitungslänge in der Mischer Regelung: 0,5 0m Sensoren B Netzanschluss Regelung 230 V/ Zusatzfunktionen (EVU-Sperre,...
Seite 31 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) D 2 elektrische Verbindungsleitun- G Ansteuermodul Heizwasser- gen, steckerfertig vorkonfektio- Durchlauferhitzer (230 V/50 Hz; 1/ niert (5, 15 oder 30 m): N/PE, Schaltkasten mit 1 Schütz Steuerleitung 230 V~, erforderli- im Gebäude montieren) che Leitungslänge in der Wärme- H Ansteuerung Heizwasser-Durch- pumpe: 1,65 m lauferhitzer...
Seite 32: Interne Komponenten
Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) Interne Komponenten A Heizwasserrücklauf B Temperatursensor Sekundärrück- lauf C Verflüssiger D Temperatursensor Flüssiggas E Sicherheitshochdruckschalter F Elektronisches Expansionsventil (EEV) G Verdampfer H Temperatursensor Luftaustritt K Temperatursensor Lufteintritt L Niederdrucksensor M Temperatursensor Sauggas N Digital Scroll Ventil O Verdichter P Hochdrucksensor R Temperatursensor Heißgas...
Seite 33 Montagevorbereitung Außenaufgestellte Wärmepumpe Typ AW-O-M (Fortsetzung) B Temperatursensor Sekundärrück- M Temperatursensor Sauggas lauf P Hochdrucksensor D Temperatursensor Flüssiggas R Temperatursensor Heißgas E Sicherheitshochdruckschalter V Temperatursensor Sekundärvor- I Schraderventil Hochdruckseite lauf J Schraderventil Niederdruckseite 1 Schnellentlüfter L Niederdrucksensor 2 Sicherheitsventil...
Seite 34: Übersicht Der Möglichen Anlagenschemen
Montagevorbereitung Übersicht der möglichen Anlagenschemen Die nachfolgende Tabelle zeigt eine Übersicht aller möglichen Anlagensche- men. Die Schemen 2, 6 und 10 (ab Seite 37) stellen beispielhaft 3 typische Ausfüh- rungen von Wärmepumpenanlagen dar. Anlagenschema (ID 7000) Heizkreis Speicher- Wasser- erwärmer Heizwas- ser-Puffer- speicher...
Seite 35 Montagevorbereitung Funktionsbeschreibung zu den . . . (Fortsetzung) Heizkreis Mindest-Volumenstrom Wärmepumpen benötigen einen Min- dest-Volumenstrom an Heizwasser (siehe Technische Daten Seite 211). Die in der Planungsanleitung angege- benen Werte unbedingt einhalten. Um den Mindest-Volumenstrom sicherzustellen muss ein Überström- ventil eingebaut werden. Systeme mit kleinen Wassermengen Um zu häufiges Ein- und Ausschalten der Wärmepumpe zu vermeiden,...
Seite 36: Trinkwassererwärmung
Montagevorbereitung Funktionsbeschreibung zu den . . . (Fortsetzung) Parallel geschalteter Heizwasser-Pufferspeicher Einsatz des Heizwasser- Pufferspei- Wegen des größeren Wasservolu- chers: mens und evtl. separater Absperrung Überbrückung der EVU-Sperrzei- des Wärmeerzeugers ein weiteres ten: oder größeres Ausdehnungsgefäß Wärmepumpen können je nach vorsehen.
Seite 37: Anlagenausführung 1
(EVU) ausschalten zu lassen. werden. Anlagenausführung 1 Das Hydraulikschema ist mit Anlagenschema 2 einstellen (siehe einer Vitocal 300-A, Typ AW-O-M Seite 34 und 137): dargestellt. 1 Heizkreis ohne Mischer (A1) Bei Typ AWC-I-M sind Sekundär- Trinkwassererwärmung mit Spei- pumpe und 3-Wege-Umschaltventil cher-Wassererwärmer...
Seite 38 Montagevorbereitung Anlagenausführung 1 (Fortsetzung) Erforderliche Geräte Pos. Bezeichnung Wärmepumpe Heizwasser-Durchlauferhitzer (Zubehör, mit Ansteuermodul) Wärmepumpenregelung (mit elektrischer Verbindungsleitung zur Wär- mepumpe) Umwälzpumpe zur Speicherbeheizung (Zubehör, bei Typ AWC-I-M ein- gebautes 3-Wege-Umschaltventil Heizen/Trinkwassererwärmung ) Sekundärpumpe (Zubehör, bei Typ AWC-I-M Lieferumfang) Sicherheitsgruppe (Zubehör, bei Typ AWC-I-M Lieferumfang) Ausdehnungsgefäß...
Seite 39 Montagevorbereitung Anlagenausführung 1 (Fortsetzung) Pos. Bezeichnung Trinkwassererwärmung mit Speicher-Wassererwärmer Speicher-Wassererwärmer Speichertemperatursensor Trinkwasserzirkulationspumpe ( Schaltz. zus. Ausg. ) Trinkwassererwärmung mit Speicherladesystem Speicher Speichertemperatursensor Trinkwasserzirkulationspumpe ( Schaltz. zus. Ausg. ) 2-Wege-Motorventil Volumenstrombegrenzer Plattenwärmetauscher Speicherladepumpe Heizkreis ohne Mischer (A1) Fußbodenheizkreis Fernbedienung Vitotrol 200 Überströmventil Temperaturwächter als Maximaltemperaturbegrenzung für Fußboden- heizung...
Seite 40 Montagevorbereitung Anlagenausführung 1 (Fortsetzung) Leiterplatte (siehe Seite 72) A Ansteuermodul für Heizwasser- Durchlauferhitzer...
Seite 41 Montagevorbereitung Anlagenausführung 1 (Fortsetzung) Erforderliche Parametrierung (Eingabe-Code für Fachmann : 5243) Parameter (ID) Einstellung Anlagendefinition Anlagenschema (7000) Trinkwasserzirkulationspumpe Schaltzeiten einstellen ( Schaltz. zus. Ausg. ) (701B) Elektroheizung Heizw.-Durchlauferh. (7900) Heizkreis A1 Fernbedienung (2003)
Seite 42: Anlagenausführung 2
Montagevorbereitung Anlagenausführung 2 Das Hydraulikschema ist mit Anlagenschema 6 einstellen (siehe einer Vitocal 300-A, Typ AW-O-M Seite 34 und 137) dargestellt. 1 Heizkreis ohne Mischer (A1) Bei Typ AWC-I-M sind Sekundär- 1 Heizkreis mit Mischer (M2) pumpe und 3-Wege-Umschaltventil Trinkwassererwärmung mit Spei- im Gerät installiert und elektrisch...
Seite 43 Montagevorbereitung Anlagenausführung 2 (Fortsetzung) Erforderliche Geräte Pos. Bezeichnung Wärmepumpe Heizwasser-Durchlauferhitzer (Zubehör, mit Ansteuermodul) Wärmepumpenregelung (mit elektrischer Verbindungsleitung zur Wär- mepumpe) Umwälzpumpe zur Speicherbeheizung (Zubehör, bei Typ AWC-I-M ein- gebautes 3-Wege-Umschaltventil Heizen/Trinkwassererwärmung ) Sekundärpumpe (Zubehör, bei Typ AWC-I-M Lieferumfang) Sicherheitsgruppe (Zubehör, bei Typ AWC-I-M Lieferumfang) Ausdehnungsgefäß...
Seite 44 Montagevorbereitung Anlagenausführung 2 (Fortsetzung) Pos. Bezeichnung Temperaturwächter als Maximaltemperaturbegrenzung für Fußboden- heizung Heizkreispumpe Mischer-Motor...
Seite 45 Montagevorbereitung Anlagenausführung 2 (Fortsetzung) Leiterplatte (siehe Seite 72) A Ansteuermodul für Heizwasser- Durchlauferhitzer...
Seite 46 Montagevorbereitung Anlagenausführung 2 (Fortsetzung)
Seite 47: Anlagenausführung 3
Fernbedienung (2003) Heizkreis M2 Fernbedienung (3003) Anlagenausführung 3 Das Hydraulikschema ist mit Anlagenschema 10 einstellen (siehe einer Vitocal 300-A, Typ AW-O-M Seite 34 und 137) dargestellt. 1 Heizkreis ohne Mischer (A1) Bei Typ AWC-I-M sind Sekundär- 2 Heizkreise mit Mischer pumpe und 3-Wege-Umschaltventil Externer Wärmeerzeuger für Heizen...
Seite 48 Montagevorbereitung Anlagenausführung 3 (Fortsetzung)
Seite 49 Montagevorbereitung Anlagenausführung 3 (Fortsetzung) Erforderliche Geräte Pos. Bezeichnung Wärmeerzeuger Wärmepumpe Heizwasser-Durchlauferhitzer (Zubehör, mit Ansteuermodul) Wärmepumpenregelung (mit elektrischer Verbindungsleitung zur Wär- mepumpe) Umwälzpumpe zur Speicherbeheizung (Zubehör, bei Typ AWC-I-M ein- gebautes 3-Wege-Umschaltventil Heizen/Trinkwassererwärmung ) Sekundärpumpe (Zubehör, bei Typ AWC-I-M Lieferumfang) Sicherheitsgruppe (Zubehör, bei Typ AWC-I-M Lieferumfang) Ausdehnungsgefäß...
Seite 50 Montagevorbereitung Anlagenausführung 3 (Fortsetzung) Pos. Bezeichnung Überströmventil Heizkreispumpe Heizkreis mit Mischer (M2) Fußbodenheizkreis mit direkt angesteuertem Mischer-Motor Fernbedienung Vitotrol 200 Überströmventil Vorlauftemperatursensor Temperaturwächter als Maximaltemperaturbegrenzung für Fußboden- heizung Heizkreispumpe Mischer-Motor Heizkreis mit Mischer (M3) Radiatorenheizkreis mit Mischer-Motor, angesteuert über KM-BUS Fernbedienung Vitotrol 200 Überströmventil Heizkreis Vorlauftemperatursensor...
Seite 51 Montagevorbereitung Anlagenausführung 3 (Fortsetzung) A Bauseitiges Hilfsschütz B Brücke von 1X3.1 auf 2X7.1 ein- setzen...
Seite 52 Montagevorbereitung Anlagenausführung 3 (Fortsetzung) A Ansteuermodul für Heizwasser- Durchlauferhitzer...
Seite 53 Montagevorbereitung Anlagenausführung 3 (Fortsetzung)
Seite 54 Montagevorbereitung Anlagenausführung 3 (Fortsetzung) Erforderliche Parametrierung (Eingabe-Code für Fachmann : 5243) Parameter (ID) Einstellung Anlagendefinition Anlagenschema (7000) Trinkwasserzirkulationspumpe Schaltzeiten einstellen ( Schaltz. Zus. Ausg. ) (701B) Externe Erweiterung (7010) Schwimmbad (7008)
Seite 55: Trinkwassererwärmung 1
Montagevorbereitung Anlagenausführung 3 (Fortsetzung) Parameter (ID) Einstellung Ext. Wärmeerzeuger Ext. Wärmeerzeuger (7B00) Ext. WE. für WW (7B0D) Elektroheizung Heizw.-Durchlauferh. (7900) Heizkreis A1 Fernbedienung (2003) Heizkreis M2 Fernbedienung (3003) Heizkreis M3 Fernbedienung (4003) Trinkwassererwärmung 1 Speicher-Wassererwärmer mit innenliegendem Wärmetauscher Schnittstelle Wärmepumpe KW Kaltwasser WW Warmwasser Erforderliche Geräte...
Seite 56 Montagevorbereitung Trinkwassererwärmung 1 (Fortsetzung) Pos. Bezeichnung Speichertemperatursensor oben Speichertemperatursensor unten (optional) Umwälzpumpe zur Speicherbeheizung (bei Typ AW-O-M Zubehör, bei Typ AWC-I-M eingebautes 3-Wege-Umschaltventil Heizen/Trinkwas- sererwärmung ) Leiterplatte (siehe Seite 72) Erforderliche Parametrierung (Eingabe-Code für Fachmann : 5243) Parameter (ID) Einstellung Anlagendefinition Anlagenschema (7000) 0 , 2 , 4,...
Seite 57: Trinkwassererwärmung 2
Montagevorbereitung Trinkwassererwärmung 2 Speicher mit Speicherladesystem A Schnittstelle Wärmepumpe KW Kaltwasser KW Warmwasser Erforderliche Geräte Pos. Bezeichnung Speicher Trinkwasserzirkulationspumpe (optional) Speichertemperatursensor oben 2-Wege-Motorventil, stromlos geschlossen Volumenstrombegrenzer Plattenwärmetauscher Umwälzpumpe zur Speicherbeheizung (bei Typ AW-O-M Zubehör, bei Typ AWC-I-M eingebautes 3-Wege-Umschaltventil Heizen/Trinkwas- sererwärmung ) Speichertemperatursensor unten (optional) Speicherladepumpe...
Seite 58 Montagevorbereitung Trinkwassererwärmung 2 (Fortsetzung) Leiterplatte (siehe Seite 72) Erforderliche Parametrierung (Eingabe-Code für Fachmann : 5243) Parameter (ID) Einstellung Anlagendefinition Anlagenschema (7000) 0 , 2 , 4, 6 , 8 , Trinkwasserzirkulationspumpe Schaltzeiten einstellen ( Schaltz. Zus. Ausg. ) (701B) Warmwasser Schaltzeiten WW (6001) Schaltzeiten einstellen 2.
Seite 59: Montageablauf
Montageablauf Wärmepumpe aufstellen Wärmepumpe, TypAWC-I-M/AW-O-M gemäß den Angaben auf Seite 9/ 20 aufstellen und waagerecht ausrichten.
Seite 60: Primärseitig Anschließen
Montageablauf Primärseitig anschließen Typ AWC-I-M Hinweis 1. Wanddurchführungen in den Zu- und Abluftöffnungen einbruchsi- Mauerdurchbrüchen zentrieren und cher ausführen. fachgerecht einputzen. Vorbedingungen bei Ausblasseite 2. Zu- und Abluftseite nach außen mit rechts: Wetterschutzgittern abschließen. Elektrische Leitungen vorab bis zum Schaltkasten verlegen (siehe 3.
Seite 61: Sekundärseitig Anschließen (Heizkreise)
Montageablauf Sekundärseitig anschließen (Heizkreise) Hinweis In Fußbodenheizkreise muss bau- seits ein Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung eingebaut wer- den. In jeden Heizkreis (außer Einrohr- heizkreisen) muss ein Überström- ventil einbebaut werden, um den Mindest-Volumenstrom sicherzu- stellen (siehe Technische Daten Seite 211). Typ AW-O-M: Der Sekundärkreis muss bauseits mit einem Ausdehnungsgefäß...
Seite 62 Montageablauf Sekundärseitig anschließen (Heizkreise) (Fortsetzung) Typ AWC-I-M Darstellung mit Heizwasser-Durch- C Kondenswasserablauf lauferhitzer (Zubehör) D Heizwasservorlauf E Rücklauf Speicher-Wassererwär- B Vorlauf Speicher-Wassererwär- mer/Heizwasserrücklauf Hydraulische Leitungen A, B, D auf Anschlüsse stecken und jeweils mit beiden Steckverbindersicherun- gen sichern.
Seite 63 Montageablauf Sekundärseitig anschließen (Heizkreise) (Fortsetzung) Typ AW-O-M A Kondenswasserablauf C Rücklauf Speicher-Wassererwär- B Vorlauf Speicher-Wassererwär- mer/Heizwasserrücklauf mer/Heizwasservorlauf D Dichtmatte 1. Bauseits passende Öffnungen für 2. Hydraulische Leitungen A, B, D die hydraulischen Leitungen in die durch die Dichtmatte führen, auf Dichtmatte D schneiden.
Seite 64 Montageablauf Sekundärseitig anschließen (Heizkreise) (Fortsetzung) 3. Hydraulische Leitungen mit den Leitungen im Schacht des Funda- ments verbinden. Achtung Wasserführende Leitungen können einfrieren. Leitungen frostsicher wär- medämmen.
Seite 65: Elektrische Anschlüsse Im Schaltkasten
Montageablauf Elektrische Anschlüsse im Schaltkasten Schaltkasten öffnen A Schaltkasten mit elektrischen B Schutzleiter innenliegend Komponenten 1. 2 Schrauben unten am Deckel des 2. Hinweis Schaltkastens lösen. Vor Entfernen des Deckels den innenliegenden Schutzleiter B lösen. Deckel des Schaltkastens unten abziehen und nach oben heraushe- ben.
Seite 66: Übersicht Der Elektrischen Anschlüsse Im Schaltkasten
Montageablauf Elektrische Anschlüsse im Schaltkasten (Fortsetzung) Hinweis Im Auslieferungszustand ist der Codierstecker im Schaltkasten befes- tigt. Codierstecker entnehmen und in der Regelung einstecken, siehe Seite 82. Übersicht der elektrischen Anschlüsse im Schaltkasten A Trafo F Nur Typ AWC-I-M: B Ansteuerung Lüfter (230 V~) Ansteuermodul Heizwasser- C Klemmleiste Sensoren (Klein- Durchlauferhitzer (Zubehör)
Seite 67: Elektrische Leitungen Zum Schaltkasten Verlegen
Montageablauf Elektrische Anschlüsse im Schaltkasten (Fortsetzung) H Vollwellen-Sanftanlasser M Steckverbinder Vollwellen-Sanf- K Anlaufkondensator tanlasser L Betriebskondensator N Verdichter-Schütz Elektrische Leitungen zum Schaltkasten verlegen Gefahr Beschädigte Leitungsisolierun- gen können zu Personen- und Geräteschäden führen. Leitungen so verlegen, dass sie nicht an stark wärmefüh- renden, vibrierenden oder scharfkantigen Teilen anliegen.
Seite 68 Montageablauf Elektrische Anschlüsse im Schaltkasten (Fortsetzung) Typ AWC-I-M A Je 1 Leitungsdurchführung für D Netzanschlussleitung 230 V~ mit Kleinspannungs- und 230 V~-Lei- Leitungsverschraubung tungen E Netzanschlussklemmen B Leitungsbügel (Befestigung der F Netzanschlussleitung Heizwas- Leitungen mit Leitungsbindern) ser-Durchlauferhitzer (Zubehör) C Elektrische Verbindungsleitun- gen: Kleinspannungs- (<...
Seite 69 Montageablauf Elektrische Anschlüsse im Schaltkasten (Fortsetzung) Typ AW-O-M A Dichtmatte (zur Leitungsdurchfüh- C Elektrische Verbindungsleitun- rung von unten) gen: Kleinspannungs- (< 42 V) B Leitungsbügel (Befestigung der und Steuerleitung (230 V~) mit Leitungen mit Leitungsbindern) Steckverschraubung D Netzanschlussleitung 230 V~ mit Leitungsverschraubung E Netzanschlussklemmen...
Seite 70 Montageablauf Elektrische Anschlüsse im Schaltkasten (Fortsetzung) 1. Typ AWC-I-M: 5. 230 V~-Netzanschlussleitung mit Die 230 V~-Leitungen durch eine einer Schlaufe am Leitungsbügel Leitungsdurchführung, die Klein- fixieren, durch Leitungsverschrau- spannungsleitung durch die andere bung führen und zugentlasten. Leitungsdurchführung im rechten Netzanschluss entsprechend Seitenblech führen.
Seite 71: Elektrische Anschlüsse In Der Regelung
Montageablauf Elektrische Anschlüsse in der Regelung Hinweis Alle externen elektrischen Die Summe der Leistungen aller Anschlüsse gemäß den Vorgaben ab direkt an der Regelung angeschlos- Seite 84 ausführen. senen Komponenten (z.B. Pumpen, Ventile, Meldeeinrichtungen, Schütze) darf 1000 W nicht über- schreiten.
Seite 72 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Übersicht der Leiterplatten Einbaulage der Leiterplatten A Leiterplatte 1 (Rangierleiterplatte) B Leiterplatte 2 (Grundleiterplatte) mit Sicherung der Regelung C Leiterplatte 3 (Sensorleiterplatte) Den Klemmenbezeichnungen auf den Leiterplatten (z.B. X1.2) werden die Zahlen 1 bis 3 vorangestellt (z.B. 3X1.2).
Seite 73 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) 3X1.2: Klemme 2 der Klemmleiste X1 auf Leiterplatte 3 1X1.?: beliebige Erdungs- Anschlussklemme der Klemmleiste X1 auf Leiter- platte 1 1X2.N: beliebige Neutralleiter- Anschlussklemme der Klemmleiste X2 auf Leiter- platte 1 Leiterplatte 1 (Rangierleiterplatte) X1 Anschlussklemme für Schutzleiter X5 Anschlussklemme für elektrische einschließlich Einspeisung...
Seite 74 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Leiterplatte 2 (Grundleiterplatte) A Steckplatz für Codierstecker Externe Anschlüsse 230 V~ Externe Anschlüsse 230 V~ Umwälzpumpe zur Speicher- Trinkwasserzirkulationspumpe nachheizung ( Schaltz. zus. Ausg. ) Speicherladepumpe / 2-Wege- Heizkreispumpe für Heizkreis Absperrventil ohne Mischer A1 Heizkreispumpe für Heizkreis Typ AW-O-M: Umwälzpumpe mit Mischer M2...
Seite 75 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Leiterplatte 3 (Sensorleiterplatte) X1 Sensoranschlüsse und KM-BUS: X2 Gemeinsamer Masseanschluss Außentemperatur (GND) Temperatur Heizwasser-Puffer- X5 Anschlussklemme für elektrische speicher Verbindungsleitung (Kleinspan- Kesseltemperatur externer Wär- nung) meerzeuger Vorlauftemperatur Heizkreis mit Mischer M2 Vorlauftemperatur Anlage Temperatur Sekundärvorlauf Temperatur Speicher-Wasser- erwärmer oben/unten...
Seite 76 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Konsole und Regelungshinterteil montieren...
Seite 77 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Regelungsvorderteil anbauen...
Seite 78: Regelung Öffnen
Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) A Leiterplatte 1 (Rangierleiterplatte) D Rückansicht Netzschalter B Blaue Adern E Leiterplatte 2 (Grundleiterplatte) C Schwarze Adern F Rückansicht Bedieneinheit Regelung öffnen...
Seite 79 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Leitungen einführen und zugentlasten A Leitungen mit angespritzter Zug- entlastung B Bauseitige Leitungen...
Seite 80: Regelung Anpassen Bei Typ Aw-O-M
Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Regelung anpassen bei Typ AW-O-M Falls zwei Komponenten an eine gemeinsame Klemme angeschlossen werden, müssen beide Adern zusam- men in einer Aderendhülse verpresst werden. Für den Anschluss externer Komponenten (z.B. Umwälzpumpen) empfehlen wir daher die 4 roten Adern F in der Regelung zu entfernen.
Seite 81 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) A Leiterplatte 1 (Rangierleiterplatte) D Klemmleiste 2X7 B Leiterplatte 2 (Grundleiterplatte) E Klemmleiste 1X6 C Klemmleiste 2X8 F 4 roten Adern 1. Die 4 roten Adern F an folgenden Klemmen lösen und entfernen. 2X7.10 1X6.4 2X8.7...
Seite 82: Codierstecker Einstecken
Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) 2. Externe Komponenten (z.B. Umwälzpumpen) anschließen. Hinweis Falls zwei Komponenten an eine gemeinsame Klemme angeschlos- sen werden, müssen beide Adern zusammen in einer Aderendhülse verpresst werden. Codierstecker einstecken Nur den im Lieferumfang der Wärme- pumpe enthaltenen Codierstecker einsetzen (siehe Seite 66)
Seite 83 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) A Codierstecker B Leiterplatte 2 (Grundleiterplatte)
Seite 84: Übersicht Aller Elektrischen Anschlüsse
Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Elektrische Verbindungsleitungen vom Schaltkasten anschließen A Leiterplatte 1 (Rangierleiterplatte) C Elektrische Verbindungsleitung B Leiterplatte 3 (Sensorleiterplatte) (Kleinspannungsleitung < 42 V) Regelung/Wärmepumpe D Elektrische Verbindungsleitung (Steuerleitung 230 V~) Regelung/ Wärmepumpe Übersicht aller elektrischen Anschlüsse Hinweis Lage der Leiterplatten und Klem- menbezeichnungen siehe Seite 72.
Seite 85 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Pumpen Gerät Anschluss Erforderliche Parametrie- rung: Parameter (ID) Ó Einstellung Umwälzpumpe zur Speicherbe- 2X7.10 Anlagendefinition heizung (nur bei Typ AW-O) 1X1.? Anlagenschema (7000) Ó (max. 130 W) 1X2.N mit Trinkwassererwärmung (Seite 56) Speicherladepumpe (nur bei 2X8.12 Anlagendefinition Speicherladesystem)
Seite 86 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Gerät Anschluss Erforderliche Parametrie- rung: Parameter (ID) Ó Einstellung Umwälzpumpe zur Speicher- 2X8.13 Ext. Wärmeerzeuger nachheizung. 1X2.N Ext. Wärmeerzeuger Ansteuerung nur über bauseiti- (Seite 52) (7B00) Ó Ja ges Schütz, nicht möglich in Ext.
Seite 87 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Heizkreis Anschluss an Leiterplatte 2 Heizkreis A1 mit Heizwasser-Puffer- 2X7.9 speicher Heizkreis M2 2X8.11 Anschluss mit Temperaturwächter (Best.-Nr. 7151 728, 7151 729) an Erweiterungssatz für Heizkreis mit Mischer A Stecker sÖ für Erweiterungssatz B Temperaturwächter C Heizkreispumpe M3 Weitere Komponenten...
Seite 88 Typ Vitosolic (7016) Ó 2-Wege-Motorventil und Spei- 2X8.12 Anlagendefinition cherladepumpe (Trinkwasser- 1X2.N Anlagenschema (7000) erwärmung mit 1X1.? Ó mit Trinkwassererwär- Speicherladesystem; beide (Seite 58) mung Komponenten an 2X8.12) Heizwasser-Durchlauferhitzer (Zubehör) Anschluss Montageanleitung Montageanleitung Ansteuermodul für Heizwas- Heizwasser-Durchlauferhitzer ser-Durchlauferhitzer für Vitocal 300-A (Zubehör). (Zubehör).
Seite 89 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Erforderliche Parametrierung: Parameter (ID) Ó Einstellung Elektroheizung Heizw-Durchlauferh. (7900) Ó Ja EVU-Sperre Durch das Signal des EVU-Kontaktes (EVU-Sperre) wird die Abschaltung der Versorgungsspannung der jeweiligen Betriebskomponente (abhängig vom EVU) bewirkt. Kontakt geschlos- EVU-Sperre nicht sen: aktiv Hinweis...
Seite 90 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Externer Wärmeerzeuger Achtung Wärmepumpe vor Temperatu- ren über 70 °C des externen Wärmeerzeugers schützen. Sicherheitstemperaturbegren- zer (STB) einbauen oder falls erforderlich zusätzlich weitere Maßnahmen ergreifen. Hinweis Der Schaltkontakt zur Anforderung eines externen Wärmeerzeugers ( ext.
Seite 91 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) A Anschluss in der Wärmepumpe: D Sicherheitstemperaturbegrenzer Kontaktbelastung 230 V~, 4(2) A, STB (Einstellung auf 70 °C) zum potentialfreier Kontakt Schutz der Wärmepumpe B Brücke von 1X3.1 (Leiterplatte 1) K1 Relais, Dimensionierung entspre- auf 2X7.1 (Leiterplatte 2) legen chend dem externen Wärmeer- C Anschluss am externen Wärmeer-...
Seite 92 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Externe Funktionen anschließen Die Funktionen können auch über die Externe Erweiterung H1 angeschlossen werden. Montageanleitung Externe Erweiterung H1 Hinweis An die externe Erweiterung H1 kann nur eine Funktion (z.B. externe Anforde- rung) oder eine Komponente (z.B. Schwimmbadheizung) angeschlossen wer- den.
Seite 93 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Funktion Parameter (ID) Ó Einstellung Externe Betriebsartenumschaltung Anlagendefinition BA-Umsch. HK (7011) Ó 0 bis 10 (siehe Seite 141) BA-Umsch. Wirkung (7012) Ó 0 bis 3 (siehe Seite 142) BA-Umsch. Dauer (7013) Ó 0 bis 12 (siehe Seite 142) Extern Sperren, extern Mischer ZU A Klemmen auf Leiterplatte 1...
Seite 94: Externe Komponenten Anschließen
Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Sammelstörmeldung A Klemmen auf Leiterplatte 2 Potentialfreier Kontakt, im stö- rungsfreien Betrieb geöffnet (Spannung > 42 V) Schaltvermögen 230 V~; 4(2) A Hinweis Keine Parametrierung erforderlich. Der Kontakt gibt einen kurzen Impuls beim Einschalten der Netz- versorgung.
Seite 95 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Schwimmbadheizung Hinweis Nur die Umwälzpumpe für Schwimmbadheizung E entspre- chend folgender Abbildung anschließen. Keine Filterkrei- spumpe anschließen. Ansteuerung der Schwimmbadhei- zung über Externe Erweiterung H1 mit KM-BUS (Adern vertauschbar). Anschlüsse an Externer Erweite- rung H1 nur entsprechend folgen- der Abbildung ausführen.
Seite 96 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) Erforderliche Parametrierung (Eingabe-Code für Fachmann : 5243) Parameter (ID) Ó Einstellung Anlagendefinition Externe Erweiterung (7010) Ó Ja Schwimmbad (7008) Ó Ja Kaskadenansteuerung Anschlüsse an Externer Erweiterung H1 nur entsprechend folgender Abbildung ausführen.
Seite 97 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) A 1. Wärmepumpe (Führungsgerät) E 2. Wärmepumpe (Folgegerät) B KM-BUS Anschluss am Kontakt für C Externe Erweiterung H1 Externe Anforderung D Potentialfreier Kontakt Externe F Potentialfreier Kontakt Externe Anforderung Anforderung...
Seite 98 Montageablauf Elektrische Anschlüsse in der Regelung (Fortsetzung) G 3. Wärmepumpe (Folgegerät) K 4. Wärmepumpe (Folgegerät) Anschluss am Kontakt für L Eingang Sammelstörmeldung Fol- Externe Anforderung gegerät H Potentialfreier Kontakt Externe Offener Kontakt 1X3.10 / 1X3.11 Anforderung löst Meldung aus (siehe Sammel- störmeldung Seite 94).
Seite 99: Allgemeines Zum Netzanschluss
Montageablauf Netzanschluss Gefahr Gefahr Unsachgemäß ausgeführte Fehlende Erdung von Kompo- Elektroinstallationen können nenten der Anlage kann bei zu Verletzungen durch den einem elektrischen Defekt zum Übergang gefährlicher Körper- Übergang von gefährlichen ströme und zu Geräteschäden Körperströmen führen. führen. Gerät und Rohrleitungen müs- Netzanschluss und Schutz- sen mit dem Potentialausgleich maßnahmen (z.B.
Seite 100 Montageablauf Netzanschluss (Fortsetzung) Hinweise zum Netzanschluss Rege- lung Der Netzanschluss zur Regelung darf max. mit 16 A abgesichert sein. Wir empfehlen, den Netzanschluss für Zubehör und externe Kompo- nenten, die nicht an der Regelung angeschlossen werden, an der glei- chen Sicherung, zumindest jedoch phasengleich mit der Regelung vor- zunehmen.
Seite 101: Netzanschluss Verdichter (Laststromkreis) Und Lüfter
Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Regelung Hinweis Dieser Anschluss darf nicht gesperrt werden. Absicherung max. 16 A Normaltarif (kein Niedertarif mit A Netzanschlussklemmen in der Abschaltung möglich) Regelung Empfohlene Zuleitung: 3 x 1,5 mm Netzanschluss Verdichter (Laststromkreis) und Lüfter Niedertarif und EVU-Sperre ein- setzbar.
Seite 102 Montageablauf Netzanschluss (Fortsetzung) Netzversorgung mit EVU-Sperre EVU-Sperre ohne bauseitige Lasttrennung Das EVU-Sperrsignal wird direkt in Hinweis der Regelung angeschlossen. Bei Technische Anschlussbedingungen aktiver EVU-Sperre (Kontakt D des zuständigen Energieversor- offen) wird der Verdichter abgeschal- gungsunternehmens (EVU) beachten. tet. Mit dem Parameter Stufe bei EVU- Sperre wird eingestellt, ob und auf welcher Stufe der Heizwasser-Durch- lauferhitzers (Zubehör) in Betrieb...
Seite 103 Montageablauf Netzanschluss (Fortsetzung) Dargestellung ohne Sicherungen und D Rundsteuer-Empfänger (Kontakt ohne FI-Schutzschalter. geöffnet: Sperre aktiv) E Vorsicherung Rundsteuer-Emp- A Verdichter fänger B Heizwasser-Durchlauferhitzer F Hochtarifzähler (Zubehör) G TNC-System Einspeisung C Regelung H Niedertarifzähler EVU-Sperre mit bauseitiger Lasttrennung Das EVU-Sperrsignals wird am bau- Hinweis seitigen Schütz der Niedertarif-Netz- Technische Anschlussbedingungen...
Seite 104: Wärmepumpe Schließen
Montageablauf Netzanschluss (Fortsetzung) Dargestellung ohne Sicherungen und D Netzanschluss Regelung ohne FI-Schutzschalter. E Heizungsanlagenhauptschalter F Hochtarifzähler A Regelung G Rundsteuer-Empfänger (Kontakt B Heizwasser-Durchlauferhitzer geöffnet: Sperre aktiv) (Zubehör) H Niedertarifzähler C Verdichter K TNC-System Einspeisung Wärmepumpe schließen Schaltkasten schließen Schaltkasten in umgekehrter Reihen- 1.
Seite 105: Vorderbleche Montieren
Montageablauf Wärmepumpe schließen (Fortsetzung) 2. Deckel des Schaltkastens A auf- setzen und mit beiden Schrauben befestigen. Vorderbleche montieren...
Seite 106 Montageablauf Wärmepumpe schließen (Fortsetzung) Schalldämmhauben montieren (nur Typ AW-O-M)
Seite 107: Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Wärmepumpe öffnen ............2.
Seite 108: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Wärmepumpe öffnen Gefahr Achtung Die Berührung von spannungs- Um Geräteschäden zu vermei- führenden Bauteilen kann zum den, müssen zwischen Aufstel- Übergang von gefährlichen lung und Inbetriebnahme des Körperströmen führen. Geräts min. 30 min liegen. Anschlüsse im Bereich des Arbeiten am Kältemittelkreis- Schaltkastens (siehe Seite 65)
Seite 109: Protokolle Erstellen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schaltkasten zur Seite schwenken Protokolle erstellen Die bei der nachfolgend beschriebe- nen Erstinbetriebnahme ermittelten Messwerte in die Protokolle ab Seite 205 eintragen.
Seite 110: Kältekreis Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kältekreis auf Dichtheit prüfen 1. Bodenbereich, Armaturen und 2. Mit Kältemittel-Lecksuchgerät oder sichtbare Lötstellen auf Ölspuren Lecksuchspray den Innenraum der prüfen. Wärmepumpe auf Kältemittellecks prüfen. Hinweis Ölspuren weisen auf eine Leckage im Kältekreis hin.
Seite 111: Heizwasserseitig Füllen Und Entlüften
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizwasserseitig füllen und entlüften Typ AWC-I-M A Schnellentlüfter B Handentlüfter C KFE-Hahn Typ AW-O-M Handentlüfter B und KFE-Hahn C bauseits im Gebäude montiert. 1. Falls vorhanden, bauseitige 3. Bauseitige Leitungen gründlich Rückflussverhinderer öffnen.
Seite 112: Ausdehnungsgefäß Und Druck Des Heizkreises Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Heizkreis über KFE-Hahn C mit Wasser befüllen, dabei Anlagen- druck am Manometer kontrollie- ren. Mindest-Anlagendruck: 0,8 bar zul. Betriebsdruck: 3 bar 5. KFE-Hahn C schließen. Betriebsarten-Wahlschalter auf 6. Schnellentlüfter A etwas öffnen 9 stellen.
Seite 113: Gehäusetemperatur Des Verdichters Prüfen
Der Verdichter darf von außen kein Eis ansetzen und das Gehäuse darf nicht wärmer als 60 °C werden (Ggf. Rücksprache mit dem Techni- schen Dienst der Viessmann Werke erforderlich). Regelungsparameter einstellen 1. Fachbetriebsebene aktivieren. 2. Regelungseinstellungen anhand Informationen zur Fachbetriebs-...
Seite 114: Inbetriebnahme-Assistent
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. Alle Meldungen quittieren (siehe Seite 122). Hinweis Durch die manuelle Ansteuerung einiger Gerätekomponenten bei der Inbetriebnahme werden Mel- dungen angezeigt. Dies sind keine Fehlfunktionen des Geräts. Inbetriebnahme-Assistent Der Inbetriebnahme-Assistent führt mit einem 9-Punkte-Programm durch die Inbetriebnahme.
Seite 115 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funktion Erläuterung Zugriffsberechtigung Zur Anmeldung als Fachmann durch Ein- gabe des Codes 5243 (siehe Seite 136) Hinweis Die Fachbetriebsebene bleibt so lange aktiv, bis entweder die Taste Grundanzeige F gedrückt wird oder für 30 min keine Eingabe erfolgt.
Seite 116 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Aufrufen des Inbetriebnahme-Assistenten A Netzschalter D Bedieneinheit B Störungsanzeige (rot) E Taste 6 C Betriebsanzeige (grün) F Taste Grundanzeige Achtung 1. Anlage am Netzschalter A ein- Eine Fehlbedienung in der schalten. Fachbetriebsebene kann zu Verlaufsbalken Check System Schäden an Gerät und Heizan-...
Seite 117 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. Während der Verlaufsbalken von links nach rechts gefüllt wird die Taste 6 E drücken. Der Inbetriebnahme-Assistent star- tet. Hinweis Der Inbetriebnahme-Assistent kann jederzeit mit der Taste Grundanzeige F abgebrochen werden. Durch Aus- und wieder Einschalten des Netzschalters A kann der Inbetriebnahme-Assistenten erneut...
Seite 118 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 10. 0/= zur Kalibrierung des 15. EIN um den Relaistest gewählten Tempera- für die gewählte tursensors, falls der Funktion oder ange- angezeigte Wert schlossene Kompo- vom tatsächlichen nente durchzufüh- Wert um mehr als ren.
Seite 119 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 21. ZURÜCK für Inbetrieb- Hinweis nahme Durch die manuelle Ansteuerung einiger Gerätekomponenten bei 22. Inhalt Menü Inbetriebnahme der Inbetriebnahme werden Mel- siehe folgende Tabelle. dungen angezeigt. Dies sind keine Fehlfunktionen des Geräts. 23.
Seite 120: Einweisung Des Anlagenbetreibers
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ziel Verhalten der Anlage Abtauung (Typ AWC-I- Funktionsprüfung Wärmepumpe (Typ AWC-I-M/ M/AW-O-M) AW-O-M) abtauen. Externe Wärmepum- Funktionsprüfung Externe Wärmepumpen auf pen (Kaskade) 30 °C Rücklauftemperatur zum Heizkreis regeln. Externer Wärmeerzeu- Funktionsprüfung Externen Wärmeerzeuger auf 35 °C Vorlauftemperatur zum Heizkreis regeln.
Seite 121: Störungsbehebung
Störungsbehebung Diagnose an der Regelung Meldungen abfragen A Störungsanzeige B Meldung C Meldungssymbol Meldungen werden im und durch Blin- ken des Meldungssymbols ( , , !) angezeigt. Bei Störungen (U) blinkt zusätzlich die Störungsanzeige. Art der Meldung Störung Warnung Meldung im Display, z.B. B1 KM- Meldung im Display, z.B.
Seite 122 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Hinweis Meldung im Display, z.B. C5 EVU- Sperre Meldungssymbol blinkt Die Anzeige von Hinweisen ist abhängig von der Zugriffsberechti- gung (Zugangscode für Fachmann eingeben). Das Gerät arbeitet voll funktionsfä- hig, der Hinweis muss beachtet wer- den.
Seite 123: Übersicht Der Meldungen
Störungsbehebung Diagnose an der Regelung (Fortsetzung) 3. Statistik . 6. MELD. um zurück zur Anzeige der Meldungen zu 4. Meldungshistorie . gelangen. 5. ZEIT für die Zeitpunkte, an denen die Meldungen Ó Zeitangabe bezieht sich auf den aufgetreten sind. Zeitpunkt, an dem die Meldung aufgetreten ist.
Seite 124 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldung Ursache Maßnahme U18 Aussensensor Unterbrechung Außen- Sensor prüfen, ggf. tau- temperatursensor schen (siehe Seiten 169 und 179) U20 Vorl.sens. Sek. Kurzschluss Tempera- Sensor prüfen, ggf. tau- tursensor Sekundärvor- schen (siehe Seiten 169 lauf und 179) U21 Rückl.sens.
Seite 125 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldung Ursache Maßnahme U4B Vorl.sens. Anlage Unterbrechung Vorlauf- Sensor prüfen, ggf. tau- temperatursensor Anla- schen (siehe Seiten 169 und 179) U50 WW-Sens. Oben Kurzschluss Speicher- Sensor prüfen, ggf. tau- temperatursensor oben schen (siehe Seiten 169 und 179) U52 WW-Sens.
Seite 126 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldung Ursache Maßnahme U72 Raumsensor HK3 Kurzschluss Raumtem- Sensor prüfen, ggf. tau- peratursensor schen (siehe Seiten 169 Heizkreis M3 und 179) U78 Raumsensor HK1 Unterbrechung Raum- Sensor prüfen, ggf. tau- temperatursensor schen (siehe Seiten 169 Heizkreis A1 und 179) U79 Raumsensor HK2...
Seite 127 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldung Ursache Maßnahme UAB Elektroheizung Heizwasser-Durchlauf- Gefahr erhitzer (Zubehör) de- Berührung span- fekt oder nungsführender Sicherheitstemperatur- Bauteile kann zum begrenzer (STB) hat Übergang von ausgelöst gefährlichen Kör- perströmen füh- ren. Vor Arbeiten am Heizwasser- Durchlauferhitzer und vor Entriegeln des Sicherheits-...
Seite 128 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldung Ursache Maßnahme UB0 Gerätekennung Fehler Erkennung Gerä- Sensoreingang F11 prü- tevariante, falscher fen. Es darf kein Codierstecker oder Lei- externes Bauteil ange- terplatten defekt. schlossen sein (siehe Seite 172). Codierstecker prüfen, ggf tauschen Leiterplatten prüfen, ggf tauschen UB1 KM-Bus EEV...
Seite 129 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldung Ursache Maßnahme UBD KM-Bus FB HK2 Kommunikationsfehler Anschlüsse und Codierung KM-BUS Fernbedienung der Fernbedienung prüfen Heizkreis mit Mischer (siehe Seite 53), Fernbe- dienung einschalten UBE KM-Bus FB HK3 Kommunikationsfehler Anschlüsse und Codierung KM-BUS Fernbedienung der Fernbedienung prüfen Heizkreis mit Mischer (siehe Seite 53), Fernbe-...
Seite 130: Weitere Informationen Zu Den Meldungen
Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldung Ursache Maßnahme UD1 Verdichter Thermorelais Verdichter Thermorelais entriegeln, oder Sicherheitselement Einstellung prüfen, Auslie- Vollwellen-Sanftanlas- ferungszustand herstellen ser (falls vorhanden) hat ( Reset , siehe Bedie- ausgelöst nungsanleitung), Anschluss kontrollieren, Wicklungswiderstand mes- !D3 Niederdruck Umlaufmenge Primär- Radialventilator und kreis zu gering, Wärme-...
Seite 131 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldung Verhalten der Regelung und Auswirkungen auf die Anlage U20 ... Regelung wird mit Temperaturwert des Temperatursensors Se- U28 ... kundärrücklauf zuzüglich 5 K betrieben. Falls beide Temperatur- sensoren (Sekundärvor- und -rücklauf) defekt sind, wird die Wärmepumpe außer Betrieb genommen (Meldung UA9).
Seite 132 Störungsbehebung Diagnose an der Regelung (Fortsetzung) 1. Geräteeinstellungen 5. ÓT/P für die zuletzt erfassten Temperaturen und Drücke 2. Fachbetriebsebene (Zugriffsbe- des Verdichters, siehe rechtigung Fachmann siehe Tabellen Weitere Tempe- Seite 136) raturen, Drücke und Feh- lermeldungen und Fehler 3. Weitere Menüpunkte und Meldungen (Err/Msg) 4.
Seite 133 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Fehler am elektronischen Expansionsventil Anzeige Bedeutung Err 00: 01000000 Sensor Saugdruck defekt Err 00: 02000000 Sensor Sauggastemperatur defekt Err 00: 04000000 Sensor Kondensationsdruck defekt Err 00: 08000000 Sensor Kondensationstemperatur defekt Err 00: 10000000 Sensor Flüssiggastemperatur defekt Err 00: 20000000 Schrittmotor elektronisches Expansionsventil (EEV) defekt...
Seite 134 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Meldungen Gruppe 4 und 8 01 MOP-Betrieb aktiv 02 Konfigurationsfehler Betriebsstunden nach Belastungsklassen Belastungs- Bedeutung klasse Temperaturhub < 25 Temperaturhub 25 < 32 K Temperaturhub 32 < 41 K Temperaturhub 41 < 50 K Temperaturhub >...
Seite 135: Maßnahmen Bei Dauernd Zu Geringer Raumtemperatur
Störungsbehebung Diagnose an der Regelung (Fortsetzung) Im Januar benötigte die Wärmepumpe Hinweis 140 kWh elektrische Energie und Für eine realistische Datenerfassung erzeugte 525 kWh. muss der Parameter Leistung (5030) korrekt eingestellt sein. Maßnahmen bei dauernd zu geringer Raumtemperatur 1. Heizkreise entlüften. 5.
Seite 136: Regelungseinstellungen
Regelungseinstellungen Übersicht der Menüstruktur Separate Drucksache Menü- struktur Regelungseinstellungen durch die Fachkraft Auf den folgenden Seiten werden nur Folgende Tasten drücken: die Einstellungen beschrieben, die ausschließlich vom Fachmann in der 1. Grundanzeige . Fachbetriebsebene durchgeführt wer- den können. 2. ZURÜCK um evt.
Seite 137: Regelungseinstellungen Anlagendefinition
Regelungseinstellungen Anlagendefinition Anlagenschema Das Anlagenschema entsprechend 3. Anlagendefinition . der Anlagenausführung bei der Inbe- triebnahme einstellen. 4. y/x für Anlagensche- Auflistung der möglichen Anlagen- ma (7000). schemen siehe Seite 34. Durch die Auswahl des Anlagensche- 5. l/m für gewünschten mas werden automatisch zum ent- Wert.
Seite 138: Schwimmbad
Regelungseinstellungen Anlagendefinition Temperaturdifferenz Heizen (Fortsetzung) 2. Programmieren . 3. Anlagendefinition . 4. y/x für T.-Differenz Hei- zen (7003). 5. 5/% für gewünschten Wert. A Raumtemperatur-Sollwert 6. ZURÜCK zur Bestätigung. B Außentemperatur C Eingestellter Wert T.-Differenz Heizen Auslieferungszu- D Heizung AUS stand E Heizung EIN Einstellbereich...
Seite 139: Kaskadenansteuerung
Regelungseinstellungen Anlagendefinition Kaskadenansteuerung Einstellung sowohl beim Führungsge- 5. l/m für gewünschten rät einer Kaskade als auch bei jedem Wert: der max. 3 Folgegeräte erforderlich. 0 bei jedem Folge- Ansteuerung der Kaskade über gerät (Ausliefe- Externe Erweiterung H1 möglich. rungszustand) 1 beim Führungs- Folgende Tasten drücken: gerät 2 Ohne Funktion...
Seite 140: Leistung Folgewärmepumpe
Regelungseinstellungen Anlagendefinition Leistung Folgewärmepumpe Zur Einstellung der Leistung aller Fol- 4. y/x für Leistung Folge- gewärmepumpen als Durchschnitts- WP (700B). wert. Eingabe nur im Führungsgerät. 5. l/m für gewünschten Wert Beispiel: (Durchschnittswert, Folgewärmepumpe 1 = 10 kW im Beispiel 12 kW)). Folgewärmepumpe 2 = 14 kW Durchschnittswert = 12 kW...
Seite 141: Externe Betriebsarten-Umschaltung Heizkreise
Regelungseinstellungen Anlagendefinition Externe Betriebsarten-Umschaltung Heizkreise Auswahl der Komponenten der 2. Programmieren . Anlage, auf welche die externe Betriebsarten-Umschaltung wirken 3. Anlagendefinition . soll siehe folgende Tabelle. In den Parametern Extern Anfor- 4. y/x für BA-Umsch. HK dern oder Extern Sperren zusätz- (7011).
Seite 142: Externe Betriebsarten-Umschaltung Wirkung
Regelungseinstellungen Anlagendefinition Externe Betriebsarten-Umschaltung Wirkung Auswahl mit welcher Betriebsart die in 5. l/m für gewünschten BA-Umsch. HK ausgewählten Wert: Komponenten nach einer externen 0 Aus Betriebsarten-Umschaltung betrieben 1 Reduzierter werden. Betrieb 2 Normalbetrieb Folgende Tasten drücken: (Auslieferungs- zustand) 1. Geräteeinstellungen . 3 Festwert (siehe Vorlauftempera- 2.
Seite 143 Regelungseinstellungen Anlagendefinition Externe Anforderung/Mischer Auf (Fortsetzung) Auslieferungszu- 2. Programmieren . stand Einstellbereich 0 bis 7 3. Anlagendefinition . Hinweis 4. y/x für Externe Anf./ Der Parameter Extern Sperren hat MiAuf (7014). eine höhere Priorität als Extern Anfordern (siehe Seite 144). 5.
Seite 144: Extern Sperren/Mischer Zu
Regelungseinstellungen Anlagendefinition Extern Sperren/Mischer Zu Auswahl wie die Funktionen Extern 5. l/m für gewünschten Sperren oder Mischer Zu auf die Wert. Wärmepumpe wirken soll. 6. ZURÜCK zur Bestätigung. Achtung Frostschutz der Anlage ggf. nicht gewährleistet. Auslieferungszu- stand: Einstellbereich: 0 bis 8 Folgende Tasten drücken: Hinweis 1.
Seite 145: Extern Sperren Wirkung
Regelungseinstellungen Anlagendefinition Extern Sperren Wirkung Angabe bei welcher Einstellung des 4. y/x für Extern Sperren Parameters Extern Sperren welche Wirkung (701A). Komponente der Anlage gesperrt ist. Jede Kombination der einzelnen Kom- 5. l/m für gewünschten ponenten ist möglich. Wert. Folgende Tasten drücken: 6.
Seite 146: Typ Vitosolic
Regelungseinstellungen Anlagendefinition Extern Sperren Wirkung (Fortsetzung) Wert Sekundär- Umälz- Heizkreis- Heizkreis- Heizkreis- Pumpe/ pumpe zur pumpe pumpe pumpe Verdichter Speicher- M3 ge- M2 ge- A1 gesperrt gesperrt beheizung sperrt sperrt gesperrt Typ Vitosolic Festlegung, ob Solarregelung 4. y/x für Typ Vitosolic Vitosolic 100 oder 200 in der Anlage (7016).
Seite 147: Zusätzlicher Ausgang Mit Schaltzeiten (Z.b Trinkwasserzirkulationspumpe)
Regelungseinstellungen Anlagendefinition Vitocom 100 (Fortsetzung) 5. JA zur Aktivierung. 6. ZURÜCK zur Bestätigung. Zusätzlicher Ausgang mit Schaltzeiten (z.B Trinkwasserzirkula- tionspumpe) Schaltz. zus. Ausg. (701B) Bedienungsanleitung...
Seite 148: Regelungseinstellungen Verdichter Freigabe Verdichter
Regelungseinstellungen Verdichter Freigabe Verdichter Der Verdichter kann dauernd gesperrt 4. y/x für Freigabe werden (z.B. Betrieb nur mit Heizwas- (5000). ser-Durchlauferhitzer, Zubehör). Im normalen Betrieb darf der Verdich- 5. NEIN zur Sperrung des Ver- ter nicht gesperrt sein. dichters oder Folgende Tasten drücken: 6.
Seite 149: Temperatur Für Abtauende
Regelungseinstellungen Verdichter Temperatur für Abtauende Die Abtauung endet sobald am Ver- 3. Verdichter . dampfer die hier eingestellte Tempe- ratur für das Abtauende erreicht ist. 4. y/x für T. für Der Lüfter startet einige Sekunden vor Abtauende (5010). Abtauende, um die Restmenge Was- ser von den Verdampferlamellen zu 5.
Seite 150: Regelungseinstellungen Externer Wärmeerzeuger Externer Wärmeerzeuger
Regelungseinstellungen Externer Wärmeerzeuger Externer Wärmeerzeuger Falls ein externer Wärmeerzeuger in 2. Programmieren . der Heizungsanlage integriert ist. 3. Ext. Wärmeerzeuger . Hinweis Alle folgenden Parameter werden erst 4. y/x für Ext. Wärmeer- sichtbar, wenn der Parameter auf zeuger (7B00). Ja eingestellt wurde. 5.
Seite 151: Externer Wärmeerzeuger Für Warmwasser
Regelungseinstellungen Externer Wärmeerzeuger Bivalenztemperatur (Fortsetzung) Auslieferungszu- 10 °C 5. 1/! für gewünschten stand: Wert. Einstellbereich: 50 bis 50 °C 6. ZURÜCK zur Bestätigung. Externer Wärmeerzeuger für Warmwasser Falls ein externer Wärmeerzeuger für 2. Programmieren . die Warmwasserbereitung genutzt werden soll. 3.
Seite 152: Regelungseinstellungen Warmwasser Speichertemperatur Warmwasser
Regelungseinstellungen Warmwasser Speichertemperatur Warmwasser Speicher-T. WW (6000) Bedienungsanleitung Schaltzeiten Warmwasser Schaltzeiten WW (6001) Bedienungsanleitung Mindesttemperatur Der Parameter min. Temperatur 2. Programmieren . verhindert ein zu tiefes Absinken der Temperatur im Speicher-Wasser- 3. Warmwasser . erwärmer (Frostschutz). Der Speicher-Wassererwärmer wird 4. y/x für min.
Seite 153: Hysterese/Hysterese Zusatzheizung
Regelungseinstellungen Warmwasser Max. Temperatur (Fortsetzung) Gefahr 3. Warmwasser . Verbrühungsgefahr bei Warm- wasser mit Temperaturen 4. y/x für max. Tempera- über 60 ºC. tur (6006). Zur Begrenzung der Tempera- tur auf 60 °C Mischeinrichtung, 5. T/U für gewünschten z.B. ein thermostatischer Wert.
Seite 154 Regelungseinstellungen Warmwasser Hysterese/Hysterese Zusatzheizung (Fortsetzung) Hinweis Der eingestellte Wert für Hysterese sollte über der erwarteten Tempera- turabsenkung durch die Wärmever- luste während des reduzierten Betriebs liegen (ca. 5 K). Ein niedrigerer Wert für Hyst. Zusatzheizung erhöht den Anteil der Aufheizung des Trinkwassers durch den externen Wärmeerzeuger.
Seite 155: Einschaltoptimierung Warmwasser
Regelungseinstellungen Warmwasser Einschaltoptimierung Warmwasser Einschaltoptimierung (6009) Bedienungsanleitung Abschaltoptimierung Warmwasser Abschaltoptimierung (600A) Bedienungsanleitung Zusatzfunktion Warmwasser Zusatzfunktion (600B) Bedienungsanleitung 2. Solltemperatur Warmwasser 2. Solltemperatur (600C) Bedienungsanleitung 2. Temperatursensor Falls ein Die Einschaltung der Trinkwasser- zweiter Speichertemperatursensor erwärmung zu den Schaltzeiten unten im Speicher-Wassererwärmer erfolgt entsprechend dem Wert des eingebaut ist, kann die gesamte Trink- oberen Speichertemperatursensors,...
Seite 156: Zusatzheizung
Regelungseinstellungen Warmwasser 2. Temperatursensor (Fortsetzung) 5. JA zur Aktivierung. 6. ZURÜCK zur Bestätigung. Zusatzheizung Die Nacherwärmung des Trinkwas- Folgende Tasten drücken: sers kann durch eine Elektro-Zusatz- heizung (z.B. bauseitigen Elektro- 1. Geräteeinstellungen . Heizeinsatz) im Speicher-Wasser- erwärmer oder einen externen Wär- 2.
Seite 157: Regelungseinstellungen Elektroheizung
Regelungseinstellungen Elektroheizung Heizwasser-Durchlauferhitzer (Zubehör) Falls eine Elektro-Zusatzheizung Folgende Tasten drücken: (Heizwasser-Durchlauferhitzer, Zube- hör) im Heizwasservorlauf eingebaut 1. Geräteeinstellungen . ist. 2. Programmieren . Achtung Falls dieser Parameter zum 3. Elektroheizung . Sperren der Elektro-Zusatzhei- zung verwendet wird, besteht 4. y/x für Heizw-Durch- kein Frostschutz.
Seite 158: Stufe Bei Evu-Sperre
Regelungseinstellungen Elektroheizung Stufe bei EVU-Sperre Einstellung der Leistungsstufe des 5. l/m für gewünschten Heizwasser-Durchlauferhitzers Wert: (Zubehör), die auch bei einer EVU- 0 keine Stufen frei- Sperre freigegeben wird. gegeben (Auslie- ferungszustand) Folgende Tasten drücken: 1 max. 3 kW freige- geben 1.
Seite 159: Regelungseinstellungen Hydraulik
Regelungseinstellungen Hydraulik Wärmepumpe für Bautrocknung Zusätzlich zum Heizwasser-Durch- 2. Programmieren . lauferhitzer (Zubehör) kann die Wär- mepumpe zur Bautrocknung 3. Interne Hydraulik . eingesetzt werden. Falls die Wärmepumpe nicht einsatz- 4. y/x für WP für Bau- bereit ist, muss diese Funktion auf trocknung (7300).
Seite 160 Regelungseinstellungen Hydraulik Estrichprogramm (Fortsetzung) 3. Interne Hydraulik . 6. ZURÜCK zur Bestätigung. 4. y/x für Estrichpro- Auslieferungszu- gramm (7303). stand Einstellbereich 0 bis 12 5. l/m für gewünschtes Tem- peratur-Zeit-Profil . Temperatur-Zeit-Profile Temperatur-Zeit-Profil 1 (nach Temperatur-Zeit-Profil 3 (nach EN 1264-4) ÖNORM) A Vorlauftemperatur A Vorlauftemperatur...
Seite 161: Vorlauftemperatur-Sollwert Bei Externer Anforderung
Regelungseinstellungen Hydraulik Estrichprogramm (Fortsetzung) Temperatur-Zeit-Profil 5 Temperatur-Zeit-Profil 6 A Vorlauftemperatur A Vorlauftemperatur B Tage B Tage Temperatur-Zeit-Profile 7 bis 12 In den Temperatur-Zeit-Profilen 7 bis Temperatur-Zeit- Dauer für 12 wird für einen Zeitraum zwischen 5 Profile max. Vorlauf- und 30 Tagen auf einen voreingestell- temperatur ten Wert (max.
Seite 162: Regelungseinstellungen Heizwasser-Pufferspeicher Heizwasser-Pufferspeicher
Regelungseinstellungen Heizwasser-Pufferspeicher Heizwasser-Pufferspeicher Diese Funktion ist nur bei Anlagen- 2. Programmieren . schema 1 und 2 verfügbar und im Auslieferungszustand auf NEIN ein- 3. Pufferspeicher . gestellt. Bei Anlagenschema 1 und 2 ist der Heizwasser-Pufferspeicher 4. y/x für Pufferspeicher optional, bei Anlagenschema 3 bis 10 (7200).
Seite 163: Hysterese
Regelungseinstellungen Heizwasser-Pufferspeicher Hysterese Der eingestellte Wert gibt an, bei wel- Folgende Tasten drücken: cher Abweichung zur eingestellten Solltemperatur die Beheizung des 1. Geräteeinstellungen . Heizwasser-Pufferspeichers ein- und ausgeschaltet wird. 2. Programmieren . Hinweis 3. Pufferspeicher . Für Anlagenschema 1 und 2 ist diese Funktion nur dann verfügbar, 4.
Seite 164 Regelungseinstellungen Heizwasser-Pufferspeicher Max. Temperatur (Fortsetzung) Auslieferungszu- 60 °C 5. 1/! für gewünschten Wert stand Einstellbereich 1 bis 70 °C 6. ZURÜCK zur Bestätigung...
Seite 165: Regelungseinstellungen Heizkreise
Regelungseinstellungen Heizkreise Raumtemperaturen und Schaltzeiten Einstellung für alle Heizkreise A1 Bedienungsanleitung (2000), M2 (3000) und M3 (4000) Fernbedienung aktivieren Für jeden Heizkreis kann eine Fern- 2. Programmieren bedienung Vitotrol 200 montiert wer- den. 3. Heizkreis 1 (2003) oder Montageanleitung Vitotrol 200 Heizkreis 2 (3003) oder In der Einstellung Hand-Betrieb h...
Seite 166: Raumtemperaturaufschaltung (Heizkreise)
Regelungseinstellungen Heizkreise Einfluss der Raumtemperaturaufschaltung (Fortsetzung) Folgende Tasten drücken: 4. y/x für Neig. Raum- aufsch. . 1. Geräteeinstellungen . 5. l/m gewünschten Wert. 2. Programmieren . 6. ZURÜCK zur Bestätigung. 3. Heizkreis 1 (200A) oder Heizkreis 2 (300A) Auslieferungszu- oder stand Heizkreis 3 (400A).
Seite 167: Max. Vorlauftemperatur
Regelungseinstellungen Heizkreise Max. Vorlauftemperatur Begrenzung des max. Vorlauftempe- 3. Heizkreis 1 (200E) ratur-Sollwerts des Heizkreises auf oder einen Maximalwert. Heizkreis 2 (300E) oder Hinweis Heizkreis 3 (400E). In den Vorlauf eines Fußbodenheiz- kreises muss in jedem Fall bauseits 4. y/x für max.
Seite 168: Regelungseinstellungen Datum/Uhrzeit
Regelungseinstellungen Datum/Uhrzeit Datum und Uhrzeit Datum und Uhrzeit sind werkseitig Bedienungsanleitung eingestellt und können manuell geän- dert werden. Automatische Sommer-/Winterzeitumstellung Im Auslieferungszustand ist der Zeit- 7. y/x für Sommerzeit - punkt der Umstellung jeweils die Monat (7C01), Nacht von Samstag auf Sonntag am Sommerzeit - letzten Wochenende im März und Woche (7C02),...
Seite 169: Widerstandskennlinien Der Temperatursensoren
Bauteile Widerstandskennlinien der Temperatursensoren Anschluss der Sensoren an Leiter- Temperatursensoren Typ Pt 500 platte 3 siehe Seite 179. Position der Sensoren in der Wärme- pumpe siehe Abbildung Seite 19. Temperatursensoren Typ Ni 500 Mess-Element Pt 500 Speichertemperatursensor oben/ unten (F6, F7) Puffertemperatursensor (F4) Vorlauftemperatursensor Anlage (F13)
Seite 170 Bauteile Gerätesicherung (Fortsetzung) Gefahr Die Berührung von spannungs- führenden Bauteilen kann zum Übergang von gefährlichen Körperströmen führen. Bei Arbeiten am Gerät unbe- dingt auch den Laststrom- kreis spannungsfrei schalten. Durch den Ausbau der Siche- rung neben der Bedieneinheit ist der Laststromkreis nicht spannungsfrei.
Seite 171: Anschluss- Und Verdrahtungsschemen
Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und Anschlussmöglichkeiten Allgemeine Hinweise In den nachfolgenden Anschluss- Leitungen erst kurz vor den Schemen sind nur die durchzuführen- Anschlussklemmen möglichst kurz den Anschlüsse dargestellt. In den abmanteln. Tabellen sind auch werkseitig vorbe- Anschlussklemmen können (je nach legte Anschlüsse erläutert.
Seite 172 Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Den Klemmenbezeichnungen auf Neutralleiter und Schutzleiter: den Leiterplatten (z.B. X1.2) werden Neutralleiter und Schutzleiter aller die Zahlen 1 bis 3 vorangestellt Komponenten werden an den (z.B. 3X1.2). Diese Zahlen sind den Klemmleisten X1 und X2 der Leiter- 3 Leiterplatten zugeordnet: platte 1 (Rangierleiterplatte) ange-...
Seite 173 Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Melde- und Sicherheitskomponenten auf Leiterplatte 1 (Ran- gierleiterplatte) Folgende Klemmen führen einen 1X3.3 geschalteten L1: 1X3.7 1X3.1 1X3.11 1X3.2 1X3.13...
Seite 174 Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Melde- und Sicherheitsanschlüsse an Leiterplatte 1 (Rangierleiterplatte) Pos. Funktion Erläuterung Klemmen q¢Q Netzschalter 1X2.2 1X2.3 1X3.16 1X3.17 q¢W Extern Sperren, Mischer Potentialfreier Kontakt: 1X3.2 geschlossen: Sperre aktiv 1X3.14 geöffnet: keine Sperre oder an Schaltvermögen 230 V, 0,1 A Externer...
Seite 175 Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Betriebskomponenten 230 V~ auf Leiterplatte 2 (Grundleiter- platte)
Seite 176 Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Leiterplatte 2, Klemmleiste X7 Pos. Funktion Erläuterung Klemmen Ansteuerung/Anforde- Potentialfreier Schließer: 2X7.1 rung des externen Wär- geschlossen: Anforderung 2X7.2 meerzeugers geöffnet: keine Anforderung Schaltvermögen 250 V~, 4 (2) A nicht für Sicherheitskleinspan- nung geeignet ( 42 V~) Anschluss bauseits...
Seite 177 Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Pos. Funktion Erläuterung Klemmen Sammelstörmeldung Potentialfreier Kontakt: 2X7.12 geschlossen: Fehler 2X7.13 geöffnet: kein Fehler Kontaktbelastung 250 V~, 4 (2) A nicht für Sicherheitskleinspan- nung geeignet Anschluss bauseits Leiterplatte 2, Klemmleiste X8 Pos.
Seite 178 Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Pos. Funktion Erläuterung Klemmen w¢Z Ansteuerung des Mi- 230 V 2X8.10 scher-Motors Heizkreis Anschluss bauseits M2 Signal ZU w¢U Heizkreispumpe des max. Leistung: 100 W 2X8.11 Heizkreises mit Mischer Anschluss bauseits w¢I Speicherladepumpe, 2-...
Seite 179 Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Sensoren und KM-BUS auf Leiterplatte 3 (Sensorleiterplatte) Pos. Sensor / KM-Bus Kennung Klemmen e¢Q KM-BUS KM-BUS 3X1.25 3X2.25...
Seite 180: Sicherheitskette, Steuerstromkreis, Laststromkreis
Anschluss- und Verdrahtungsschemen Übersicht der Leiterplatten und . . . (Fortsetzung) Pos. Sensor / KM-Bus Kennung Klemmen e¢W Puffertemperatursensor Pt 500 3X1.22 3X2.22 e¢E Außentemperatursensor Ni 500 3X1.16 3X2.16 e¢R Speichertemperatursensor Pt 500 3X1.14 oben 3X2.14 e¢T Speichertemperatursensorun- Pt 500 3X1.13 3X2.13 e¢Z...
Seite 181 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) 3X1.2: Klemme 2 der Klemmleiste X1 auf Leiterplatte 3 1X1.?: beliebige Erdungs- Anschlussklemme der Klemmleiste X1 auf Leiter- platte 1 1X2.N: beliebige Neutralleiter- Anschlussklemme der Klemmleiste X2 auf Leiter- platte 1...
Seite 182 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) Sicherheitskette A Netzanschluss der Regelung C Störmeldung Folge-Wärmemer- B Externe Anforderung (Meldeein- zeuger (Meldeeingang Regelung) gang Regelung)
Seite 183 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) D Extern Sperren (Meldeeingang X Anschluss Steuerstromkreis, Regelung) siehe Seite 186 E EVU-Sperre (bei Anschluss Brü- Y Fortsetzung Sicherheitskette, cke entfernen) siehe folgende Abbildung F Meldeeingang EVU-Sperre = Stecker im Leitungsbaum...
Seite 184 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung)
Seite 185 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) G Thermoschutz Lüfter N Verdichterrelais H Meldeeingang O Kältekreisregelung (Regler I Sicherheitshochdruckschalter Elektronisches Expansionsventil J Meldung Niederdruck EEV) K Meldung Regelhochdruck P Verdichterschütz L Thermosicherung Y Fortsetzung Sicherheitskette, M Motorschutz Verdichter (bei Aus- siehe vorhergehende Abbildung lösen des Motorschutzes auch = Stecker im Leitungsbaum...
Seite 186 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) Steuerstromkreis...
Seite 187 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) Geschaltete Phase Trinkwasserzirkulationspumpe Ansteuerung Externer Wärmeer- ( Schaltz. zus. Ausg. ) zeuger (potentialfrei) Sammelstörmeldung (potential- Ansteuerung Heizwasser-Durch- frei) lauferhitzer (Zubehör) Stufe 2 Ansteuerung Verdichter frei Ansteuerung Heizwasser-Durch- Mischer |AUF Externer Wär- lauferhitzer (Zubehör) Stufe 1 meerzeuger Anschluss Sicherheitskette,...
Seite 188 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) M frei O Mischer |AUF Heizkreis mit N Sekundärpumpe Mischer M2...
Seite 189 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) P Mischer ~ZU Heizkreis mit U Lüfter-Motor Mischer M2 Z Fortsetzung Steuerstromkreis, R Heizkreispumpe für Heizkreis mit siehe vorhergehende Abbildung Mischer M2 sG Sekundärpumpe (Stecker im Lei- S Speicherladepumpe / Absperr- tungsbaum) ventil T Ansteuerung Elektro-Heizeinsatz...
Seite 190 Anschluss- und Verdrahtungsschemen Sicherheitskette, Steuerstromkreis, . . . (Fortsetzung) Laststromkreis-Verdichter A Verdichter-Schütz K1 D Verdichter B Motorschutz (siehe auch E Betriebskondensator Seite 185) F Anlaufkondensator C Vollwellen-Sanftanlasser...
Seite 191: Einzelteillisten
Einzelteillisten Einzelteilliste Typ AWC-I-M Hinweise für Ersatzbestellungen! 037 Anschluss-Stutzen D28 Best.-Nr. und Herstell-Nr. (siehe 038 Schlauch Typenschild) sowie die Positionsnum- 041 Dichtung A 7 30 x 44 x2 mm mer des Einzelteils (aus dieser Ein- 043 Dichtung 7 21 x 30 x 2 mm zelteilliste) angeben.
Seite 192 207 Hinterblech 300 Lackstift Vitosilber 208 Seitenblech links oben 301 Sprühdosenlack Vitosilber 209 Seitenblech links unten 302 Montage- und Serviceanleitung 210 Schriftzug Viessmann 303 Bedienungsanleitung 211 Schriftzug Vitocal 300 A Typenschild Einzelteile ohne Abbildung 025 Membran-Sicherheitsventil G½ x ¾, 3 bar...
Seite 193 Einzelteillisten Einzelteilliste Typ AWC-I-M (Fortsetzung)
Seite 194 Einzelteillisten Einzelteilliste Typ AWC-I-M (Fortsetzung)
Seite 195 Einzelteillisten Einzelteilliste Typ AWC-I-M (Fortsetzung)
Seite 196 Einzelteillisten Einzelteilliste Typ AWC-I-M (Fortsetzung)
Seite 197 Einzelteillisten Einzelteilliste Typ AWC-I-M (Fortsetzung)
Seite 198: Einzelteilliste Typ Aw-O-M
Einzelteillisten Einzelteilliste Typ AW-O-M Hinweise für Ersatzbestellungen! 050 Einschraubstutzen Best.-Nr. und Herstell-Nr. (siehe 051 Einlassring Typenschild) sowie die Positionsnum- 052 Radialventilator mer des Einzelteils (aus dieser Ein- 053 Spiralschlauch zelteilliste) angeben. 100 Bedienteil Handelsübliche Teile sind im örtlichen 101 Wippenschalter Fachhandel erhältlich.
Seite 199 156 Anschlussleitung Verdichter 207 Hinterblech 230 V 208 Seitenblech links oben 159 Temperatursensor 209 Seitenblech links unten 160 Leitungseinführungen 210 Schriftzug Viessmann 163 Satz Widerstände 211 Schriftzug Vitocal 300 214 Schallhaube links/rechts 212 Abdeckgitter hinten 215 Spule Umschaltventil 213 Abdeckgitter 300 Lackstift Vitosilber 301 Sprühdosenlack Vitosilber...
Seite 200 Einzelteillisten Einzelteilliste Typ AW-O-M (Fortsetzung)
Seite 201 Einzelteillisten Einzelteilliste Typ AW-O-M (Fortsetzung)
Seite 202 Einzelteillisten Einzelteilliste Typ AW-O-M (Fortsetzung)
Seite 203 Einzelteillisten Einzelteilliste Typ AW-O-M (Fortsetzung)
Seite 204 Einzelteillisten Einzelteilliste Typ AW-O-M (Fortsetzung)
Seite 205: Protokoll Der Hydraulikparameter
Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Soll-Wert Erstinbe- triebnahme Prüfung Externe Pumpen der Heizkreise Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primär Temperatur Primär Lufteintritt °C Temperatur Primär Luftaustritt °C Temperaturdifferenz T bei: Sekundär Vorlauf = 35 °C und 3 bis 5 Primär = 10 °C oder...
Seite 206 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Einstellbereich Ausliefe- Erstinbe- rungszu- triebnahme stand Kaskadenansteuerung 0 bis 2 Führungsgerät Kaskadenansteuerung 0 bis 11 Folgegerät 0 bis 2 Leistung Folgewärme- 0 bis 255 kW 10 kW pumpe Externe Erweiterung Ja/Nein Nein Externe Betriebsarten- 0 bis 11 Umschaltung Heiz- kreise...
Seite 207 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Einstellbereich Ausliefe- Erstinbe- rungszu- triebnahme stand Bivalenztemperatur -50 bis 50 °C 10 °C Externer Wärmeerzeu- Ja/Nein Nein ger für Warmwasser Warmwasser Speichertemperatur 10 bis 70 °C 10 °C Warmwasser Schaltzeiten Warm- 0 bis 3 wasser Min.
Seite 208 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Einstellbereich Ausliefe- Erstinbe- rungszu- triebnahme stand 2. Solltemperatur 10 bis 70 °C 60 °C Warmwasser 2. Temperatursensor Ja/Nein Nein Zusatzheizung Ja/Nein Nein Warmwasser mit Ja/Nein Elektro Elektroheizung Heizwasser-Durch- Ja/Nein Nein lauferhitzer Heizen mit Elektro Ja/Nein Max.
Seite 209 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Einstellbereich Ausliefe- Erstinbe- rungszu- triebnahme stand Niveau Heizkennlinie -15 bis 40 Neigung Heizkennlinie 0 bis 3,5 Neigung Raumauf- 0 bis 50 schaltung Raumtemperaturauf- 0 bis 3 schaltung (Heizkreise) Max. Vorlauftempera- 10 bis 70 °C 40 °C...
Seite 210: Technische Daten
Technische Daten Technische Daten Hinweis Die angegebene Leistung ist die empfohlene Anschlussleistung. Die Gesamtleistung aller ange- schlossenen Geräte darf 1000 W nicht überschreiten. Falls die Gesamtleistung 1000 W ist, kann die Einzelleistung einer Kompo- nente größer als vorgegeben gewählt werden. Der angegebene Stromwert gibt die max.
Seite 211 Technische Daten Technische Daten (Fortsetzung) Komponente Anschluss Anschlus- Spannung max. sleistung Schaltleis- tung [A] Ansteuerung externer 2X7.1 pot.-freier 4(2) Wärmeerzeuger 2X7.2 Kontakt Sammelstörmeldung 2X7.12 pot.-freier 4(2) 2X7.13 Kontakt Gesamtstrom max. 5(3) A Vitocal 300 AWC-I-M AW-O-M Leistungsdaten bei 100 % nach EN 14511 (2/35 °C, Spreizung 5 K) Nenn-Wärmeleistung Elektr.
Seite 212 Technische Daten Technische Daten (Fortsetzung) Vitocal 300 AWC-I-M AW-O-M max. Vorlauftemperatur bei -5°C °C Ansaugtemperatur Elektrische Werte Nennspannung 1/N/PE ~ 230 V/50 Hz Nennstrom (max.) Anlaufstrom (Mit elektronischer Anlauf- < 34 < 34 strombegrenzung, Vollwellen-Sanftan- lasser. Zur Absicherung Z- Charakteristik erforderlich) Anlaufstrom (bei blockiertem Rotor) Absicherung 25 Z...
Seite 213: Auftrag Zur Erstinbetriebnahme Von Vitocal 300-A
Anhang Auftrag zur Erstinbetriebnahme von Vitocal 300-A Bitte senden Sie den folgenden Auf- Wir bitten darum, dass zur Inbetrieb- trag mit beigefügtem Anlagenschema nahme ein fachkompetenter Mitarbei- per Fax an Ihre zuständige ter von Ihnen anwesend ist. Viessmann Verkaufsniederlassung.
Seite 214: Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocal 300-A, Typ AWC-I-M, AW- O-M inkl. der Wärmepumpenregelung mit den folgenden Normen überein- stimmt: DIN 8901 DIN EN 61 000-3-2; 2006-10 DIN 8975 DIN EN 61 000-3-3;...
Seite 215 Stichwortverzeichnis Stichwortverzeichnis Sensoren Bauteile ............... . Bautrocknung .
Seite 216 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Einschaltoptimierung Warmwasser Fachbetriebsebene ......Fachkraft ..........
Seite 217 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Inbetriebnahme Neigung/Niveau Heizkennlinie ....... Inspektion Neigung ........Instandsetzungsarbeiten Raumaufschaltung .
Seite 218 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Technische Daten Vitocom ............. Temperaturdifferenz Heizen Vitosolic .
Seite 220: Gültigkeitshinweis
Gültigkeitshinweis Luft/Wasser-Wärmepumpe Vitocal 300-A, 230 V~ Herstell-Nr. AWC-I-M 7262 729 8 01000 ... AW-O-M 7262 7318 01000 ... Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...

Diese Anleitung auch für:

Awc-i-m Aw-o-m

Viessmann VITOCAL 300-A Serviceanleitung

Inhaltsverzeichnis

Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung

Quicklinks

Kapitel

Verwandte Anleitungen für Viessmann VITOCAL 300-A

Inhaltszusammenfassung für Viessmann VITOCAL 300-A

Diese Anleitung auch für:

Inhaltsverzeichnis
