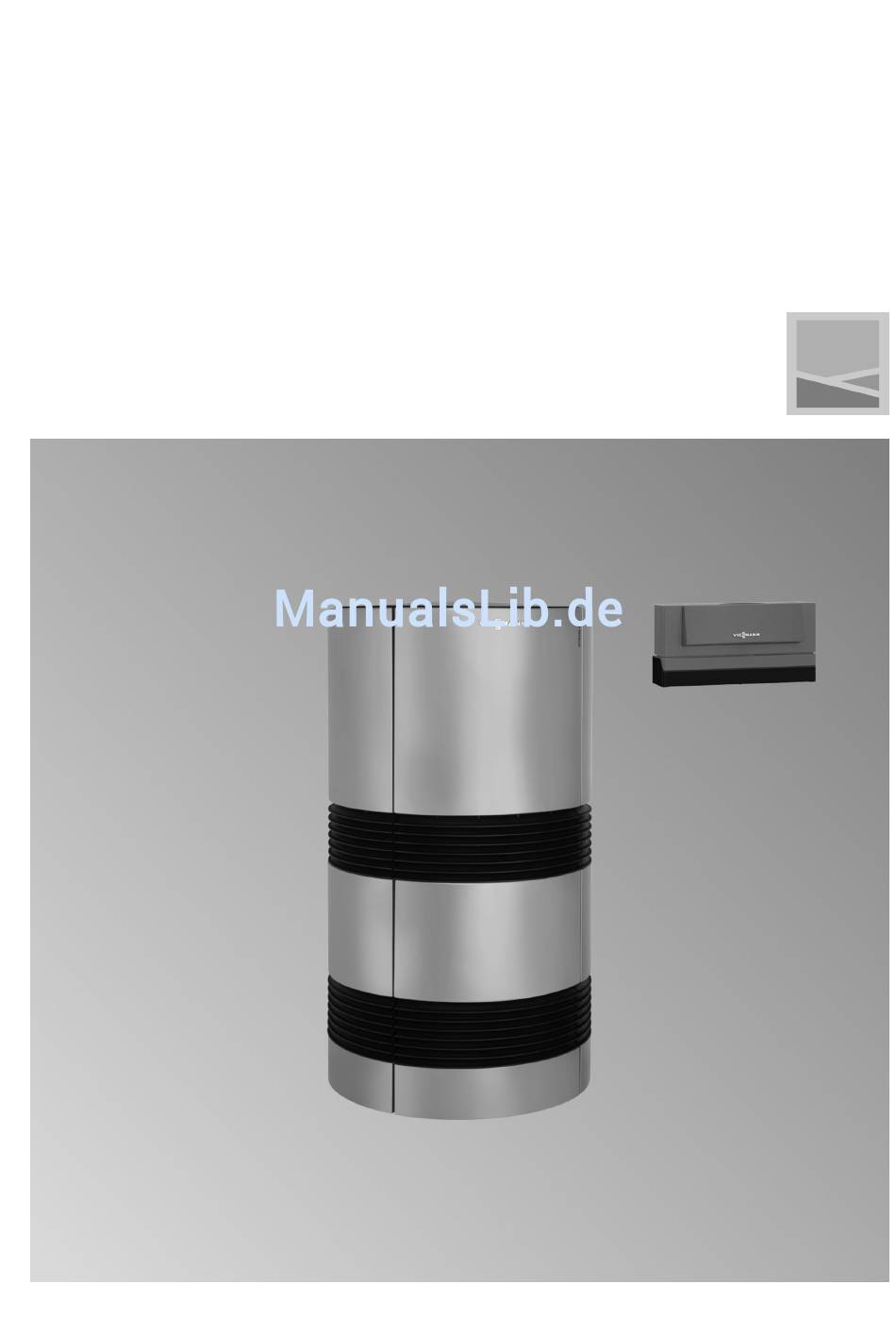

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocal 300-A
Typ AWO-AC 301.B07 bis B14
Luft/Wasser-Wärmepumpe mit elektrischem Antrieb, 400 V~
Gültigkeitshinweise siehe letzte Seite
VITOCAL 300-A
Bitte aufbewahren!
5863 057 DE
1/2017
