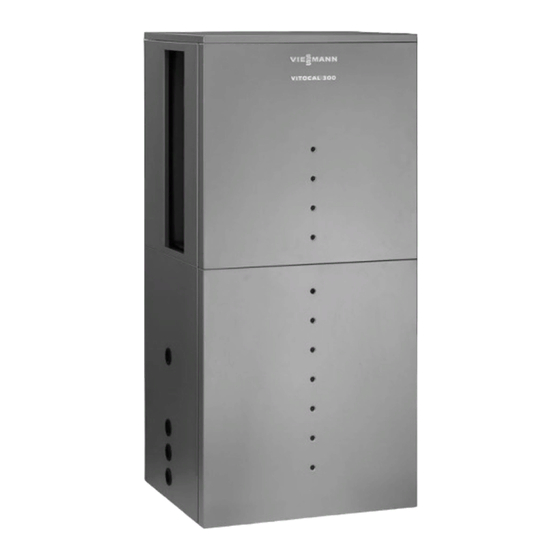

Viessmann Vitocal 300-A Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Wärmepumpen
  5. VITOCAL 300-A
  6. Montage- und serviceanleitung

Viessmann Vitocal 300-A Montage- Und Serviceanleitung

Vorschau ausblenden Andere Handbücher für Vitocal 300-A:
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocal 300-A
Typ AWCI-AC 301.A
Typ AWO-AC 301.A
Luft/Wasser-Wärmepumpe mit elektrischem Antrieb, 400 V~
Gültigkeitshinweise siehe letzte Seite
VITOCAL 300-A
Bitte aufbewahren!
5681 874
5/2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocal 300-A

Inhaltszusammenfassung für Viessmann Vitocal 300-A

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 300-A Typ AWCI-AC 301.A Typ AWO-AC 301.A Luft/Wasser-Wärmepumpe mit elektrischem Antrieb, 400 V~ Gültigkeitshinweise siehe letzte Seite VITOCAL 300-A Bitte aufbewahren! 5681 874 5/2013...
  • Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Montagevorbereitung Bestimmungsgemäße Verwendung ............Produktinformation ................. Typ AWCI-AC 301.A ................■ Typ AWO-AC 301.A ................■ Hinweise zum elektrischen Anschluss ........... Innenaufgestellte Wärmepumpe ............Anforderungen an den Aufstellraum ........... ■ Aufstellung ..................■ Anschlüsse ..................10 ■ Außenaufgestellte Wärmepumpe ............
  • Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Netzanschluss ..................73 Netzanschluss Wärmepumpenregelung (230 V~) ......74 ■ Netzanschluss Verdichter (400 V~), Niedertarif-Anschluss für Ver- ■ dichter verplomben ................74 Netzversorgung mit EVU-Sperre ............75 ■ Phasenwächter (falls vorhanden) ............77 ■ Wärmepumpe schließen ................ 79 Schaltkasten schließen ...............

  • Seite 5: Montagevorbereitung

    Montagevorbereitung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Die gewerbliche oder industrielle Verwendung zu nen Heizungssystemen gemäß EN 12828 unter einem anderen Zweck als zur Raumbeheizung/-küh- Berücksichtigung der zugehörigen Montage-, Service- lung oder Trinkwassererwärmung gilt als nicht bestim- und Bedienungsanleitungen installiert und betrieben mungsgemäß.

  • Seite 6: Hinweise Zum Elektrischen Anschluss

    Montagevorbereitung Hinweise zum elektrischen Anschluss Verbindungsleitungen Schaltkasten Wärme- ■ – pumpenregelung: Hinweise ab Seite 48 beachten. ■ Elektrischer Anschluss von Anlagenkomponen- ten (Pumpen, Mischer, Ventile, Meldeeinrichtungen, Schütze, Funktionserweiterungen, Sensoren, usw.): Der Anschluss erfolgt in der Wärmepumpenrege- lung, Hinweise ab Seite 53 beachten. ■...

  • Seite 7: Aufstellung

    Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Aufstellung Mindestabstände und Maße bei Eckaufstellung Abb. 1 Ausblasseite links (Auslieferungszustand), hydraulische Anschlüsse rechts (bauseits) Mauerdurchbruch Ausblasseite Innenputz Mauerdurchbruch Ansaugseite Oberkante fertiger Fußboden (OKFFB)
  • Seite 8 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) C D E Abb. 2 Ausblasseite links (Auslieferungszustand), hydraulische Anschlüsse rechts (bauseits) Außenputz PU-Schaum (umlaufend) Wand Innenputz/Wandbelag Wanddurchführung (kann von außen mit einer Hydraulische Anschlüsse und Schlauch für Kon- Säge auf das passende Maß gekürzt werden. denswasserablauf Putzstärke beachten!) Kompressionsdichtband und Acryl-Dichtnaht...
  • Seite 9 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Mindestabstände und Maße bei Wandaufstellung Abb. 3 Ausblasseite links (Auslieferungszustand), hydraulische Anschlüsse rechts (bauseits) Wanddurchführung Ausblasseite (aus EPP) Wärmepumpe Wetterschutzgitter Geräteanschluss-Stutzen Luftkanal Ausblasseite Trennwand (falls erforderlich), siehe folgende (aus EPP) Tabelle Gerade Wanddurchführungen als Luftkanäle (aus Wanddurchführung Ansaugseite (aus EPP) EPP) Geräteanschluss-Stutzen Luftkanal Ansaugseite...

  • Seite 10: Anschlüsse

    Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Anschlüsse Abb.4 Hinweis Hydraulische Leitungen, elektrische Leitungen und der Kondenswasserablauf können wahlweise rechts oder links aus der Wärmepumpe geführt werden. Die Anschluss-Schläuche können gekürzt werden. Die angegebenen Maße ergeben sich aus den Schlauch- längen bei Auslieferung. Öffnungen für elektrische Leitungen Kondenswasserablauf Heizwasserrücklauf/Rücklauf Speicher-Wasser-...
  • Seite 11 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Elektrische Leitungen Abb.5 Wärmepumpenregelung Netzanschlussleitung Heizwasser-Durchlauferhit- Netzanschlussleitung Wärmepumpenregelung zer (falls vorhanden), max. Leistung 9 kW 230 V/50 Hz Empfohlene Leitung: 400 V/50 Hz; 3/N/PE: 5 x 2,5 mm , flexibel Empfohlene Leitung: 3 x 1,5 mm (5 x 1,5 mm EVU-Abschaltung) 230 V/50 Hz;...

  • Seite 12: Außenaufgestellte Wärmepumpe

    Montagevorbereitung Außenaufgestellte Wärmepumpe Anforderungen an die Aufstellung Eine manuelle Entleerung der im frostgefährdeten Die Wärmepumpe nicht neben Wohn- oder Schlaf- ■ ■ Bereich verlaufenden Heizwasservorlauf- und Heiz- räumen aufstellen. wasserrücklauf-Leitungen vorsehen. ■ Die Luft im Ausblasbereich ist ca. 10 K kälter als die Falls Wärmepumpenregelung und Heizkreispumpe Umgebungsluft.
  • Seite 13 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Planungsanleitung Gewicht (mit Schalldämmhauben): 309 kg Maße Fundament 1080 Abb. 7 Draufsicht Fundament Aufstellbereich der Wärmepumpe auf dem Beton- Leitungsdurchführung von Heizwasservorlauf und fundament Heizwasserrücklauf Betonfundament bestehend aus: KG-Rohr DN 100 für elektrische Verbindungslei- ■ Betonplatte C25/30, BSt 500 S und M tungen (Kleinspannungs- und Steuerleitung) und ■...
  • Seite 14 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Anschlussmaße hydraulisches Anschluss-Set im Fundament Abb.8 Betonfundament wie zuvor beschrieben und nach Elektrische Verbindungsleitungen (Kleinspan- örtlichen Erfordernissen und den Regeln der Bau- nungs- und Steuerleitungen) und Netzanschluss- technik leistung zum Schaltkasten Frostschutz (verdichteter Schotter, z.B. 0 bis Kondenswasserablauf 32/56 mm), Schichtdicke nach örtlichen Erforder- nissen und den Regeln der Bautechnik...

  • Seite 15: Anschlüsse

    Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Anschlüsse Abb. 9 Seitenansicht ohne seitliche Schalldämm- haube dargestellt. Hinweis Öffnungen für elektrische Leitungen werden bauseits in die Dichtmatte im Bodenblech geschnitten (siehe Seite 51). Kondenswasserablauf Vorlauf Sekundärkreis (Speicher-Wassererwärmer/ Heizwasservorlauf, Montage siehe Seite 47) Rücklauf Sekundärkreis (Speicher-Wassererwär- mer/Heizwasserrücklauf, Montage siehe Seite 47) Schalldämmhauben (Montage siehe Seite 42)
  • Seite 16 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Elektrische und hydraulische Leitungen Verlegung der Leitungen im Erdreich und Einführung durch die Außenwand Abb.10 Abstand Hauswand Fundament: Ausdehnungsgefäß mit Sicherheitsgruppe (Zube- – ■ Max. Abstand abhängig von der Länge der elekt- hör) rischen und hydraulischen Verbindungsleitun- Abstand zwischen elektrischer Verbindungsleitung gen, max.

  • Seite 17: Außenaufgestellte Wärmepumpe

    Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Die Vorgaben des örtlichen EVU (Technische ■ Die Leitungseinführung in das Gebäude erfolgt durch eine Mauerdurchführung mit Quellmörtel (bau- Anschlussbedingungen, TAB) berücksichtigen. seits). Erforderliche Leitungslänge in der Wärmepumpe ab ■ Füll- und Entleerungsvorrichtung für Heizwasser- Oberkante Fundament: min. 2,6 m. vor- und -rücklauf im Gebäude, in Nähe der Außen- wand und 0,8 m unter Erdniveau vorsehen.
  • Seite 18 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Erforderliche elektrische und hydraulische Leitungen Abb.11 Netzanschlussleitung Verdichter/Ventilator Netzanschlussleitung Heizwasser-Durchlauferhit- (3/N/PE 400 V/50 Hz) zer (falls vorhanden), max. Leistung 9 kW Empfohlene Leitung: Empfohlene Leitung: 5 x 2,5 mm , flexibel Hydraulische Anschlussleitungen (Anschluss-Set, 3/N/PE 400 V/50 Hz: 5 x 2,5 mm Zubehör, Verlegung der Leitungen im Erdreich 1/N/PE 230 V/50 Hz: 7 x 2,5 mm siehe Kapitel „Elektrische und hydraulische Leitun-...

  • Seite 19: Übersicht Möglicher Anlagenschemen

    Anlagenbeispiel 1, ID: 4605093_1006_01 Anlagenschema 10 einstellen (siehe vorhergehende Hinweis Tabelle und Serviceanleitung Wärmepumpenregelung ■ Das Hydraulikschema ist mit Vitocal 300-A, Typ Vitotronic 200) AWO-AC 301.A dargestellt: Die Sekundärpumpe, ■ 1 Heizkreis ohne Mischer (A1/HK1) die Umwälzpumpe zur Speicherbeheizung und der 2 Heizkreise mit Mischer (M2/HK2, M3/HK3) Heizwasser-Durchlauferhitzer (Zubehör) sind außer-...

  • Seite 20: Hydraulisches Installationsschema

    Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) Hydraulisches Installationsschema -8/145- -8/145- -8/145- -2/X3.8;X3.9- --2/F12-- --2/225.1--76-- --105/2-- --74/20-- --105/20-- --2/225.2;3-- --105/52-- ---47/R1-- -2/X3.8;X3.9- -2/211.5- --2/212.3-- -2/211.4- --2/F8-- --A/137-- --47/R2-- Abb. 12 Hinweis: Dieses Schema ist ein grundsätzli- ches Beispiel ohne Absperr- und Sicherheits- einrichtungen.
  • Seite 21 Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) Pos. Bezeichnung Trinkwassererwärmung Speicher-Wassererwärmer Vitocell 100-V, Typ CVW, 390 Liter Speichertemperatursensor oben Trinkwasserzirkulationspumpe ZP Trinkwassererwärmung mit Solaranlage Speicher-Wassererwärmer Vitocell 100-V, Typ CVW, 390 Liter Speichertemperatursensor oben Speichertemperatursensor im Solarrücklauf Trinkwasserzirkulationspumpe ZP Solar-Wärmetauscher-Set zum Anbau an Vitocell 100-V, Typ CVW Sicherheitstemperaturbegrenzer STB 95 °C (falls erforderlich) Solar-Divicon mit Solarkreispumpe R1 Kollektortemperatursensor...

  • Seite 22: Elektrisches Installationsschema

    Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) Elektrisches Installationsschema Übersicht der elektrischen Anschlüsse und nähere Informationen zum Netzanschluss siehe Seite 73. Angaben zu den Leiterplatten siehe ab Seite 49 und separate Serviceanleitung Wärmepumpenregelung Vitotronic 200. 100 W 212.2 UP A1 X2.N 130 W 211.4 UPSB...
  • Seite 23 Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) HK A1 HK M3 HK M2 230 V/ 50 Hz 1 / N / PE UP M3 VTS M3 230 V/ 50 Hz N 20 N 18 Abb.14 PT500 PT500 PT500 Ni500 Ni500 VTS M2 PT500 Abb.15...

  • Seite 24: Erforderliche Parametereinstellungen

    Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) 16 A 16 A 16 A 400 V, 50 Hz Abb.16 Erforderliche Parametereinstellungen Erforderliche Parameter bei der Inbetriebnahme ein- stellen, siehe ab Seite 84. Parameter Einstellung „Anlagendefinition“ „Anlagenschema 7000“ „10“ ■ „Gemeinsamer Vorlauftemperatursensor Anlage 701B“ „1“...

  • Seite 25: Anlagenbeispiel 2, Id: 4605305_1006_01

    Anlagenbeispiel 2, ID: 4605305_1006_01 Anlagenschema 10 einstellen (siehe Übersicht ab Hinweis Seite 19 und Serviceanleitung Wärmepumpenregelung ■ Das Hydraulikschema ist mit einer Vitocal 300-A, Vitotronic 200) Typ AWO-AC 301.A dargestellt: Die Sekundär- ■ 1 Heizkreis ohne Mischer (A1/HK1) pumpe und Umwälzpumpe zur Speicherbeheizung ■...
  • Seite 26 Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) Erforderliche Geräte Pos. Bezeichnung Wärmepumpe Wärmepumpenregelung Vitotronic 200 mit elektrischen Verbindungsleitungen Außentemperatursensor Typ AWCI-AC 301.A: 3-Wege-Umschaltventil „Heizen/Trinkwassererwärmung“ Typ AWO-AC 301.A: Umwälzpumpe zur Speicherbeheizung Sekundärpumpe Vorlauftemperatursensor (bei Typ AWCI-AC 301.A im Gerät eingebaut) KM-BUS-Verteiler Kleinverteiler mit Sicherheitsgruppe Ausdehnungsgefäß...

  • Seite 27: Elektrisches Installationsschema

    Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) Pos. Bezeichnung Kühlfunktion „active cooling“ (AC) über separaten Kühlkreis Separater Kühlkreis mit Ventilatorkonvektor (einschl. Kondenswasserablauf) Vorlauftemperatursensor Raumtemperatursensor 3-Wege-Umschaltventil „Heizen/Kühlen“ Heizkreis mit Mischer M3/HK3 Radiatorenheizkreis angesteuert über den KM-BUS der Wärmepumpenregelung Fernbedienung Vitotrol 200A Vorlauftemperatursensor Erweiterungssatz Mischer Heizkreispumpe Mischer-Motor des 3-Wege-Mischers...
  • Seite 28 Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) <10 W 211.5 X2.N 100 W 212.2 UP A1 X2.N 130 W 211.4 X2.N 50 W 212.3 X2.N 130 W 211.2 X2.N 100 W 224.7 X2.N 130 W 224.6 X2.N 225.3 X2.N 225.2 100 W 225.1 UP M2 X2.N...
  • Seite 29 Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) HK A1 HK M2 HK M3 230 V/ 50 Hz 1 / N / PE UP M3 VTS M3 230 V/ 50 Hz 1 / N / PE 400 V, 50 Hz Abb.19 PT500 PT500 PT500 PT500...

  • Seite 30: Erforderliche Parametereinstellungen

    Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) 16 A 16 A 16 A 400 V, 50 Hz Abb.21 Erforderliche Parametereinstellungen Erforderliche Parameter bei der Inbetriebnahme ein- stellen, siehe ab Seite 84. Parameter Einstellung „Anlagendefinition“ „Anlagenschema 7000“ „10“ ■ „Schwimmbad 7008“ „1“ ■...

  • Seite 31: Trinkwassererwärmung

    Montagevorbereitung Trinkwassererwärmung Speicher-Wassererwärmer mit innenliegendem Wärmetauscher Hydraulisches Installationsschema Abb.22 Schnittstelle Wärmepumpe KW Kaltwasser WW Warmwasser Erforderliche Geräte Pos. Bezeichnung Speicher-Wassererwärmer Elektro-Heizeinsatz-EHE (Zubehör, elektrische Schaltung bauseits erstellen. Nur alternativ zum Heiz- wasser-Durchlauferhitzer oder externen Wärmeerzeuger zur Trinkwassernacherwärmung einsetzen.) Trinkwasserzirkulationspumpe (optional) Speichertemperatursensor oben Speichertemperatursensor unten (optional) Typ AWCI-AC 301.A: 3-Wege-Umschaltventil „Heizen/Trinkwassererwärmung“...
  • Seite 32 Montagevorbereitung Trinkwassererwärmung (Fortsetzung) Elektrisches Installationsschema 50 W 212.3 X2.N 130 W 211.4 UPSB X2.N L1 L2 L3 N 100 W 224.7 X2.N PT500 PT500 Abb.23 Erforderliche Parametereinstellungen Erforderliche Parameter bei der Inbetriebnahme einstellen, siehe ab Seite 84. Parameter Einstellung „Anlagendefinition“ „Anlagenschema 7000“...

  • Seite 33: Speicher Mit Speicherladesystem

    Montagevorbereitung Trinkwassererwärmung (Fortsetzung) Speicher mit Speicherladesystem Hydraulisches Installationsschema Abb.24 Schnittstelle Wärmepumpe KW Kaltwasser WW Warmwasser Erforderliche Geräte Pos. Bezeichnung Speicher Elektro-Heizeinsatz-EHE (Zubehör, elektrische Schaltung bauseits erstellen. Nur alternativ zum Heiz- wasser-Durchlauferhitzer oder externen Wärmeerzeuger zur Trinkwassernacherwärmung einsetzen.) Trinkwasserzirkulationspumpe (optional) Speichertemperatursensor oben Speichertemperatursensor unten (optional) Typ AWCI-AC 301.A: 3-Wege-Umschaltventil „Heizen/Trinkwassererwärmung“...
  • Seite 34 Montagevorbereitung Trinkwassererwärmung (Fortsetzung) Elektrisches Installationsschema 50 W 212.3 X2.N 130 W 211.4 UPSB X2.N L1 L2 L3 N 100 W 224.7 X2.N 224.6 X2.N PT500 PT500 Abb.25 Erforderliche Parametereinstellungen Erforderliche Parameter bei der Inbetriebnahme einstellen, siehe ab Seite 84. Parameter Einstellung „Anlagendefinition“...

  • Seite 35: Montageablauf

    Montageablauf Transportsicherung entfernen Achtung Achtung Geräteschäden beim Transport vermeiden. Nicht entfernte Transportsicherungen führen zu Geräteoberseite, Front und Seitenwände nicht Vibrationen und starker Geräuschentwicklung belasten. Transportsicherung unbedingt entfernen und Schrauben wieder eindrehen. Achtung Starke Neigung des Verdichters in der Wärme- pumpe führt zu Geräteschäden. Wärmepumpe bei Einbringung und Aufstellung nicht mehr als 45°...

  • Seite 36: Außenbleche Montieren

    Montageablauf Außenbleche montieren Montage am Beispiel Typ AWCI-AC 301.A. Hinweis ■ Arbeitsschritte 4. und 5. sind nur bei Typ AWCI-AC 301.A erforderlich. Für Typ AWO-AC 301.A: ■ Die Montage der Schalldämmhauben erfolgt vor der Montage des Oberblechs. Siehe Seite 42. Abb.27...
  • Seite 37 Montageablauf Außenbleche montieren (Fortsetzung) Montage der Seitenbleche bei Luftaustritt links (Auslieferungszustand bei Typ AWCI-AC 301.A) Abb.28...
  • Seite 38 Montageablauf Außenbleche montieren (Fortsetzung) Montage der Seitenbleche bei Luftaustritt rechts Abb.29 Hinweis Zum leichteren Einbau können die Ränder der Däm- mung Seitenwand mit Seifenlauge eingerieben wer- den.
  • Seite 39 Montageablauf Außenbleche montieren (Fortsetzung) Abb.30...
  • Seite 40 Montageablauf Außenbleche montieren (Fortsetzung) Abb.31...
  • Seite 41 Montageablauf Außenbleche montieren (Fortsetzung) Hinweis Bei Typ AWO-AC 301.A erfolgt die Montage des Ober- blechs nach Montage der Schalldämmhauben. Weiter auf Seite 42. Montage Oberblech bei Typ AWCI-AC 301.A Abb.32...

  • Seite 42: Schalldämmhauben Montieren

    Montageablauf Schalldämmhauben montieren Typ AWO-AC 301.A Abb.33...

  • Seite 43: Oberblech Montieren Typ Awo-Ac 301.A

    Montageablauf Oberblech montieren Typ AWO-AC 301.A Abb.34 Wärmepumpe aufstellen Primärkreis anschließen (nur Typ AWCI-AC 301.A) Siehe auch Montagehinweise zur Aufstellung ab 1. Wanddurchführungen in den Mauerdurchbrüchen Seite 7. zentrieren und fachgerecht einputzen. Hinweis 2. Ansaug- und Ausblasseite nach außen mit Wetter- Ansaug- und Ausblasseite einbruchsicher ausführen.
  • Seite 44 Montageablauf Wärmepumpe aufstellen (Fortsetzung) Typ AWCI-AC 301.A Abb.35...

  • Seite 45: Hydraulische Anschlüsse

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Typ AWO-AC 301.A Abb.36 Hydraulische Anschlüsse Hinweis ■ In Fußbodenheizkreise muss bauseits ein Tempera- turwächter als Maximaltemperaturbegrenzung für Fußbodenheizung eingebaut werden. ■ Um den Mindest-Volumenstrom sicherzustellen (siehe Technische Daten), muss in jeden Heizkreis (außer Einrohrheizkreisen) ein Überströmventil ein- gebaut werden.

  • Seite 46: Typ Awci-Ac 301.A

    Montageablauf Hydraulische Anschlüsse (Fortsetzung) Hinweise zum Kondenswasserablauf ■ Das aus der Luft anfallende Kondenswasser beträgt je nach Temperatur und relativer Luftfeuchte bis zu 20 Liter/h. ■ Beim Auftauvorgang beträgt die Kondenswasser- menge bis zu 20 Liter innerhalb von 5 min. Kondenswasserablauf (Abwasserrohr DN 40) mit ■...

  • Seite 47: Typ Awo-Ac 301.A

    Montageablauf Hydraulische Anschlüsse (Fortsetzung) Typ AWO-AC 301.A Abb.38 1. Bauseits passende Öffnungen für die hydraulischen 5. Hydraulische Leitungen aus der Wärme- Leitungen und den Kondenswasserablauf pumpe führen und mit den Leitungen im Schacht in die Dichtmatte schneiden. des Fundaments verbinden. 2.

  • Seite 48: Elektrische Anschlüsse Schaltkasten

    Montageablauf Hydraulische Anschlüsse (Fortsetzung) Abb.39 1. Rohrstück mit Sensorhülse 3. Stecker einbauen. von Sensorleitung und Leitung zur Wär- mepumpenregelung miteinander verbinden. (Lei- 2. Vorlauftemperatursensor Sekundärkreis tung mit Stecker, 2,0 m lang, ggf. bauseits verlän- Sicherungsfeder in der Sensorhülse befestigen gern). Anschluss in der Wärmepumpenregelung an Reg- ler- und Sensorleiterplatte („F8“).

  • Seite 49: Übersicht Der Elektrischen Anschlüsse Im Schaltkasten

    Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) 2. Hinweis Hinweis Bevor der Deckel ganz abgenommen wird, den Im Auslieferungszustand ist der Codierstecker im innenliegenden Schutzleiter lösen. Schaltkasten befestigt. Codierstecker entnehmen und in der Wärmepumpenregelung einstecken, siehe Deckel des Schaltkastens unten abziehen und nach Seite 58.
  • Seite 50 Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Typ AWCI-AC 301.A Leitungseinführung von links ¨ Abb.42 Leitungseinführung von rechts ¨ Abb.43 Je 1 Leitungsdurchführung für Kleinspannungs- Leitungsbügel (Befestigung der Leitungen mit Lei- und 230 V~/400 V~-Leitungen tungsbindern) Netzanschlussklemmen Elektrische Verbindungsleitungen mit Stecker: Netzanschlussleitung 400 V~ mit Leitungsver- Kleinspannungs- (<...
  • Seite 51 Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Typ AWO-AC 301.A ¨ Abb.44 Dichtmatte (zur Leitungsdurchführung von unten) Leitungsbügel (Befestigung der Leitungen mit Lei- Netzanschlussklemmen tungsbindern) Netzanschlussleitung 400 V~ mit Leitungsver- Elektrische Verbindungsleitungen mit Stecker: schraubung Kleinspannungs- (< 42 V) und Steuerleitung (230 V~) von der Wärmepumpenregelung 1.

  • Seite 52: Elektrische Verbindungsleitungen Von Der Regelung Im Schaltkasten Anschließen

    Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Elektrische Verbindungsleitungen von der Regelung im Schaltkasten anschließen < 42 V 230 V~ X14.6 Abb.45 1. Abdeckung abschrauben. 5. Die Stecker der elektrischen Verbindungsleitung (Steuerleitung 230 V~) auf 7-polige Steckerleiste 2. Elektrische Verbindungsleitungen durch X2 und 15-polige Steckerleiste X1 aufstecken. Öffnung im Schaltkasten führen und Zugentlastun- gen einstecken.

  • Seite 53: Elektrische Anschlüsse Wärmepumpenregelung

    Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) 8. Alle Adern der elektrischen Verbindungsleitung dicht am Stecker mit Leitungsbinder bündeln. Damit wird im Fehlerfall, z.B. beim Lösen einer Ader, der Kontakt mit dem benachbarten Span- nungsbereich vermieden. Elektrische Anschlüsse Wärmepumpenregelung Wärmepumpenregelung montieren und Leitungen einführen Wandmontagesockel anbauen und Gehäuseunterteil montieren Abb.46...
  • Seite 54 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Gehäusevorderteil montieren Abb.47 Rangierleiterplatte Gehäusevorderteil Steckverbindung Netzschalter Regler- und Sensorleiterplatte...
  • Seite 55 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Wärmepumpenregelung öffnen Abb.48...
  • Seite 56 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Leitungen einführen und zugentlasten Abb.49 Leitungen mit angespritzter Zugentlastung Bauseitige Leitungen...

  • Seite 57: Elektrische Verbindungsleitungen Vom Schaltkasten In Der Regelung Anschließen

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Elektrische Verbindungsleitungen vom Schaltkasten in der Regelung anschließen Abb.50 Rangierleiterplatte Regler- und Sensorleiterplatte Elektrische Verbindungsleitung (Kleinspannungs- leitung < 42 V) Elektrische Verbindungsleitung (Steuerleitung 230 V~) Wärmepumpenregelung an Typ AWO-AC 301.A anpassen Bei Typ AWO-AC 301.A können die Sekundärpumpe, die Umwälzpumpe zur Speicherbeheizung und/oder der Heizwasser-Durchlauferhitzer (Zubehör) nur außerhalb der Wärmepumpe montiert werden.

  • Seite 58: Codierstecker Einstecken

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Abb. 51 Die roten Adern verbinden folgende Anschlüsse X6.6 211.2 X6.2 211.3 — — X6.4 211.4 X6.1 224.4 — — Zur Anpassung der Verdrahtung alle 4 roten Adern Achtung entfernen. Falsche Adernzuordnung kann zu Fehlfunktio- nen führen.

  • Seite 59: Übersicht Der Elektrischen Anschlüsse

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Abb.52 Codierstecker Regler- und Sensorleiterplatte Übersicht der elektrischen Anschlüsse Hinweis 230 V~-Leitungen und Kleinspannungsleitung ■ getrennt voneinander verlegen und dicht an den Klemmen bündeln. Damit wird sichergestellt, dass im Fehlerfall, z.B. beim Lösen eines Drahtes, ein Verla- gern der Drähte in den benachbarten Spannungsbe- reich vermieden wird.
  • Seite 60 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) sYA sYS Abb.53 Rangierleiterplatte Erweiterungsleiterplatte F1 Sicherung T 6,3 A Regler- und Sensorleiterplatte Grundleiterplatte F3 Sicherung T 6,3 A...

  • Seite 61: Grundleiterplatte

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Grundleiterplatte Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- Die angegebene Leistung ist die empfohlene stellen, siehe ab Seite 84. ■ Anschlussleistung. ■ Die Summe der Leistungen aller direkt an der Wär- mepumpenregelung angeschlossenen Komponenten (z.B.

  • Seite 62: Heizkreispumpe Heizkreis Ohne Mischer

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Klemmen Funktion Erläuterung 211.4 Typ AWCI-AC 301.A: Anschlusswerte: 3-Wege-Umschaltventil „Heizen/Trinkwas- Leistung: 130 W ■ sererwärmung“ Spannung: 230 V~ ■ Typ AWO-AC 301.A: Max. Schaltstrom: 4(2) A ■ Umwälzpumpe zur Speicherbeheizung Typ AWCI-AC 301.A: Werkseitig angeschlossen. Typ AWO-AC 301.A: Bauseits anschließen.
  • Seite 63 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Anschluss des Temperaturwächters Best.-Nr. 7151 728, 7151 729 X2.N sÖ Abb.55 Anschluss an Rege- Umwälzpumpe lung Heizkreis ohne Mischer A1/HK1 Ohne Heizwasser-Pufferspeicher 211.2 Sekundärpumpe ■ Mit Heizwasser-Pufferspeicher 212.2 Heizkreispumpe A1/HK1 ■ Heizkreis mit Mischer M2/HK2 225.1 Heizkreispumpe M2/HK2 Anschluss des Temperaturwächters Best.-Nr.

  • Seite 64: Erweiterungsleiterplatte

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Erweiterungsleiterplatte Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- Die angegebene Leistung ist die empfohlene stellen, siehe ab Seite 84. ■ Anschlussleistung. ■ Die Summe der Leistungen aller direkt an der Wär- mepumpenregelung angeschlossenen Komponenten (z.B.

  • Seite 65: Sammelstörmeldung

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Sicherheitstemperaturbegrenzer für Wärmepumpe in Verbindung mit externem Wärmeerzeuger X3.1 222.3 222.4 X2.N Abb.57 Klemmen auf Erweiterungsleiterplatte Brücke von X3.1 auf 222.3 legen Anschluss am externen Wärmeerzeuger an Klem- men zur externen Anforderung Sicherheitstemperaturbegrenzer (max. 70 C) zum °...
  • Seite 66 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Klemmen Funktion Erläuterung 224.4 Ansteuerung eines Heizwasser-Durchlau- Anschlusswerte: ferhitzers Stufe 2 Leistung: 10 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A ■ Abb. 58 Bauseits anschließen (siehe Montageanleitung "Heizwasser-Durchlauferhitzer und Ansteuermo- dul"). 224.6 Speicherladepumpe (trinkwasserseitig) Speicherladepumpe und 2-Wege-Absperrventil...

  • Seite 67: Rangierleiterplatte

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Klemmen Funktion Erläuterung 225.1 Heizkreispumpe des Heizkreises mit Temperaturwächter als Maximaltemperaturbegrenzung Mischer M2/HK2 für Fußbodenheizkreis (falls vorhanden) in Reihe an- schließen. Anschlusswerte: Leistung: 100 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A ■...
  • Seite 68 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Klemmen Funktion Erläuterung X3.2 Signal „Extern Sperren“ (Externes Sperren Potenzialfreier Schließer erforderlich: X3.14 von Verdichter und Pumpen, Mischer in Geschlossen: Sperre aktiv ■ oder an exter- Regelbetrieb oder ZU) Geöffnet: Keine Sperre ■ ner Erweiterung Schaltvermögen 230 V~, 2 mA ■...

  • Seite 69: Regler- Und Sensorleiterplatte

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Klemmen Funktion Erläuterung X3.10 Störungsmeldung Folge-Wärmepumpe ei- Potenzialfreier Kontakt erforderlich: X3.11 ner Kaskade Geschlossen: Keine Fehler ■ oder Geöffnet: Fehler ■ Brücke Schaltvermögen 230 V~, 0,15 A ■ Bei angeschlossenem Meldekontakt darf keine Brücke vorhanden sein. X3.12 Signal „Extern Anfordern“...
  • Seite 70 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Sensoren/Anschlüsse Typ (PTC) Vorlauftemperatursensor Heizkreis mit Mischer (M2/HK2), bauseits anschlie- Ni500 ßen Vorlauftemperatursensor Anlage (mit Tauchhülse, hinter Heizwasser-Puffer- Pt500 speicher), bauseits anschließen Vorlauftemperatursensor Kühlkreis (direkter Heizkreis A1/HK1 oder separater Ni500 Kühlkreis), bauseits anschließen Raumtemperatursensor für separaten Kühlkreis (erforderlich) oder für direk- Ni500 ten Heiz-/Kühlkreis (empfohlen), bauseits anschließen Kesseltemperatursensor externer Wärmeerzeuger, bauseits anschließen...
  • Seite 71 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) fÖ gÖ Abb.60 Anschluss auf Regler- und Sensorleiterplatte Sicherungen und Leistungsschütz für Umwälz- Externe Erweiterung H1 pumpe zur Schwimmbadbeheizung (Zubehör) Temperaturregler für Schwimmbecken-Tempera- Umwälzpumpe zur Schwimmbadbeheizung (Zube- turregelung (potenzialfreier Kontakt, 230 V~, 0,1 A, hör) 3-Wege-Umschaltventil „Schwimmbad“...
  • Seite 72 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) X3.10 X3.11 230V 223.1 fÖ 223.2 230V 223.1 223.2 230V sÖ 223.1 223.2 Abb.61 1. Wärmepumpe (Führungs-Wärmepumpe) 2. Folge-Wärmepumpe KM-BUS Anschluss am Kontakt für „Externe Anforderung “ Externe Erweiterung H1 Potenzialfreier Kontakt „Externe Anforderung “ 3.

  • Seite 73: Netzanschluss

    Montageablauf Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Die Zuordnung der EVU-Sperrung (für Verdichter ■ ■ Der Hauptschalter (falls vorhanden) muss gleichzei- und/oder Heizwasser-Durchlauferhitzer) erfolgt über tig alle nicht geerdeten Leiter mit min. 3 mm Kontakt- die Art des Anschlusses und Parametrierung an der öffnungsweite vom Netz trennen.

  • Seite 74: Netzanschluss Wärmepumpenregelung (230 V~)

    Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Wärmepumpenregelung (230 V~) Hinweis max.16 A Dieser Anschluss darf nicht gesperrt werden. X3.18 1/N/PE X2.1 230 V/50 Hz ■ Absicherung max. 16 A X1.1 ■ Normaltarif (kein Niedertarif mit EVU-Sperre für Wär- Abb.62 mepumpenregelung möglich) ■ Empfohlene Leitung: 3 x 1,5 mm (5 x 1,5 mm Netzanschlussklemmen in der Wärmepumpenre-...

  • Seite 75: Netzversorgung Mit Evu-Sperre

    Montageablauf Netzanschluss (Fortsetzung) 3. Adern an Netzanschlussklemmen im Schaltkas- ten anklemmen. 3/N/PE 4. Handrückenschutz anschrauben. 400 V/50 Hz 5. Falls Verplombung erforderlich (z.B. bei Nutzung Niedertarif mit EVU-Sperre), Verplombungsdraht durch Bohrungen in beiden Stehbolzen führen. Abb.64 ■ Bauseitige Absicherung entsprechend der Verdich- ter-Leistung (siehe Technische Daten).
  • Seite 76 Montageablauf Netzanschluss (Fortsetzung) X3.7 X3.6 ≈ Abb. 65 Darstellung ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Rundsteuer-Empfänger (Kontakt geöffnet: Sperre leiterplatte) aktiv) Heizwasser-Durchlauferhitzer (Zubehör) Vorsicherung Rundsteuer-Empfänger Verdichter (Ventilator ist mit der Stromversorgung TNC-System Einspeisung des Verdichters direkt gekoppelt) Niedertarifzähler Hochtarifzähler EVU-Sperre mit bauseitiger Lasttrennung...

  • Seite 77: Phasenwächter (Falls Vorhanden)

    Montageablauf Netzanschluss (Fortsetzung) X3.7 X3.6 ≈ Abb. 66 Darstellung ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Hauptschalter leiterplatte) Hochtarifzähler Heizwasser-Durchlauferhitzer (Zubehör) Rundsteuer-Empfänger (Kontakt geöffnet: Sperre Verdichter (Ventilator ist mit der Stromversorgung aktiv) mit Vorsicherung des Verdichters direkt gekoppelt) Niedertarifzähler Netzanschluss Regelung TNC-System Einspeisung...
  • Seite 78 Montageablauf Netzanschluss (Fortsetzung) Bauform 1 Über-/Unterspannung in % Phasenasymmetrie in % <>U <>U Schaltverzögerung in s Verwendeter Kontakt in Sicherheitskette (Schlie- ßer) Betriebsanzeige („Rel“) Störanzeige Phasenausfall/Phasenfolge („Ph“) Störanzeige Asymmetrie („Asy“) Störanzeige Über-/Unterspannung („< U“) > Erklärung zu den Leuchtdioden LED „Rel“ leuchtet grün: ■...

  • Seite 79: Wärmepumpe Schließen

    Montageablauf Wärmepumpe schließen Schaltkasten schließen Abb.69 Vorderblech montieren 2. 2. Abb.70...

  • Seite 80: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen......................81 • 2. Protokolle erstellen......................82 • • 3. Kältekreis auf Dichtheit prüfen..................82 •...

  • Seite 81: Wärmepumpe Öffnen

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen Gefahr 1. Vorderbleche in umgekehrter Reihenfolge abbauen, Das Berühren spannungsführender Bauteile siehe Seite 79. kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. 2. Bei Bedarf kann der Schaltkasten zur Seite Anschlüsse im Bereich des Schaltkastens (siehe geschwenkt werden (siehe Seite 81).

  • Seite 82: Protokolle Erstellen

    Erstinbetriebnahme, Inspektion, Wartung Protokolle erstellen Die bei der nachfolgend beschriebenen Erstinbetrieb- nahme ermittelten Messwerte in die Protokolle ab Seite 120 eintragen. Kältekreis auf Dichtheit prüfen 1. Bodenbereich, Armaturen und sichtbare Lötstellen 2. Mit Kältemittel-Lecksuchgerät oder Lecksuchspray auf Ölspuren prüfen. den Innenraum der Wärmepumpe auf Kältemittel- lecks prüfen.

  • Seite 83: Ausdehnungsgefäß Und Druck Des Heizkreises Prüfen

    2. Bei laufendem Verdichter die Gehäusetemperatur lassen. von außen messen. Der Verdichter darf von außen kein Eis ansetzen und das Gehäuse darf nicht wärmer als 60 C wer- ° den (ggf. Rücksprache mit dem Technischen Dienst der Viessmann Werke erforderlich).

  • Seite 84: Innenraum Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Innenraum reinigen Achtung Ablagerungen von Reinigungsmitteln oder Che- mikalien im Innenraum können zu Geräteschä- den führen. Innenraum nur mit klarem Wasser reinigen, max. Temperatur 50 °C. Abb.74 ■ Innenraum erst mit Staubsauger und anschlie- ßend mit Handbrause reinigen, ggf. mit weichem Tuch nachwischen.
  • Seite 85 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Inbetriebnahme mit Inbetriebnahme-Assistent Der Inbetriebnahme-Assistent führt automatisch durch Netzschalter an der Wärmepumpenregelung einschal- alle Menüs, in denen Einstellungen erforderlich sind. ten. Hierbei ist die „Codierebene 1“ automatisch aktiv. ■ Die Abfrage „Inbetriebnahme starten?“ erscheint bei der ersten Inbetriebnahme automatisch.
  • Seite 86 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Sprache einstellen Uhrzeit Datum Datum/Uhrzeit einstellen einstellen einstellen Inbetriebnahme starten? Parametergruppe Parameter Codier- wählen einstellen ebene 1 Sensorwerte Temperatursensoren anzeigen Signaleingänge Signaleingänge anzeigen Aktorentest Aktorentest durchführen Teilnehmer-Check Teilnehmer-Check durchführen Funktionskontrolle Funktions- Funktion starten kontrolle wählen...
  • Seite 87 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Service-Menü: Erweitertes Menü: 1. OK + gleichzeitig ca. 4 s lang drücken. å å 2. „Codierebene 1“ wählen. 2. „Service“ 3. Parametergruppe wählen: „Anlagendefinition“ 3. „Codierebene 1“ wählen. 4. Parameter wählen: „Anlagenschema 7000“ 4.
  • Seite 88 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Pumpe/Komponente Parameter Einstellung Umwälzpumpe zur Trinkwassernacher- „Ext. Wärmeerzeuger“ „1“ Ó wärmung „Freigabe Externer Wärmeerzeuger 7B00“ „Ext. Wärmeerzeuger“ „1“ Ó „Freigabe externer Wärmeerz. für Warmwasserbereitung 7B0D“ Fernbedienung (z. B. Vitotrol 200A) „Heizkreis 1“ „1“...
  • Seite 89 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Externe Funktion Parameter Einstellung Externes Sperren des Verdichters, Mi- „Anlagendefinition“ „0“ bis „8“ Ó scher in Regelbetrieb oder ZU „Wirkung extern Sperren auf Wär- mepumpe/Heizkreise 7015“ „Anlagendefinition“ „0“ bis „31“ Ó „Wirkung extern Sperren auf Pum- pen/Verdichter 701A“...
  • Seite 90 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Schwimmbadbeheizung Parameter für Schwimmbadbeheizung Einstellung „Anlagendefinition“ „1“ Ó „Externe Erweiterung 7010“ „Anlagendefinition“ „1“ Ó „Schwimmbad 7008“ Kaskade über externe Erweiterung H1 Parameter Einstellung Führungs-Wärmepumpe Folge-Wärmepumpe „Anlagendefinition“ „0“ bis „10“ „11“ Ó „Anlagenschema 7000“ „Anlagendefinition“...

  • Seite 91: Schaltkasten, Wärmepumpe Und Wärmepumpenregelung Schließen

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter Einstellung Führungs-Wärmepumpe Folge-Wärmepumpe „Kommunikation“ „1“ „1“ Ó „Freigabe Kommunikationsmodul LON 7710“ „Kommunikation“ „1“ bis „99“ (eindeutig) „1“ bis „99“ (eindeutig) Ó „LON Teilnehmernummer 7777“ „Kommunikation“ „1“ bis „5“ „1“ bis „5“ (wie Führungs-Wär- Ó...

  • Seite 92: Störungsbehebung Instandsetzung

    Störungsbehebung Instandsetzung Übersicht Sensoren, Entleerungshahn und Entlüftungshahn Typ AWO-AC 301.A Abb.77 Typ AWCI-AC 301.A Abb.78 Sammler Sicherheitshochdruckschalter Schraderventil Hochdruckseite Temperatursensor Heißgas Filtertrockner Digital Scroll Ventil Temperatursensor Flüssiggas Niederdrucksensor Elektronisches Expansionsventil (EEV) Schraderventil Niederdruckseite Handentlüfter Temperatursensor Sauggas Vorlauftemperatursensor Sekundärkreis Rücklauftemperatursensor Sekundärkreis 4-Wege-Umschaltventil Entleerungshahn Hochdrucksensor...

  • Seite 93: Wärmepumpe Sekundärseitig Entleeren

    Störungsbehebung Instandsetzung (Fortsetzung) Wärmepumpe sekundärseitig entleeren 1. Bauseitigen KFE-Hahn schließen. 2. Wärmepumpe am Entleerungshahn im Vorlauf Sekundärkreis entleeren. ■ Typ AWCI-AC 301.A: Entleerungshahn verwenden. ■ Typ AWO-AC 301.A: Bauseitigen Hahn verwenden. Sensoren prüfen Anschluss der Sensoren an Regler- und Sensorlei- ■...
  • Seite 94 Störungsbehebung Instandsetzung (Fortsetzung) Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Bei Arbeiten am Gerät unbedingt auch den Laststromkreis spannungsfrei schalten. Durch den Ausbau der Sicherung auf der Ran- gierleiterplatte ist der Laststromkreis nicht spannungsfrei.

  • Seite 95: Einzelteilliste Typ Awci

    Einzelteilliste Typ AWCI-AC 301.A Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen Fachhandel ■ Herstell-Nr. (siehe Typenschild erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste)

  • Seite 96: Übersicht Der Baugruppen

    Einzelteilliste Typ AWCI-AC 301.A Übersicht der Baugruppen Abb.81 Typenschild Baugruppe Wärmepumpenregelung Baugruppe Gehäuse Baugruppe Elektrische Ausrüstung mit den Untergruppen Vorderbleche und Seitenble- Baugruppe Wärmepumpenmodul Baugruppe Grundgestell Baugruppe Luftmodul...

  • Seite 97: Gehäuse

    Einzelteilliste Typ AWCI-AC 301.A Gehäuse Vorderbleche 0001 Vorderblech oben mit Schriftzug 0005 Hinterblechstrebe oben 0002 Vorderblech unten mit Verschluss 0006 Hinterblech unten 0003 Winkelblech 0007 Schriftzug Viessmann und Vitocal 0004 Oberblech 0010 Verschluss 0004 0005 0001 0007 0006 0002 0010 0007 0003 0010 Abb.82...

  • Seite 98: Seitenbleche

    Einzelteilliste Typ AWCI-AC 301.A Gehäuse (Fortsetzung) Seitenbleche 0001 Seitenblech links oben 0005 Hinterblechstrebe rechts 0002 Seitenblech links unten 0006 Hinterblechstrebe links 0003 Seitenblech rechts oben 0007 EPP-Adapter Wanddurchführung 0004 Seitenblech rechts unten 0008 Durchführungstülle 0006 0007 0005 0001 0003 0002 0008 0004 0008...

  • Seite 99: Luftmodul

    Einzelteilliste Typ AWCI-AC 301.A Luftmodul 0001 Deckel vorn 0005 Seitenwand hinten links/rechts 0002 Vorderwand 0006 Abtropfwanne 0003 Seitenwand vorn rechts/links 0007 Tüllen für Abtropfwanne (Satz) 0004 Deckel rechts/links 0008 Deckel oben 0008 0005 0007 0003 0007 0005 0002 0003 0004 0001 0006 Abb.84...

  • Seite 100: Wärmepumpenregelung

    Stecker für Regler- und Sensorleiterplatte (Satz) 0012 Optolink- und Netzteilleiterpaltte 0030 Bedienungsanleitung Vitotronic 200 Typ 0013 Sicherungshalter WO1B 0014 Sicherung T 6,3 A/250 V (10 Stück) 0031 Serviceanleitung Vitotronic 200 Typ WO1B 0015 Gehäusehinterteil 0032 Montage- und Serviceanleitung Vitocal 300-A 0016 Gehäusevorderteil...

  • Seite 101: Elektrische Ausrüstung

    Einzelteilliste Typ AWCI-AC 301.A Wärmepumpenregelung (Fortsetzung) 0016 0021 0025 0026 0027 0020 0018 0012 0002 0030 0031 0032 0022 0019 0001 0017 0023 0010 0015 0014 0011 0009 0008 0013 0024 0003 0006 0004 0007 0005 Abb.85 Elektrische Ausrüstung 0001 EEV-Leiterplatte 0008 Schütz 3-polig K 2-12 A 10, 230 V...
  • Seite 102 Einzelteilliste Typ AWCI-AC 301.A Elektrische Ausrüstung (Fortsetzung) 0015 Stecker 0028 Leitungsbaum Kleinspannung 0016 0029 Anschlussleitung Elektronisches Expansions- Stecker ventil 0018 Stecker (EEV Freigabe) 0030 Koppelrelais 0020 Leitungsverschraubungen Schaltkasten 0031 Hilfskontakt Einzelteile ohne Abbildung 0032 Leitungsbaum Niederdruck 0019 Stecker 0033 Anschlussleitung Umschaltventil 0022 Leitungssatz Ansteuermodul 0034...

  • Seite 103: Wärmepumpenmodul

    Einzelteilliste Typ AWCI-AC 301.A Elektrische Ausrüstung (Fortsetzung) 0002 0007 0009 0008 0010 0006 0007 0008 0009 0010 0005 0003 0020 0013 0004 0014 0012 0015 0011 0018 0016 0001 Abb.86 Wärmepumpenmodul 0001 Verdichter 0005 Leitung Umwälzpumpe 0002 Verflüssiger 0006 Filtertrockner 0003 Umwälzpumpe 0007...
  • Seite 104 Einzelteilliste Typ AWCI-AC 301.A Wärmepumpenmodul (Fortsetzung) 0009 Spule Digital Scroll Ventil 0037 Rohrschelle 26 bis 28 mm M8 0010 Spule 4-Wege-Umschaltventil 0038 Sicherungsfeder 0011 4-Wege-Umschaltventil 0039 Temperatursensor Wärmepumpe Pt500 0012 O-Ring 34,0 x 2,0 mm 0040 Sensoraufnahme 0013 Schlauch 0041 Hochdrucksensor 0014 Verbindungsstück Umwälzpumpe...

  • Seite 105: Grundgestell

    Einzelteilliste Typ AWCI-AC 301.A Wärmepumpenmodul (Fortsetzung) 0009 0001 0040 0002 0017 0048 0024 0019 0011 0040 0022 0010 0020 0042 0008 0043 0047 0039 0044 0046 0021 0041 0046 0040 0045 0047 0039 0038 0037 0045 0040 0046 0028 0025 0039 0040 0045...
  • Seite 106 Einzelteilliste Typ AWCI-AC 301.A Grundgestell (Fortsetzung) 0013 Schaltkasten 0014 Scharnier 0015 Befestigungssatz 0001 0010 0003 0002 0003 0010 0011 0009 0003 0004 0013 0014 0005 0014 0006 0015 0008 0007 0012 Abb.88...

  • Seite 107: Einzelteilliste Typ Awo-Ac

    Einzelteilliste Typ AWO-AC 301.A Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen Fachhandel ■ Herstell-Nr. (siehe Typenschild erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste)

  • Seite 108: Übersicht Der Baugruppen

    Einzelteilliste Typ AWO-AC 301.A Übersicht der Baugruppen Abb.89 Typenschild Baugruppe Wärmepumpenregelung Baugruppe Gehäuse Baugruppe Elektrische Ausrüstung mit den Untergruppen Vorderbleche, Seitenbleche Baugruppe Wärmepumpenmodul und Schallhaube Grundgestell Baugruppe Luftmodul...

  • Seite 109: Gehäuse

    Einzelteilliste Typ AWO-AC 301.A Gehäuse Vorderbleche 0001 Vorderblech oben mit Schriftzug 0005 Hinterblechstrebe oben 0002 Vorderblech unten mit Verschluss 0006 Hinterblech unten 0003 Winkelblech 0007 Schriftzug Viessmann und Vitocal 0004 Oberblech 0010 Verschluss 0004 0005 0001 0007 0006 0002 0010 0007 0003 0010 Abb.90...

  • Seite 110: Seitenbleche

    Einzelteilliste Typ AWO-AC 301.A Gehäuse (Fortsetzung) Seitenbleche 0001 Seitenblech oben mit Abdeckgitter 0004 Seitenblech rechts unten 0002 Abdeckgitter für Seitenblech 0005 Hinterblechstrebe links 0003 Seitenblech links unten 0006 Hinterblechstrebe rechts 0005 0002 0001 0002 0006 0001 0003 0002 0004 Abb.91...

  • Seite 111: Schalldämmhaube

    Einzelteilliste Typ AWO-AC 301.A Gehäuse (Fortsetzung) Schalldämmhaube 0001 Schalldämmhaube links/rechts 0002 Schalldämmhaube hinten 0001 0002 0001 Abb.92 Luftmodul 0001 Deckel vorn 0006 Abtropfwanne 0002 Vorderwand 0007 Tüllen für Abtropfwanne (Satz) 0003 Seitenwand vorn links/rechts 0008 Deckel oben 0005 Seitenwand hinten links/rechts...

  • Seite 112: Wärmepumpenregelung

    Einzelteilliste Typ AWO-AC 301.A Luftmodul (Fortsetzung) 0008 0005 0007 0003 0007 0005 0002 0003 0001 0006 Abb.93 Wärmepumpenregelung 0001 Bedienteil 0006 Leitungsbaum Netzschalter 0002 Netzschalter 0007 Verbindungsleitung 4-polig, Länge 85 mm 0003 Flachleitung AWG 28 24 x 0,09 gefaltet 0008 Grundleiterplatte mit Abdeckung 0004 Flachbandleitung 16-polig...
  • Seite 113 0016 Gehäusevorderteil 0027 Stecker für Regler- und Sensorleiterplatte (Satz) 0017 Frontklappe 0030 Bedienungsanleitung Vitotronic 200 Typ 0018 Blende links WO1B 0019 Blende rechts 0031 Serviceanleitung Vitotronic 200 Typ WO1B 0020 Abdeckung Kleinspannung 0032 Montage- und Serviceanleitung Vitocal 300-A 0021 Hochstellstütze...

  • Seite 114: Elektrische Ausrüstung

    Einzelteilliste Typ AWO-AC 301.A Wärmepumpenregelung (Fortsetzung) 0016 0021 0025 0026 0027 0020 0018 0012 0002 0030 0031 0032 0022 0019 0001 0017 0023 0010 0015 0014 0011 0009 0008 0013 0024 0003 0006 0004 0007 0005 Abb.94 Elektrische Ausrüstung 0001 EEV-Leiterplatte 0008 Schütz 3-polig K 2-12 A 10, 230 V...
  • Seite 115 Einzelteilliste Typ AWO-AC 301.A Elektrische Ausrüstung (Fortsetzung) 0015 Stecker 0028 Leitungsbaum Kleinspannung 0016 0029 Anschlussleitung Elektronisches Expansions- Stecker ventil 0018 Stecker (EEV Freigabe) 0030 Koppelrelais 0020 Leitungsverschraubungen Schaltkasten 0031 Hilfskontakt Einzelteile ohne Abbildung 0032 Leitungsbaum Niederdruck 0019 Stecker 0033 Anschlussleitung Umschaltventil 0022 Leitungssatz Ansteuermodul 0034...

  • Seite 116: Wärmepumpenmodul

    Einzelteilliste Typ AWO-AC 301.A Elektrische Ausrüstung (Fortsetzung) 0002 0007 0009 0008 0010 0006 0007 0008 0005 0009 0003 0010 0013 0004 0014 0020 0012 0015 0011 0018 0016 0001 Abb.95 Wärmepumpenmodul 0001 Verdichter 0005 Wärmedämmung Rücklauf 0002 Verflüssiger 0006 Filtertrockner 0003 Anschluss-Set Rücklauf 0007...
  • Seite 117 Einzelteilliste Typ AWO-AC 301.A Wärmepumpenmodul (Fortsetzung) 0009 Spule Digital Scroll Ventil 0029 Befestigung unten für Sammler 0010 Spule 4-Wege-Umschaltventil 0030 Schlauch Vorlauf 0011 4-Wege-Umschaltventil 0031 Schlauch 25 x 4,0 x 1200 mm 0012 Wärmedämmung Vorlauf 0032 Federbandschelle DN 32 0013 Dichtung A 27 x 39 x 2 mm 0033 Steckverbinder...

  • Seite 118: Grundgestell

    Einzelteilliste Typ AWO-AC 301.A Wärmepumpenmodul (Fortsetzung) 0001 0002 0009 0019 0024 0020 0022 0010 0042 0041 0028 0043 0011 0037 0036 0036 0039 0037 0038 0038 0021 0044 0040 0045 0039 0037 0040 0023 0045 0048 0045 0040 0035 0017 0014 0034 0033...
  • Seite 119 Einzelteilliste Typ AWO-AC 301.A Grundgestell (Fortsetzung) 0013 Schaltkastenblech (Set) 0014 Scharnier-Set 0015 Befestigung 0001 0002 0010 0003 0009 0010 0003 0003 0011 0004 0013 0014 0005 0014 0006 0015 0008 0007 0012 Abb.97...

  • Seite 120: Protokolle Protokoll Der Hydraulikparameter

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- nahme Prüfung Externe Pumpen der Heizkreise Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Temperatur Lufteintritt °C („Diagnose“ „Anlagenübersicht“) Ó Temperatur Luftaustritt °C („Diagnose“ „Anlagenübersicht“) Ó Temperaturdifferenz (Lufteintritt/-austritt) Δ Bei Vorlauftemperatur Sekundärkreis = 35 °C und Tempera- 4 bis 8 ■...
  • Seite 121 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszustand Erstinbetrieb- nahme „Betriebsstatus bei externer Umschaltung“ 7012 „Wirkung extern Sperren auf Pumpen/Verdichter“ 701A „Dauer der externen Umschaltung“ 7013 „Wirkung externe Anforderung auf Wärmepumpe/ 7014 Heizkreise“ „Wirkung extern Sperren auf Wärmepumpe/Heiz- 7015 kreise“ „Vitocom 100“...
  • Seite 122 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszustand Erstinbetrieb- nahme „Abschaltoptimierung für Warmwasserbereitung“ 600A ≙ „Warmwassertemperatur-Sollwert 2“ 600C 600 ( 60 °C) „Temperatursensor unten im Speicher-Wasser- 600E erwärmer“ „Freigabe Zusatzheizungen für Warmwasserberei- 6014 tung“ „Freigabe Elektro-Heizungen für Warmwasserberei- 6015 tung“ „Vorrang Warmwasserbereitung bei Kombispei- 6016 cher“...
  • Seite 123 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 1 Parameter Code Auslieferungszustand Erstinbetrieb- nahme ≙ „Raumtemperatur Normal“ 2000 200 ( 20 °C) ≙ „Raumtemperatur Reduziert“ 2001 160 ( 16 °C) „Fernbedienung“ 2003 ≙ „Niveau Heizkennlinie“ 2006 0 K) ≙ „Neigung Heizkennlinie“ 2007 0,6) „Einfluss Raumtemperaturaufschaltung“...
  • Seite 124 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszustand Erstinbetrieb- nahme „Einfluss Raumtemperaturaufschaltung Kühlkreis“ 7104 ≙ „Niveau Kühlkennlinie“ 7110 0 K) ≙ „Neigung Kühlkennlinie“ 7111 12 ( 1,2) „Freigabe Active Cooling“ 71FE Uhrzeit Parameter Code Auslieferungszustand Erstinbetrieb- nahme „Automatische Umstellung Sommerzeit - Winter- 7C00 zeit“...

  • Seite 125: Technische Daten

    Technische Daten (Fortsetzung) AWCI-AC AWO-AC AWO-AC 301.A09 301.A09 301.A09 (Silent) Leistungsdaten Heizen bei 100 % nach EN 14511 (A2/W35 °C) bei Volumenstrom Sekundärkreis 1900 1900 1900 ■ bei Durchflusswiderstand mbar ■ – – Nenn-Wärmeleistung 9,00 9,00 9,00 Elektr. Leistungsaufnahme 2,31 2,31 2,31 Leistungszahl...
  • Seite 126 Technische Daten (Fortsetzung) AWCI-AC AWO-AC AWO-AC 301.A09 301.A09 301.A09 (Silent) Elektrische Werte Wärmepumpe Nennspannung 3/N/PE 400 V/50 Hz Max. Nennstrom Anlaufstrom (mit elektronischer Anlaufstrom- 14,0 14,0 14,0 begrenzung) Anlaufstrom (bei blockiertem Rotor) 46,0 46,0 46,0 Absicherung 3 x B16A 3 x B16A 3 x B16A Absicherung Ventilator T 6,3 A H...

  • Seite 127: Anhang

    Anhang Auftrag zur Erstinbetriebnahme der Wärmepumpe Bitte senden Sie den folgenden Auftrag mit beigefügtem Anlagenschema per Fax an Ihre zuständige Viessmann Verkaufsniederlassung. Wir bitten darum, dass zur Inbetriebnahme ein fachkompetenter Mitarbeiter von Ihnen anwesend ist. Anlagendaten: Auftraggeber Anlagen-Standort Checkpunkte ankreuzen: Hydraulikschema für Anlagenbeispiel beigefügt:...

  • Seite 128: Bescheinigungen Konformitätserklärung

    Angaben gemäß Druckgeräterichtlinie (97/23/EG): Kategorie I, Modul A Bei der gemäß EnEV erforderlichen energetischen Bewertung von heiz- und raumlufttechnischen Anlagen nach DIN V 4701-10 können bei der Bestimmung von Anlagenwerten für das Produkt Vitocal 300-A die ermittelten Produktkennwerte verwendet werden (siehe Planungsanleitung).

  • Seite 129: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Elektro-Heizeinsatz............ 66 Abmessungen............126 Energieversorgungsunternehmen......17 – AWCI-AC 301.A............7 entleeren..............93 – AWO-AC 301.A............12 Entleerungs- und Entlüftungshähne Absicherung............. 126 – Übersicht..............92 Anforderungen............12 Entleerungsvorrichtung..........16 Anlagenbeispiel 1............19 Erforderliche Geräte..........31, 33 Anlagenbeispiel 2............25 Erstinbetriebnahme........81, 85, 127 Anlagendruck prüfen..........
  • Seite 130 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Kältekreis ..............126 Parameter – auf Dichtheit prüfen..........82 – bauseitige Komponenten........87 Kaskade – Elektrische Zusatzheizung........89 – Ansteuerungsvariante..........90 – Elektro-Heizeinsatz..........89 – Anzahl Folge-Wärmepumpen......... 90 – Externe Funktionen..........88 – Verwendung Wärmepumpe........90 – Externer Wärmeerzeuger........89 Kleinspannungsleitung..........
  • Seite 131 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Wartung..............81 Wandabstände Wetterschutzgitter............9 – AWCI-AC 301.A............7 Widerstandkennlinien Sensoren........ 93 – AWO-AC 301.A............12 Wanddurchbrüche............9 Wärmepumpenregelung..........17 Zul. Betriebsdruck............ 126 – montieren..............53 – öffnen..............55...

  • Seite 132: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7440 159 7440 161 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...

Diese Anleitung auch für:

Awci-ac 301.aAwo-ac 301.a

Inhaltsverzeichnis
